Name: ACP CA6XV05-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 1 kΩ 215 ° 235 ° 1 stuk(s)
Brand: ACP
SKU: 3523308
Availability: InStock

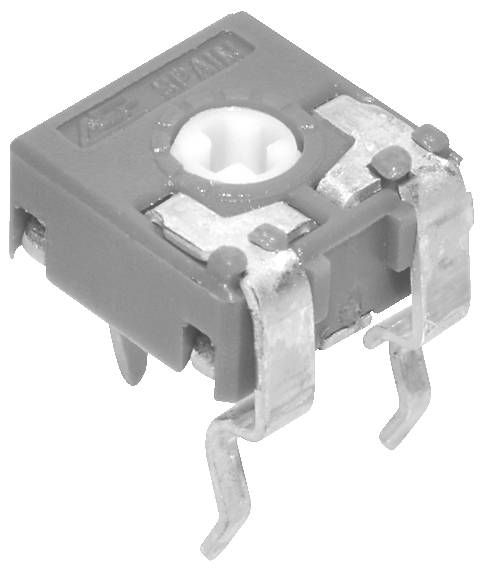

Een grijze elektronische potentiometer met drie metalen pennen en een centrale witte instelknop, gebruikt voor het bedienen van elektrische apparaten.

Soortnaam

Koolstoffilmtrimmer

Weerstand

1 kΩ

Weerstandscurve

Lineair

Belastbaarheid

0.1 W

Draaihoek (mechanisch)

235 °

Datasheet (PDF)

Leverbaar wo. 21 okt.

180 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Min.: 3

Totaal (€ 0,19 / Stuk)

€ 0,57

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ACP E-regelaar liggend RM5/5 1K

Extra services en acties

Technische specificaties

ESD-verpakking: Geen ESD
Serie: CA6
Model: Horizontaal
As: Kruiskop
Weerstandswaarde: 1 kOhm
Weerstandseenheid: KOhm
Weerstandswaarde_1: 1
Weerstandstolerantie: ±20 %
Weerstandscurve: Lineair
Nominaal vermogen: 0,1 W
Grensspanning: 100 V.
Bediening: Van boven
Draaihoek, mechanisch: 235°
Draaihoek, elektrisch: 215°
Slagvastheid: 4 Ncm
Draaimoment: 2 Ncm

Soortnaam: Koolstoffilmtrimmer

Bijzonderheden: Gekapseld

Weerstand: 1 kΩ

Weerstandscurve: Lineair

Belastbaarheid: 0.1 W

Kritieke spanning: 100 V

Draaihoek (elektrisch): 215°

Draaihoek (mechanisch): 235°

Actuator type: Boven

Tolerantie ±: 20 %

Breedte: 6.5 mm

Hoogte: 8.2 mm

Rastermaat (RM): 5 mm

Afm.: (l x b x h) 6.5 x 6.5 x 8.2 mm

Inhoud: 1 stuk(s)

Type: CA6XV05-1KA2020

Conform RoHS: Ja

Buiten-Ø: 6 mm

: 6.5 mm

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Draaihoek (mechanisch)

Weerstand

Actuator type

ACP CA6XV05-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 1 kΩ 215 ° 235 ° 1 stuk(s)

Artikelnummer:3523308

Leverbaar wo. 21 okt.

180 Stuk(s)Conrad Electronic

Dit product

235 °

1 kΩ

Boven

Stuk(s)

Min.: 3

Meervoud: 1

€ 0,19^*

ACP CA6XH2,5-100KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 100 kΩ 215 ° 235 ° 1 stuk(s)

Artikelnummer:3464484

Leverbaar ma. 26 okt.

200 Stuk(s)Conrad Electronic

235 °

100 kΩ

Zijkant

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

ACP CA6XH2,5-100RA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 100 Ω 215 ° 235 ° 1 stuk(s)

Artikelnummer:3464475

Leverbaar ma. 26 okt.

2400 Stuk(s)Conrad Electronic

235 °

100 Ω

Zijkant

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

ACP CA6XH2,5-10KA2020 Koolstoffilmtrimmer Lineair 0.1 W 10 kΩ 1 stuk(s)

Artikelnummer:3464481

Leverbaar ma. 26 okt.

2500 Stuk(s)Conrad Electronic

10 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

ACP CA6XH2,5-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 1 kΩ 215 ° 235 ° 1 stuk(s)

Artikelnummer:3464478

Leverbaar ma. 26 okt.

2690 Stuk(s)Conrad Electronic

235 °

1 kΩ

Zijkant

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

ACP CA6XH2,5-250KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 250 kΩ 215 ° 235 ° 1 stuk(s)

Artikelnummer:3464485

Leverbaar ma. 26 okt.

2900 Stuk(s)Conrad Electronic

235 °

250 kΩ

Zijkant

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

ACP CA6XH2,5-250RA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 250 Ω 215 ° 235 ° 1 stuk(s)

Artikelnummer:3464476

Leverbaar ma. 26 okt.

1700 Stuk(s)Conrad Electronic

235 °

250 Ω

Zijkant

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

ACP CA6XH2,5-25KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 25 kΩ 215 ° 235 ° 1 stuk(s)

Artikelnummer:3464482

Leverbaar ma. 26 okt.

2600 Stuk(s)Conrad Electronic

235 °

25 kΩ

Zijkant

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

ACP CA6XH2,5-2K5RA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 2.5 kΩ 215 ° 235 ° 1 stuk(s)

Artikelnummer:3464479

Leverbaar ma. 26 okt.

4600 Stuk(s)Conrad Electronic

235 °

2.5 kΩ

Zijkant

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

ACP CA6XH2,5-500KA2020 Koolstoffilmtrimmer Lineair 0.1 W 500 kΩ 1 stuk(s)

Artikelnummer:3464486

Leverbaar ma. 26 okt.

1000 Stuk(s)Conrad Electronic

500 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,1802^*

Documenten en downloads

Datablad

Datablad 3523308 ACP CA6XV05-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 1 kΩ 215 ° 235 ° 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3523308 ACP CA6XV05-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 1 kΩ 215 ° 235 ° 1 stuk(s)

Omschrijving

Toepassing: 6 mm-potentiometers worden voornamelijk in trimtoepassingen gebruikt op verschillende markten:
• Industrie: Timer en relais, dimmer, vermogensregeling
• Elektronische apparaten: Volumeregeling, temperatuurregeling en functiekeuze
• Automotive: Verlichtingsregeling, dimmer
• Meet- en testapparaten
Telecommunicatieapparatuur (antenneversterker en ontvanger, videocommunicatie, intercom)
• Alarminstallaties

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

• Weerstandelement van plastische koolstoffilm via zeer flexibele geleidende folie (koolstoflaagtrimmer)
• bestand tegen vocht en mechanische belasting
• volledig ingekapselde behuizing voorkomt het binnendringen van stof, colofonium of andere schadelijke stoffen
• metalen onderdelen van non-ferrometalen voorkomen oxidatie en verhogen de soldeerbaarheid
• zeer goed contact tussen aansluitingen en substraten vermindert de contactweerstand
• gebruikte kunststoffen zijn bestand tegen reinigingsoplossingen en kunnen moeilijk ontvlambaar worden volgens brandbaarheidsklasse HB volgens UL94
• zeer zacht, soepele loop van de schuurmachine over het hele spoor
• rechthoekige vorm maakt automatisch plaatsen mogelijk
• dubbele contactslijper in de middelste stand in de levertoestand
• positie van de wijzer op de opgedrukte schaal afleesbaar

Omschrijving

Uitvoering

• Weerstandelement van plastische koolstoffilm via zeer flexibele geleidende folie (koolstoflaagtrimmer)
• bestand tegen vocht en mechanische belasting
• volledig ingekapselde behuizing voorkomt het binnendringen van stof, colofonium of andere schadelijke stoffen
• metalen onderdelen van non-ferrometalen voorkomen oxidatie en verhogen de soldeerbaarheid
• zeer goed contact tussen aansluitingen en substraten vermindert de contactweerstand
• gebruikte kunststoffen zijn bestand tegen reinigingsoplossingen en kunnen moeilijk ontvlambaar worden volgens brandbaarheidsklasse HB volgens UL94
• zeer zacht, soepele loop van de schuurmachine over het hele spoor
• rechthoekige vorm maakt automatisch plaatsen mogelijk
• dubbele contactslijper in de middelste stand in de levertoestand
• positie van de wijzer op de opgedrukte schaal afleesbaar
