Name: ACP CA6XV05-5KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.1 W 5 kΩ 215 ° 235 ° 1 stuk(s)
Brand: ACP
SKU: 3464491
Availability: InStock

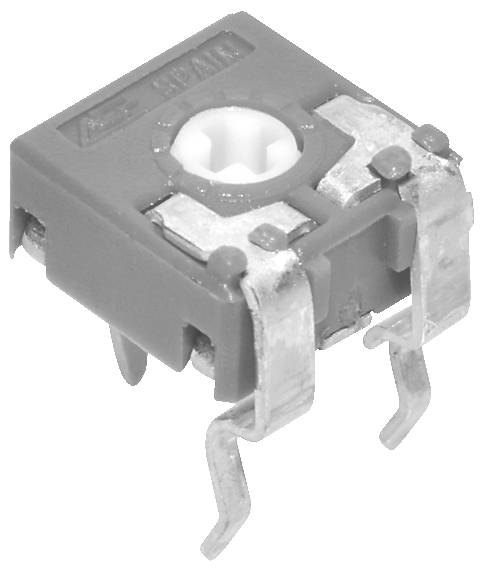

'Een close-up van een trimpotentiometer met drie metalen poten, gebruikt voor het aanpassen van weerstand in elektronische schakelingen.'

Soortnaam

Koolstoffilmtrimmer

Weerstand

5 kΩ

Weerstandscurve

Lineair

Belastbaarheid

0.1 W

Draaihoek (mechanisch)

235 °

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

3500 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Min.: 100

Meervoud: 100

Totaal (€ 0,1802 / Stuk)

€ 18,02

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ACP E-regelaar liggend RM5/5 5K

Extra services en acties

Technische specificaties

Toepassing: 6 mm-potentiometers worden voornamelijk in trimtoepassingen gebruikt op verschillende markten:
• Industrie: Timer en relais, dimmer, vermogensregeling
• Elektronische apparaten: Volumeregeling, temperatuurregeling en functiekeuze
• Automotive: Verlichtingsregeling, dimmer
• Meet- en testapparaten
Telecommunicatieapparatuur (antenneversterker en ontvanger, videocommunicatie, intercom)
• Alarminstallaties
ESD-verpakking: Geen ESD
Serie: CA6
Model: Horizontaal
As: Kruiskop
Weerstandstolerantie: ±20 %
Weerstandscurve: Lineair
Nominaal vermogen: 0,1 W
Grensspanning: 100 V.
Bediening: Van boven
Draaihoek, mechanisch: 235°
Draaihoek, elektrisch: 215°
Slagvastheid: 4 Ncm
Draaimoment: 2 Ncm

Soortnaam: Koolstoffilmtrimmer

Bijzonderheden: Gekapseld

Weerstand: 5 kΩ

Weerstandscurve: Lineair

Belastbaarheid: 0.1 W

Kritieke spanning: 100 V

Draaihoek (elektrisch): 215°

Draaihoek (mechanisch): 235°

Tolerantie ±: 20 %

Breedte: 6.5 mm

Hoogte: 8.2 mm

Rastermaat (RM): 5 mm

Afm.: (l x b x h) 6.5 x 6.5 x 8.2 mm

Inhoud: 1 stuk(s)

Type: CA6XV05-5KA2020

Conform RoHS: Ja

Buiten-Ø: 6 mm

: 6.5 mm

Montagewijze: Printplaatmontage (PCB)

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (min.): -25 °C

Goedkeuringen: DIN 41450-1-4-5
