Name: ACP CA9PV10-100RA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 100 Ω 220 ° 240 ° 1 stuk(s)
Brand: ACP
SKU: 3464522
Availability: InStock

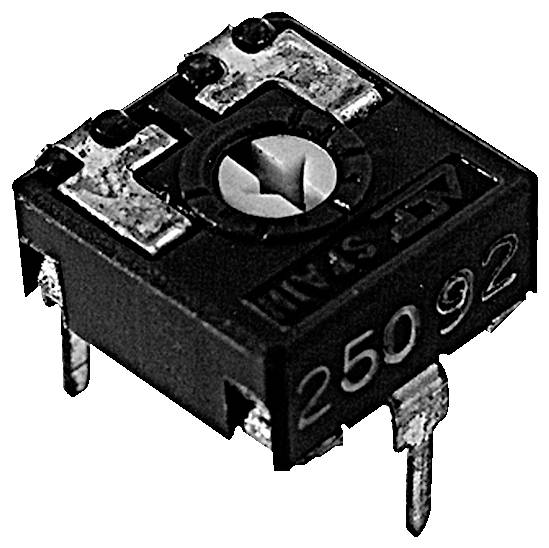

Een rechthoekige, driepenige, zwarte verstelbare weerstand met een bovenste stelschroef voor afstemming; gemerkt met '25092' voor identificatie.

Soortnaam

Koolstoffilmtrimmer

Weerstand

100 Ω

Weerstandscurve

Lineair

Belastbaarheid

0.15 W

Draaihoek (mechanisch)

240 °

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

5000 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Min.: 100

Meervoud: 100

Totaal (€ 0,20842 / Stuk)

€ 20,84

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ACP E-regelaar liggend RM5/10 100R

Extra services en acties

Technische specificaties

Toepassing: 9 mm-potentiometers worden voornamelijk in besturingstoepassingen gebruikt, in verschillende bereiken:
• Industrie: Timer en relais, dimmer, vermogensaanpassing
• Elektronische apparaten: Volumeregeling, temperatuurregeling en functiekeuze
• Automotive: Verlichtingsregeling (positie-instelling en -registratie voor koplampen), dimmer, stoelverwarmingsregelaar
ESD-verpakking: Geen ESD
Serie: CA9
Model: Horizontaal
As: Pijlsleuf
Weerstandstolerantie: ±20 %
Weerstandscurve: Lineair
Nominaal vermogen: 0,15 W
Grensspanning: 200 V.
Bediening: Van boven
Draaihoek, mechanisch: 240°
Draaihoek, elektrisch: 220°
Slagvastheid: 5 Ncm
Draaimoment: 2 Ncm

Soortnaam: Koolstoffilmtrimmer

Bijzonderheden: Gekapseld

Weerstand: 100 Ω

Weerstandscurve: Lineair

Belastbaarheid: 0.15 W

Kritieke spanning: 200 V

Draaihoek (elektrisch): 220°

Draaihoek (mechanisch): 240°

Tolerantie ±: 20 %

Breedte: 10.0 mm

Rastermaat (RM): 10 mm

Afm.: (l x b) 9.8 mm x 10.0 mm

Inhoud: 1 stuk(s)

Type: CA9PV10-100RA2020

Conform RoHS: Ja

Buiten-Ø: 9 mm

: 9.8 mm

Montagewijze: Printplaatmontage (PCB)

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (min.): -25 °C

Goedkeuringen: DIN 41450-1-4-5

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Actuator type

Belastbaarheid

Draaihoek (mechanisch)

Weerstand

ACP CA9MH2,5-100KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 100 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464512

Leverbaar di. 29 dec. 2026

Conrad Electronic

Zijkant

0.15 W

240 °

100 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-10KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 10 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464509

Leverbaar ma. 14 dec.

Conrad Electronic

Zijkant

0.15 W

240 °

10 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 1 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464507

Leverbaar vr. 30 okt.

2200 Stuk(s)Conrad Electronic

Zijkant

0.15 W

240 °

1 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-250KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 250 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464513

Leverbaar vr. 30 okt.

900 Stuk(s)Conrad Electronic

Zijkant

0.15 W

240 °

250 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-25KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 25 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464510

Leverbaar vr. 30 okt.

1100 Stuk(s)Conrad Electronic

Zijkant

0.15 W

240 °

25 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-500KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 500 kΩ 220 ° 240 ° 1 stuk(s) Piece

Artikelnummer:3464514

Leverbaar vr. 30 okt.

2100 Stuk(s)Conrad Electronic

Zijkant

0.15 W

240 °

500 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-50KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 50 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464511

Leverbaar vr. 18 dec.

Conrad Electronic

Zijkant

0.15 W

240 °

50 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-5KA2020 Koolstoffilmtrimmer Lineair 0.15 W 5 kΩ 1 stuk(s)

Artikelnummer:3464508

Leverbaar vr. 30 okt.

2600 Stuk(s)Conrad Electronic

0.15 W

5 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MV10-100KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 100 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464519

Leverbaar vr. 30 okt.

3500 Stuk(s)Conrad Electronic

Boven

0.15 W

240 °

100 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MV10-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.25 W 1 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464515

Leverbaar vr. 30 okt.

2500 Stuk(s)Conrad Electronic

0.25 W

240 °

1 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

Documenten en downloads

Datablad

Datablad 3464522 ACP CA9PV10-100RA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 100 Ω 220 ° 240 ° 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3464522 ACP CA9PV10-100RA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 100 Ω 220 ° 240 ° 1 stuk(s)

Omschrijving

ACP koolstoflaagtrimmer liggend RM5/10 mm

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

• Weerstandelement van plastische koolstoffilm via zeer flexibele geleidende folie (koolstoflaagtrimmer)
• bestand tegen vocht en mechanische belasting
• volledig ingekapselde behuizing voorkomt het binnendringen van stof, colofonium of andere schadelijke stoffen
• metalen onderdelen van non-ferrometalen voorkomen oxidatie en verhogen de soldeerbaarheid
• zeer goed contact tussen aansluitingen en substraten vermindert de contactweerstand
• gebruikte kunststoffen zijn bestand tegen reinigingsoplossingen en kunnen moeilijk ontvlambaar worden volgens brandbaarheidsklasse HB volgens UL94
• zeer zacht, soepele loop van de schuurmachine over het hele spoor
• rechthoekige vorm maakt automatisch gebruik mogelijk
• dubbele contactslijper in de middelste stand
bij levering • positie van de wijzer op de opgedrukte schaal afleesbaar
