Name: ACP CA9PV10-5MA3030 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 5.0 MΩ 220 ° 240 ° 1 stuk(s)
Brand: ACP
SKU: 3464528
Availability: InStock

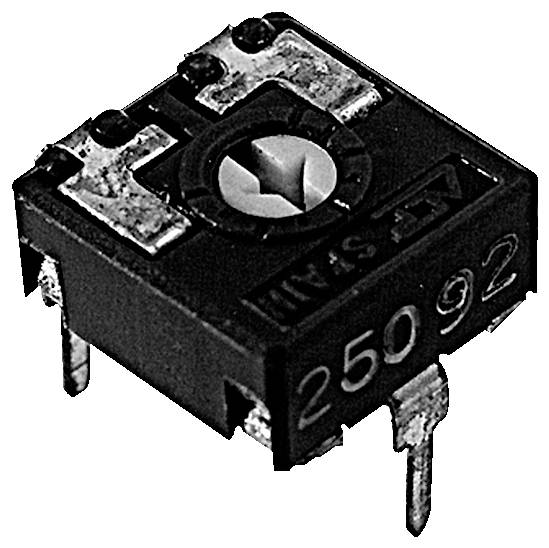

Een zwarte driepenlige trimpotentiometer met variabele weerstand, voorzien van een sleufvormige instelknop bovenop, gelabeld met het nummer '25092' en een onderdeelcode.

Soortnaam

Koolstoffilmtrimmer

Weerstand

5.0 MΩ

Weerstandscurve

Lineair

Belastbaarheid

0.15 W

Draaihoek (mechanisch)

240 °

Datasheet (PDF)

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

2300 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Min.: 100

Meervoud: 100

Totaal (€ 0,20842 / Stuk)

€ 20,84

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

ACP E-regelaar liggend RM5/10 5M

Extra services en acties

Technische specificaties

Toepassing: 9 mm-potentiometers worden voornamelijk in besturingstoepassingen gebruikt, in verschillende bereiken:
• Industrie: Timer en relais, dimmer, vermogensaanpassing
• Elektronische apparaten: Volumeregeling, temperatuurregeling en functiekeuze
• Automotive: Verlichtingsregeling (positie-instelling en -registratie voor koplampen), dimmer, stoelverwarmingsregelaar
ESD-verpakking: Geen ESD
Serie: CA9
Model: Horizontaal
As: Pijlsleuf
Weerstandstolerantie: ±30 %
Weerstandscurve: Lineair
Nominaal vermogen: 0,15 W
Grensspanning: 200 V.
Bediening: Van boven
Draaihoek, mechanisch: 240°
Draaihoek, elektrisch: 220°
Slagvastheid: 5 Ncm
Draaimoment: 2 Ncm

Soortnaam: Koolstoffilmtrimmer

Bijzonderheden: Gekapseld

Weerstand: 5.0 MΩ

Weerstandscurve: Lineair

Belastbaarheid: 0.15 W

Kritieke spanning: 200 V

Draaihoek (elektrisch): 220°

Draaihoek (mechanisch): 240°

Actuator type: Boven

Tolerantie ±: 30 %

Breedte: 10.0 mm

Rastermaat (RM): 10 mm

Afm.: (l x b) 9.8 mm x 10.0 mm

Inhoud: 1 stuk(s)

Type: CA9PV10-5MA3030

Conform RoHS: Ja

: 9.8 mm

Montagewijze: Printplaatmontage (PCB)

Bedrijfstemperatuur (max.): 70 °C

Bedrijfstemperatuur (min.): -25 °C

Goedkeuringen: DIN 41450-1-4-5

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Actuator type

Belastbaarheid

Draaihoek (mechanisch)

Weerstand

ACP CA9MH2,5-100KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 100 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464512

Leverbaar di. 29 dec. 2026

Conrad Electronic

Zijkant

0.15 W

240 °

100 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-10KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 10 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464509

Leverbaar ma. 14 dec.

Conrad Electronic

Zijkant

0.15 W

240 °

10 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 1 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464507

Leverbaar vr. 30 okt.

2200 Stuk(s)Conrad Electronic

Zijkant

0.15 W

240 °

1 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-250KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 250 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464513

Leverbaar vr. 30 okt.

900 Stuk(s)Conrad Electronic

Zijkant

0.15 W

240 °

250 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-25KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 25 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464510

Leverbaar vr. 30 okt.

1100 Stuk(s)Conrad Electronic

Zijkant

0.15 W

240 °

25 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-500KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 500 kΩ 220 ° 240 ° 1 stuk(s) Piece

Artikelnummer:3464514

Leverbaar vr. 30 okt.

2100 Stuk(s)Conrad Electronic

Zijkant

0.15 W

240 °

500 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-50KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 50 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464511

Leverbaar vr. 18 dec.

Conrad Electronic

Zijkant

0.15 W

240 °

50 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MH2,5-5KA2020 Koolstoffilmtrimmer Lineair 0.15 W 5 kΩ 1 stuk(s)

Artikelnummer:3464508

Leverbaar vr. 30 okt.

2600 Stuk(s)Conrad Electronic

0.15 W

5 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MV10-100KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 100 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464519

Leverbaar vr. 30 okt.

3500 Stuk(s)Conrad Electronic

Boven

0.15 W

240 °

100 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

ACP CA9MV10-1KA2020 Koolstoffilmtrimmer Gekapseld Lineair 0.25 W 1 kΩ 220 ° 240 ° 1 stuk(s)

Artikelnummer:3464515

Leverbaar vr. 30 okt.

2500 Stuk(s)Conrad Electronic

0.25 W

240 °

1 kΩ

Stuk(s)

Min.: 100

Meervoud: 100

€ 0,20842^*

Documenten en downloads

Datablad

Datablad 3464528 ACP CA9PV10-5MA3030 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 5.0 MΩ 220 ° 240 ° 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3464528 ACP CA9PV10-5MA3030 Koolstoffilmtrimmer Gekapseld Lineair 0.15 W 5.0 MΩ 220 ° 240 ° 1 stuk(s)

Omschrijving

ACP koolstoflaagtrimmer liggend RM5/10 mm

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

• Weerstandelement van plastische koolstoffilm via zeer flexibele geleidende folie (koolstoflaagtrimmer)
• bestand tegen vocht en mechanische belasting
• volledig ingekapselde behuizing voorkomt het binnendringen van stof, colofonium of andere schadelijke stoffen
• metalen onderdelen van non-ferrometalen voorkomen oxidatie en verhogen de soldeerbaarheid
• zeer goed contact tussen aansluitingen en substraten vermindert de contactweerstand
• gebruikte kunststoffen zijn bestand tegen reinigingsoplossingen en kunnen moeilijk ontvlambaar worden volgens brandbaarheidsklasse HB volgens UL94
• zeer zacht, soepele loop van de schuurmachine over het hele spoor
• rechthoekige vorm maakt automatisch gebruik mogelijk
• dubbele contactslijper in de middelste stand
bij levering • positie van de wijzer op de opgedrukte schaal afleesbaar
