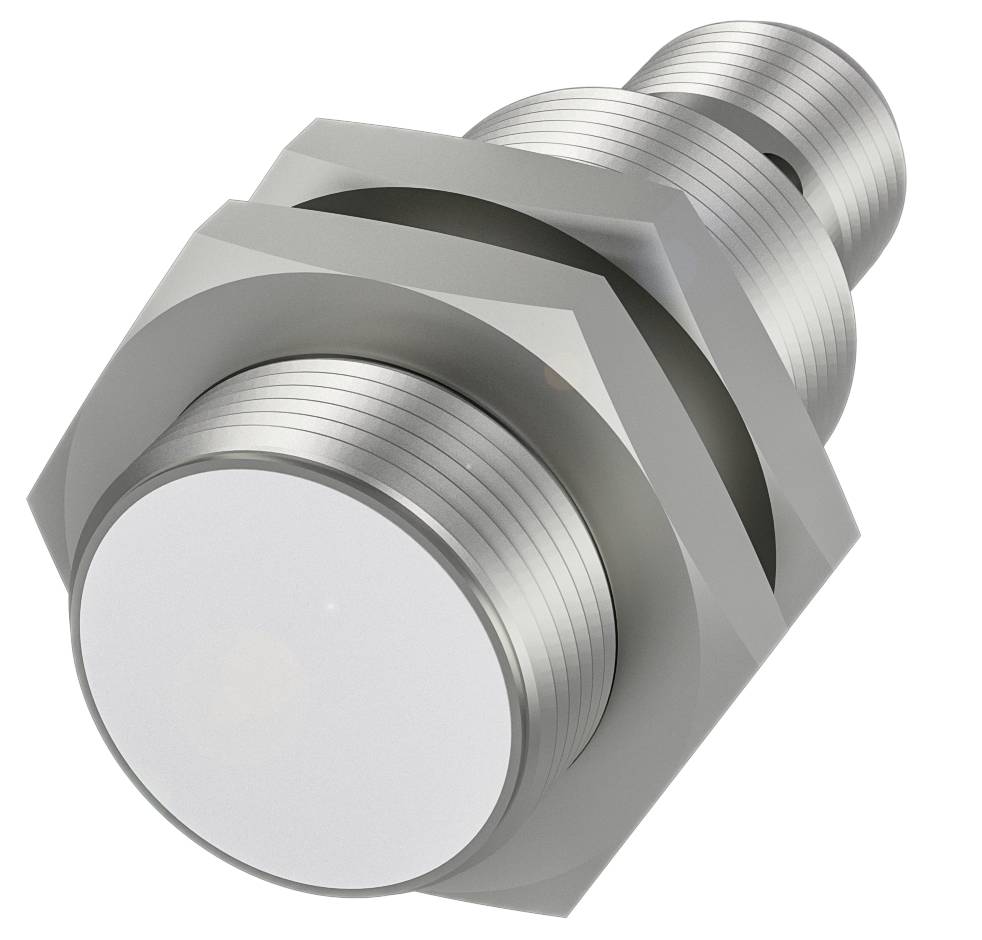

BALLUFF Afstandssensor Inductief BAW M18ME-UAE50B-S04G-K BAW0026 Vlak Analoog (spanning) (Ø x h) 18 mm x 44.5 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Afstandssensor
Max. voedingsspanning
26.4 V/DC
Uitgangen
Analoog (spanning)
Uitvoering
Inductief
Aansluiting
M12, 4-polig
Datasheet (PDF)
Aantal
Totaal (€ 214,05 / Stuk)
€ 227,27
-6 %
€ 214,05
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Balluff BAW0026 cilindrische uitvoering met metrische schroefdraad
- Afmetingen: Ø 18 x 44,5 mm
- Model: M18x1
- Inbouw: compact
- Bereik: 1...5 mm
- Analoge uitgang: Analoog, spanning 0...10 V.
- Analoog, temperatuur
Technische specificaties
- Belangrijkste kenmerken:Afmeting: Ø 18 x 44.5 mm
- Actief oppervlak, materiaal: PBT
- Analoge uitgang: Analoog, spanning 0...10 V.
- Analoog, temperatuur
- Aansluiting: Connector, M12x1-stekker, 4-polig
- Uitgangskarakteristiek: Dalend bij benadering
- Model: M18x1
- Bedrijfsspanning Ub: 21.6...26.4 VDC
- Inbouw: compact
- Materiaal behuizing: Messing, vernikkeld
- Grensfrequentie –3 dB: 500 Hz
- Lineariteitsafwijking max.: ±120 μm
- Bereik: 1...5 mm
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -10...70 °C.
- Herhalingsnauwkeurigheid conform BWN: ±8 micrometer
- Extra kenmerken:
- Afmetingen: Ø 18 x 44,5 mm
- Bedrijfsspanningsweergave: nee
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale isolatiespanning Ui: 75 V DC
- Bedrijfsspanning Ub: 21.6...26.4 VDC
- Restrimpel max. (% van UE): 10%
- Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: Ja
- Verwisselmogelijkheid beschermd: nee
- MTTF (40 °C): 640 A.
- Actief oppervlak, materiaal: PBT
- Aandraaimoment 25 Nm
- Formaat: M18x1
- Bevestigingslengte: 30.0 mm
- Inbouw: Inbouwbaar
- Materiaal behuizing: Messing, vernikkeld
- En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
- En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -10...70 °C.
- Verontreinigingsgraad: 3
- Nullaststroom IO max. bij UE: 10 mA
- Meetbereik: 1...5 mm
- Grensfrequentie –3 dB: 500 Hz
- Belastingsweerstand RL min.: 2000 ohm
- Helling u: 2,50 V/mm
- Lineariteitsafwijking max.: ±120 μm
- Lineariteitsbereik SL: 1...5 mm
- Temperatuurafwijking max. van de eindwaarde: ±5,0 %
- Herhalingsnauwkeurigheid conform BWN: ±8 micrometer
- Analoge uitgang: Analoog, spanning 0...10 V|analoog, temperatuur
- Uitgangskarakteristiek: Dalend bij benadering
- Uitgangsspanning bij SE: 5 V.
- Uitgangsspanning bij SL max.: 10 V.
- Uitgangsspanning bij SL min.: 0 V.
- Functieweergave elektrische kenmerken: Instelweergave
- Lastweerstand RT min.: 2000 ohm
- Temperatuuruitgang: -9 mV/°C
- Soortnaam
Afstandssensor
- Type
BAW M18ME-UAE50B-S04G-K
- Min. voedingsspanning
21.6 V/DC
- Max. voedingsspanning
26.4 V/DC
- Voedingsspanning
21.6 - 26.4 V/DC
- Uitgangen
Analoog (spanning)
- Materiaal (behuizing)
Messing (vernikkeld)
PBT
- Uitvoering
Inductief
- Type inbouw
Vlak
- Aansluiting
M12, 4-polig
- Min. temperatuur
-10 °C
- Max. temperatuur
70 °C
IP67
44.5 mm
- Breedte
18 mm
- Hoogte
44.5 mm
- Diameter
18 mm
- Afm.
(Ø x h) 18 mm x 44.5 mm
- Inhoud
1 stuk(s)
- Nominale spanning
24 V
- Aansluiting
Connector
- Aantal polen
4
- Soort schroefdraad
M12 x 1
5 mm
- Reikwijdte min. (open veld)
1 mm
- Resolutie
8 µm
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3416859 BALLUFF Afstandssensor Inductief BAW M18ME-UAE50B-S04G-K BAW0026 Vlak Analoog (spanning) (Ø x h) 18 mm x 44.5 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3416859 BALLUFF Afstandssensor Inductief BAW M18ME-UAE50B-S04G-K BAW0026 Vlak Analoog (spanning) (Ø x h) 18 mm x 44.5 mm
Omschrijving
Onze inductieve afstandssensoren BAW meten verschillende posities en afstanden en kunnen ook onderscheid maken tussen verschillende materiaalvarianten. U werkt contactloos, is daarom slijtagevrij en onderscheidt zich door een lange levensduur. Uw theekfunctie beschikt over een instelbaar lineariteitsbereik, wat was bedoeld voor een snelle ingebruikname bij de eerste installatie en voor geringe stilstandtijden bij het vervangen van de sensor. Door de verscheidenheid aan verkrijgbare bouwvormen kunnen de inductieve afstandssensoren gemakkelijk in elke toepassing worden geïntegreerd. Tot de belangrijke toepassingsgebieden behoren het bewaken van bewegingen in de voeg-, stantie- of spaninrichtingen van de machinebouw of het registreren van onbalans en uitbreiding van assen. De inductieve afstandssensoren leveren een absoluut analoog spannings-, stroom- of IO-Link-signaal. Afmeting = Ø 18 x 44.5 mm, model = M18x1, inbouw = vlak, bereik = 1...5 mm, analoge uitgang = analoog, spanning 0,10 V analoog, temperatuur, uitgangskarakteristiek = dalend bij benadering, grensfrequentie -3 dB = 500 Hz, herhalingsnauwkeurigheid conform BWN = ±8 μm, lineariteitsafwijking max. = ±120 micrometer, behuizingsmateriaal =, vernikkeld, actief oppervlak, materiaal = PBT, aansluiting = connector, M12x1-stekker, 4-polig, bedrijfsspanning Ub = 21.6...26.4 VDC, omgevingstemperatuur = -10...70 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = CE CE, UKCA, cULus, WEEE
