Name: BALLUFF BOD0006 Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 300 mm (l x b x h) 50.00 x 17.00 x 50.00 mm
Brand: BALLUFF
SKU: 3416238
Availability: BackOrder

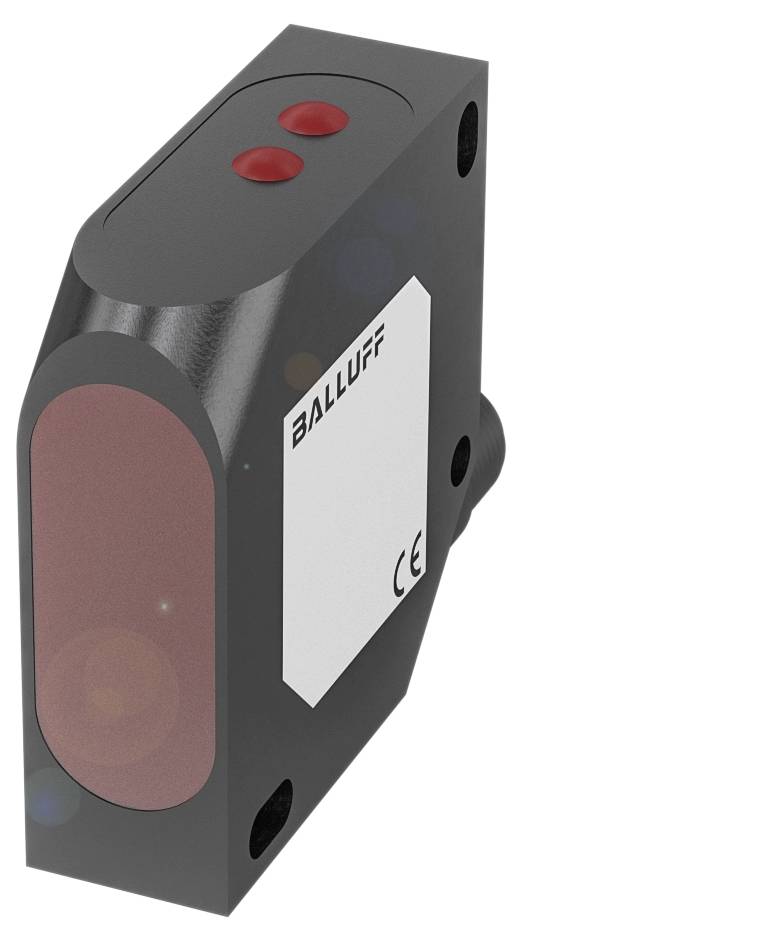

Compacte, zwart-grijze Balluff-sensor met twee rode knoppen en CE-markering, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Soortnaam

Afstandssensor

Min. voedingsspanning

18.0 V

Max. voedingsspanning

30.0 V

Max. bereik

300 mm

Type

BOD0006

Datasheet (PDF)

Leverbaar do. 12 nov.

Aantal

Stuk(s)

Totaal (€ 995,87 / Stuk)

€ 1.098,35

-9 %

€ 995,87

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Balluff BOD0006 afstandssensoren met kunststof behuizing en roodlichtlaser en PMMA als materiaal voor het actieve oppervlak

Afmetingen: 17 x 50 x 50 mm
Serie: 26K
Interface: Analoog, stroom 4...20 mA
lineair stijgend/dalend
2x PNP NO NO/NC
Werkingsprincipe: Opto-elektronische afstandssensor
Werkingsprincipe optisch: Triangulatie

Technische specificaties

Belangrijkste kenmerken:Afmeting: 17 x 50 x 50 mm
Aansluiting: Connector, M12x1-stekker, 8-polig
Resolutie: 0,1% FS
Serie: 26K
Bedrijfsspanning Ub: 18...30 VDC
Werkingsprincipe: Opto-elektronische afstandssensor
Werkingsprincipe optisch: Triangulatie
Materiaal behuizing: ABS
Nauwkeurigheid: ±0.25 % FS
Soort licht: Laser rood licht
Grootte lichtvlek: 2 x 4,5 mm bij 300 mm
Bereik: 80...300 mm instelbaar
Interface: Analoog, stroom 4...20 mA
lineair stijgend/dalend
2x PNP NO NO/NC
Straalkarakteristiek: Divergento
Herhalingsnauwkeurigheid: 0,25% FS
Extra kenmerken:
Afmetingen: 17 x 50 x 50 mm
Bevestiging: Schroef M4
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 100 mA
Nominale isolatiespanning Ui: 50 V DC
Stand-by kabel tv max.: 300 ms
Bedrijfsspanning Ub: 18...30 VDC
Belastcapaciteit max. bij UE: 0,1 μF
Schakelfrequentie: 1000 Hz
Veiligheidsklasse: II
Aansluiting: Connector, M12x1-stekker, 8-|polig
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Nominale schakelafstand SN: 300 mm, instelbaar
MTTF (40 °C): 9 A.
Actief oppervlak, materiaal: PMMA
Schakeluitgang: 2x PNP NO-contact/NC-contact
Materiaal behuizing: ABS
Veiligheidsklasse: IP67
Omgevingstemperatuur: -10...60 °C.
Bereik: 80...300 mm instelbaar
Uitschakelkabel toff max.: 0,5 ms
Inschakelkabel geluid max.: 0,5 ms
Nullaststroom IO max. bij UE: 40 mA
Extern licht max.: 5000 lux
Werkingsprincipe optisch: Triangulatie
Laserklasse conform IEC 60825-1: 2
Soort licht: Laser rood licht
Grootte lichtvlek: 2 x 4,5 mm bij 300 mm
Gemiddeld vermogen Po max.: 1 mW
Schakelfunctie optisch: licht-/donkerschakelend
Straalkarakteristiek: Divergento
Golflengte: 650 nm
Ingangsfunctie: Trigger|emitter aan/uit
Resolutie: 0,1% FS
Herhalingsnauwkeurigheid: 0,25% FS
Analoge uitgang: Analoog, stroom 4...20 mA
Uitgangskarakteristiek: Lineair stijgend/dalend
Belastingsweerstand RL max. (analoog I): 500 ohm
Nauwkeurigheid: ±0.25 % FS
Tijdfunctie: Uitschakelvertraging
Tijdfunctie, duur: 50 ms
Gemiddelde levensduur: 50.000 uur, 40 °C.

Soortnaam: Afstandssensor

Type: BOD0006

Inhoud: 1 stuk(s)

Voedingsspanning: 24

Min. voedingsspanning: 18.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 18.0 - 30.0 V

: 1 PNP

Type zender: Halfgeleiderlaser rood

Uitgangen: PNP

Resolutie: 0.1 Fe%

Reikwijdte min. (open veld): 80 m

: 300 mm

Tolerantie ±: 0.25 %

Aansluiting: Stekker
Stekker

: IP67

Min. temperatuur: -10 °C

Max. temperatuur: 60 °C

: 50.00 mm

Breedte: 17.00 mm

Hoogte: 50.00 mm

Afm.: (l x b x h) 50.00 x 17.00 x 50.00 mm

Aansluiting: Connector

Soort schroefdraad: M12 x 1

Fabrikantnr.: BOD0006

Nominale spanning: 30.0 V

Aantal polen: 8

Golflengte: 650 nm

Materiaal (behuizing): ABS

Materiaal: ABS

Laserklasse: 2

Schakelafstand (max.): 300 mm

Schakelfrequentie: 1000 Hz

Voedingsstroom: 100 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3416238 BALLUFF BOD0006 Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 300 mm (l x b x h) 50.00 x 17.00 x 50.00 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3416238 BALLUFF BOD0006 Afstandssensor 1 stuk(s) 24 Bereik max. (in het vrije veld): 300 mm (l x b x h) 50.00 x 17.00 x 50.00 mm

Omschrijving

Serie=26K, afmeting=17 x 50 x 50 mm, interface=analoog, stroom 4.20 mA lineair stijgend/dalend 2x PNP NO NO NO NO/NC, werkingsprincipe=opto-elektronische afstandssensor, werkingsprincipe optisch=triangulatie, straalkarakteristiek=divergent, lichttype=laser rood licht, lichtvlekgrootte = 2 x 4,5 mm bij 300 mm, bereik = 80...300 mm instelbaar, nauwkeurigheid=±0,25 % FS, herhalingsnauwkeurigheid = 0,25 % FS, resolutie = 0,1 % FS, aansluiting = connector, M12x1-stekker, 8-polig, Behuizingsmateriaal=ABS, bedrijfsspanning Ub=18...30 VDC, goedkeuring/conformiteit=CecULusEACWEEE
