Name: BALLUFF BOS0234 BOS0234 Optosensor Lichtschakelend 1 stuk(s)
Brand: BALLUFF
SKU: 3418095
Availability: BackOrder

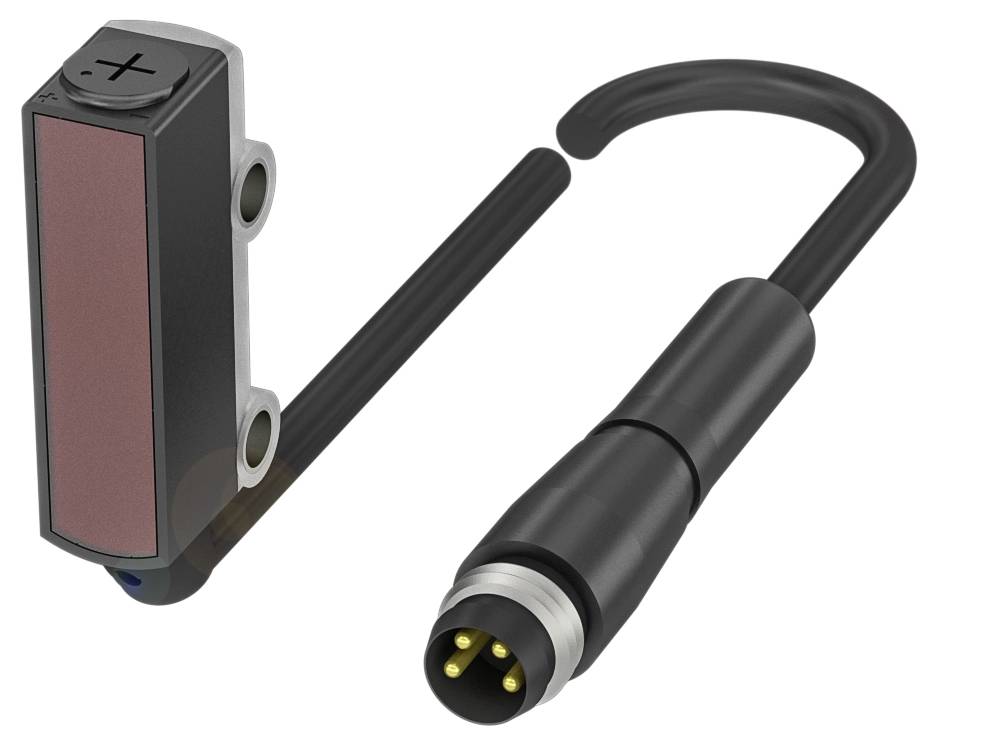

Zwarte magnetische oplader met rode voorkant en een afneembare kabel met ronde stekker.

Afbeelding vergelijkbaar

Soortnaam

Optosensor

Functie

Lichtschakelend

Max. voedingsspanning

30.0 V

Aansluiting

M8, 4-polig

Type

BOS0234

Datasheet (PDF)

Leverbaar ma. 16 nov.

Aantal

Stuk(s)

Totaal (€ 210,74 / Stuk)

€ 210,74

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Balluff BOS0234 Kubusvormige lichtsensor met verschillende lichtsoorten tot 3 m bereik

Afmetingen: 7,7 x 32,5 x 13,5 mm
Serie: R020K
Interface: PNP NO-contact
Werkingsprincipe: Opto-elektronische sensor
Werkingsprincipe optisch: Lichtsensor, triangulatie

Technische specificaties

Belangrijkste kenmerken:Afmetingen: 7,7 x 32,5 x 13,5 mm
Actief oppervlak, materiaal: PMMA
Aansluiting: Kabel met connector, M8x1-stekker, 4-polig, 0,20 m, PVC
Serie: R020K
Bedrijfsspanning Ub: 10...30 VDC
Werkingsprincipe: Opto-elektronische sensor
Werkingsprincipe optisch: Lichtsensor, triangulatie
Materiaal behuizing: ABS
Soort licht: LED rood licht
Grootte lichtvlek: Ø 4.4 mm bij 80 mm
Optische bijzonderheid: Achtergrondverblinding
Bereik: 1...150 mm
Interface: PNP NO-contact
Straalkarakteristiek: Focus typisch bij 15 mm
Extra kenmerken:
Werkingsprincipe: Opto-elektronische sensor
Afmetingen: 7,7 x 32,5 x 13,5 mm
Bevestiging: Schroef M3
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 50 mA
Nominale isolatiespanning Ui: 50 V DC
Bedrijfsspanning Ub: 10...30 VDC
Restrimpel max. (% van UE): 20%
Schakelfrequentie: 800 Hz
Beschermingsklasse: III
Aansluiting: Kabel met connector, M8x1-|stekker, 4-polig, 0,20 m, PVC
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Nominale schakelafstand SN: 150 mm
MTTF (40 °C): 3487 A.
Actief oppervlak, materiaal: PMMA
Schakeluitgang: PNP NO-NO-NO-pin 4
Kabeldiameter D: 2,40 mm
Kabellengte L: 0,2 m
Materiaal behuizing: ABS
Materiaal mantel: PVC
Veiligheidsklasse: IP67
Omgevingstemperatuur: -20...50 °C.
Bereik: 1...150 mm
Instelmogelijkheid: Schakelafstand (SN)
Serie: R020K
Vorm: Vierkant|aansluiting 60°
Weergave: LED groen: Bedrijfsspanning|LED geel: Lichtontvangst
Regelaar: Potentiometer 3-traps
Uitschakelkabel toff max.: 0,5 ms
Inschakelkabel geluid max.: 0,5 ms
Nullaststroom IO max. bij UE: 20 mA
Spanningsval ud max. bij IE: 2,5 V.
Extern licht max.: 5000 lux
Werkingsprincipe optisch: Lichtsensor, triangulatie
Soort licht: LED rood licht
Grootte lichtvlek: Ø 4.4 mm bij 80 mm
Optische bijzonderheid: Achtergrondverblinding
Schakelfunctie optisch: Lichtschakelend
Straalkarakteristiek: Focus typisch bij 15 mm
Golflengte: 660 nm

Soortnaam: Optosensor

Type: BOS0234

Functie: Lichtschakelend

Voedingsspanning: 24

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

: 1x NO

Uitgangen: PNP

Schakelfrequentie: 800 Hz

Aansluiting: M8, 4-polig

Kabellengte: 0.20 m

Materiaal (behuizing): ABS

Type zender: LED rood

Golflengte: 660 nm

: 150 mm

Kenmerken: Met achtergrond

: IP67

Min. temperatuur: -20 °C

Max. temperatuur: 50 °C

: 13.50 mm

Breedte: 7.70 mm

Hoogte: 32.50 mm

Diepte: 13.5 m

Afm.: (l x b x h) 13.50 x 7.70 x 32.50 mm

Inhoud: 1 stuk(s)

Nominale spanning: 30.0 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3418095 BALLUFF BOS0234 BOS0234 Optosensor Lichtschakelend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3418095 BALLUFF BOS0234 BOS0234 Optosensor Lichtschakelend 1 stuk(s)

Omschrijving

Lichtknoppen met achtergrondverbling garanderen een betrouwbare herkenning onafhankelijk van oppervlak, kleur en materiaal. Uw tastmethode is ook bij verschillende remissiegraden vrijwel constant. Serie=R020K, afmeting=7,7 x 32,5 x 13,5 mm, interface=PNP-NO-NO-NO-NO-NO-NC, werkingsprincipe=opto-elektronische sensor, werkingsprincipe optisch=lichtsensor, triangulatie, optische bijzonderheid=achtergrondbelichting, stralingskarakteristiek=focus typisch bij 15 mm, lichttype=LED rood licht, lichtvlekgrootte=Ø 4.4 mm bij 80 mm, bereik=1...150 mm, aansluiting=kabel met connector, M8x1-stekker, 4-polig, 0,20 m, PVC, materiaal behuizing = ABS, actief oppervlak, materiaal = PMMA, bedrijfsspanning Ub=10...30 VDC, goedkeuring/conformiteit = CecULusWEEE
