Name: BALLUFF BPI007F Passieve sensor/actorbox Multipoolverdeler 1 stuk(s) Single
Brand: BALLUFF
SKU: 3423125
Availability: BackOrder

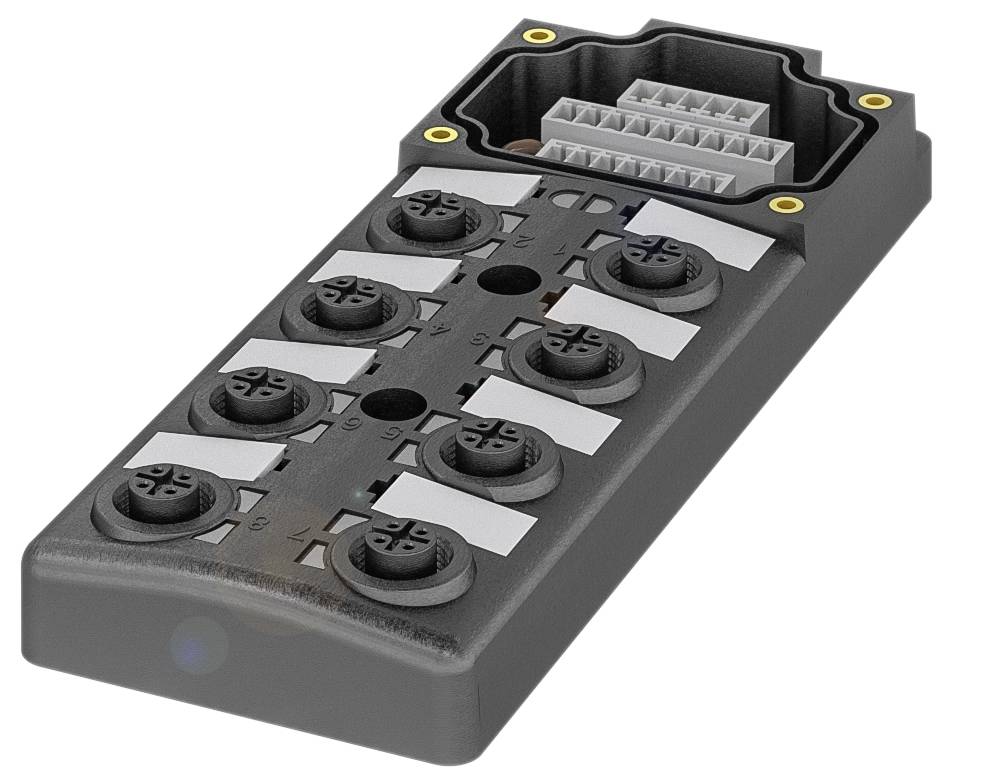

Zwarte stekkerverbinding met acht ronde poorten in twee rijen. Bovenaan een rechthoekig stekkergedeelte met meerdere pinnen voor elektrische verbindingen.

Afbeelding vergelijkbaar

Verpakkingswijze

Single

Soortnaam

Passieve sensor/actorbox

Aantal signaalplaatsen

Aantal verdelers

8-voudig

Type

BPI007F

Datasheet (PDF)

Leverbaar di. 10 nov.

Aantal

Stuk(s)

Totaal (€ 99,17 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Balluff BPI007F passieve verdeler

Indicatie voedingsspanning: LED groen (2x)
Aansluiting (COM 1): Insteekklemmen
Aansluiting slots: 8x M12x1-bus, 5-polig
Weergave schakelfunctie: LED geel (16x)
Signaaltype: PNP

Technische specificaties

Belangrijkste kenmerken:Aansluiting (COM 1): Insteekklemmen
Aansluiting slots: 8x M12x1-bus, 5-polig
Weergave schakelfunctie: LED geel (16x)
Uitgangsstroom max.: 4 A
Bedrijfsspanning Ub: 18...30 VDC
Indicatie voedingsspanning: LED groen (2x)
Signaaltype: PNP
Max. Somstroom: 8 A (bij 2-voudige voeding);8 A (bij 1-voudige voeding)
Omgevingstemperatuur: -25...80 °C.
Extra kenmerken:
Leveringsomvang: Markeerplaatjes (24x)|afsluitdop (4x)
Bevestiging: M4 (4x)
Indicatie voedingsspanning: LED groen (2x)
Nominale bedrijfsspanning UE DC: 24 V.
Bedrijfsspanning Ub: 18...30 VDC
Aanhaalmoment: 1,2 Nm ±0,2 (M4)
Materiaal behuizing: PBT
En 60068-2-27, schok: 100 g, 6 ms
En 60068-2-6, vibratie: 10...60 Hz, constante amplitude 2|mm|61...500 Hz, constante|versnelling 15 g
Omgevingstemperatuur: -25...80 °C.
Contactmateriaal: messing
Weergave schakelfunctie: LED geel (16x)
Uitgangsstroom max.: 4 A
Isolatieweerstand: ≥ 10 GOhm
Max. Somstroom: 8 A (bij 2-voudige voeding)|8 A (bij 1-voudige voeding)
Aansluiting slots: 8x M12x1-bus, 5-polig
Materiaal contactdrager: PA 6.6
Aantrekkoppel kabelstekker: 0,6 Nm + 0,1 Nm (M12|connector)
Gietwerk: Ja
Niet meegeleverd: Bevestigingsschroef M4
Potentiaalscheiding: +24 V en 0 V voor linker zijde|(slot 1, 3) en rechter zijde|(slot 2, 4) door|kabelbrug
Bestand tegen spanningspieken tot 800 V
Stroomverbruik per LED: 4 mA

: Single

Soortnaam: Passieve sensor/actorbox

Aantal signaalplaatsen: 8

Type: BPI007F

Aantal verdelers: 8-voudig

Statusweergave: Met LED

Signaaltype: PNP

Aansluiting: M12-bus

Stroombelastbaarheid per insteekplaats: 4 A

Somstroom (enkelvoudige voeding): 8 A

Max. temperatuur: 80 °C

Min. temperatuur: -25 °C

Soort aansluiting (verdeeldozen): M12-bus

Totaal aantal polen: 5

Fabrikantnr.: BPI007F

Inhoud: 1 stuk(s)

Aantal polen: 5

Stroombelastbaarheid (totaal): 8 A

Stroombelastbaarheid per I/O signaal: 4 A

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3423125 BALLUFF BPI007F Passieve sensor/actorbox Multipoolverdeler 1 stuk(s) Single

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3423125 BALLUFF BPI007F Passieve sensor/actorbox Multipoolverdeler 1 stuk(s) Single

Omschrijving

Passieve verdelers van Balluff verbinden sensoren en actuatoren met de besturing. Ze zijn ideaal voor zware omstandigheden, vooral als koel- en smeermiddelen worden gebruikt. De volledig ingegoten behuizing biedt een hoge beschermingsgraad en een uitstekende schok- en trillingsbestendigheid. Door het ontwerp passen deze interfaces zich uitstekend in alle installaties en machines aan, waarbij metalen schroefpoten de pasnauwkeurigheid van de connectoren garanderen. Alle verdelers kunnen flexibel op alle standaardprofielen en grondplaten worden gemonteerd: Hun bevestigingsgaten zijn in het midden aangebracht. En door extra bevestigingsgaten aan de zijkant kan de passieve interface ook aan de zijkant worden gemonteerd. De flexibele montage ondersteunt goed zichtbare LED's. Aansluiting steekplaatsen = 8x M12x1-bus, 5-polig, weergave voedingsspanning = LED groen (2x), weergave schakelfunctie = LED geel (16x), signaaltype = PNP, aansluiting (COM 1) = insteekklemmen, voedingsspanning Ub = 18...30 VDC, uitgangsstroom max. = 4 A, totale stroom max. = 8 A (bij 2-voeding);8 A (bij 1-voudig voeding), voeding omgevingstemperatuur = -25...80 °C.

De teksten voor dit artikel zijn automatisch vertaald.
