Name: BALLUFF Capacitieve sensor Capacitief BCS00U5 BCS00U5 Vlak PNP (l x b x h) 10.00 x 40.00 x 40.00 mm
Brand: BALLUFF
SKU: 3416746
Availability: BackOrder

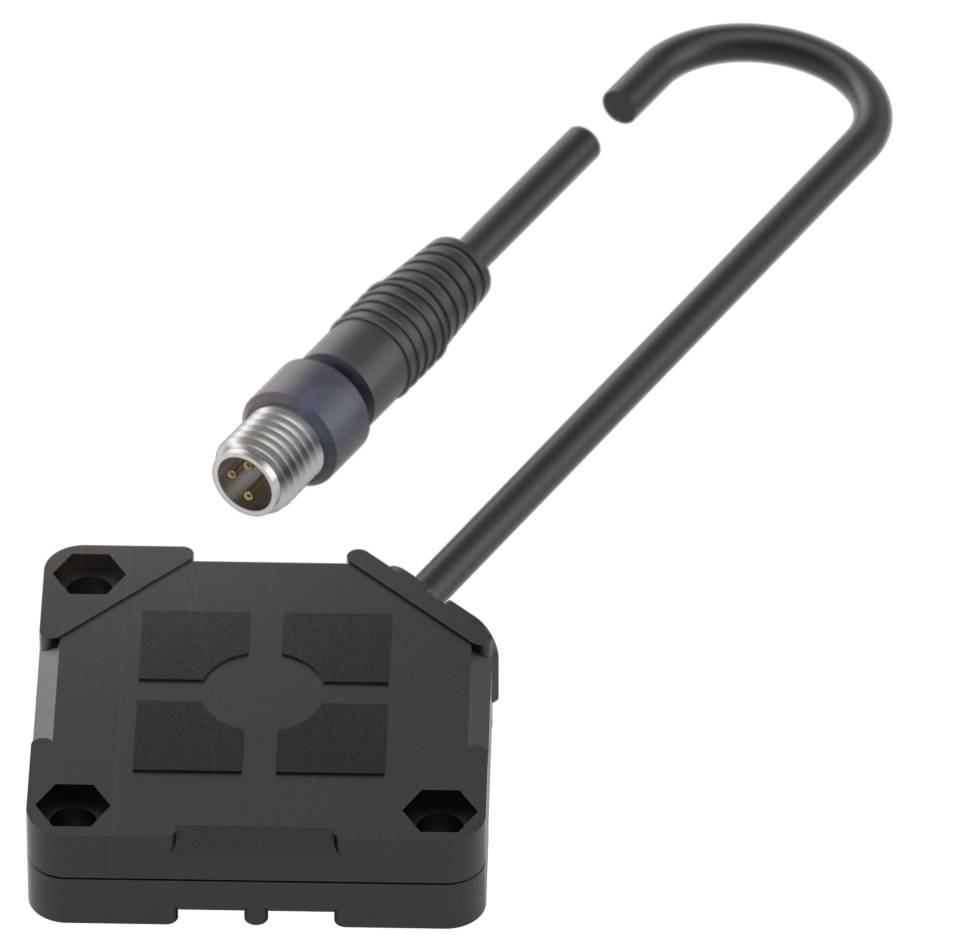

Zwarte vierkante sensor met schroefaansluiting en kabel; gebruikt in industriële toepassingen voor gegevensverzameling.

Afbeelding vergelijkbaar

Soortnaam

Capacitieve sensor

Max. voedingsspanning

30.0 V

Uitgangen

PNP

Uitvoering

Capacitief

Aansluiting

Stekker

Datasheet (PDF)

Leverbaar wo. 18 nov.

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 79,33

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Balluff BCS00U5 capacitieve naderingsschakelaar voor objectherkenning

Aansluiting: Kabel met connector, M8x1-stekker, 3-polig, 0,30 m, PUR
Afmeting: 40 x 40 x 10 mm
Inbouw: Inbouwbaar
Schakeluitgang: PNP NC
Serie: Q40

Technische specificaties

Belangrijkste kenmerken:Afmeting: 40 x 40 x 10 mm
Actief oppervlak, materiaal: PBT
Aansluiting: Kabel met connector, M8x1-stekker, 3-polig, 0,30 m, PUR
Serie: Q40
Bedrijfsspanning Ub: 10...30 VDC
Inbouw: Inbouwbaar
Materiaal behuizing: PBT
Bereik: 1...20 mm
Schakeluitgang: PNP NC
Schakelfrequentie: 100 Hz
Veiligheidsklasse: IP67
Gevoeligheid: Schakelafstand instelbaar
Omgevingstemperatuur: -5...85 °C.
Extra kenmerken:
Afmeting: 40 x 40 x 10 mm
Bedrijfsspanningsindicatie: Ja
Functieweergave: Ja
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 100 mA
Nominale isolatiespanning Ui: 75 V DC
Stand-by kabel tv max.: 25 ms
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Belastcapaciteit max. bij UE: 10 μF
Restrimpel max. (% van UE): 10%
Schakelfrequentie: 100 Hz
Spanningsval statisch max.: 2,5 V.
Aansluiting: M8X1-stekker, 3-polig
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
Hysterese H max. (% van SR): 15,0%
Nominale schakelafstand SN: 20 mm
Temperatuurafwijking max. (% van SR): 20 % [-5...55 °C]
Herhalingsnauwkeurigheid max. (% van SR): 5,0%
MTTF (40 °C): 195 A.
Actief oppervlak, materiaal: PBT
Formaat: Rechthoekig model
Inbouw: Inbouwbaar
Schakeluitgang: PNP NC
Kabeldiameter D: 3.00 mm
Kabellengte L: 0,3 m
Materiaal behuizing: PBT
Mantelmateriaal: PUR
Veiligheidsklasse: IP67
Omgevingstemperatuur: -5...85 °C.
Verontreinigingsgraad: 1
Aantal geleiders: 3
Draaddoorsnede: 0.14 mm²
Aantal pennen: 3
Merk: Global
Serie: Q40
Nullaststroom IO max. bij UE: 15 mA
Gevoeligheid: Schakelafstand instelbaar
Meetbereik: 1...20 mm
Dekselmateriaal: PBT

Soortnaam: Capacitieve sensor

Type: BCS00U5

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

Uitgangen: PNP

Kabellengte: 0.30 m

Schakelfrequentie: 100 Hz

Uitvoering: Capacitief

Aansluiting: Stekker

Type inbouw: Vlak

Materiaal (behuizing): PBT

: 1x NC

: IP67

Min. temperatuur: -5 °C

Max. temperatuur: 85 °C

: 10.00 mm

Breedte: 40.00 mm

Hoogte: 40.00 mm

Afm.: (l x b x h) 10.00 x 40.00 x 40.00 mm

Diepte: 10 m

Mantelmateriaal: PUR

Nominale spanning: 30.0 V

Voedingsspanning: 24 V/DC

Voedingsstroom: 100 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3416746 BALLUFF Capacitieve sensor Capacitief BCS00U5 BCS00U5 Vlak PNP (l x b x h) 10.00 x 40.00 x 40.00 mm

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3416746 BALLUFF Capacitieve sensor Capacitief BCS00U5 BCS00U5 Vlak PNP (l x b x h) 10.00 x 40.00 x 40.00 mm

Omschrijving

Capacitieve sensoren voor objectherkenning beschikken over een rechtlijnig elektrisch veld. U herkent zowel vaste lichamen zoals wafels, printplaten, kartonnen dozen, papierstapels, flessen, kunststof blokken en platen en vloeistoffen door tankwanden of buizen van glas en kunststof (dikte max. 4 mm). Afmeting=40 x 40 x 10 mm, serie=Q40, inbouw=vlak, aansluiting=kabel met connector, M8x1-stekker, 3-polig, 0,30 m, PUR, schakeluitgang = PNP NC NC-NC, schakelfrequentie = 100 Hz, bereik = 1...20 mm, gevoeligheid = schakelafstand instelbaar, materiaal behuizing = PBT, actief oppervlak, materiaal = PBT, omgevingstemperatuur=-5...85 °C, bedrijfsspanning Ub=10...30 VDC, goedkeuring/conformiteit=CecULusWEEE, beschermingsklasse=IP67

De teksten voor dit artikel zijn automatisch vertaald.
