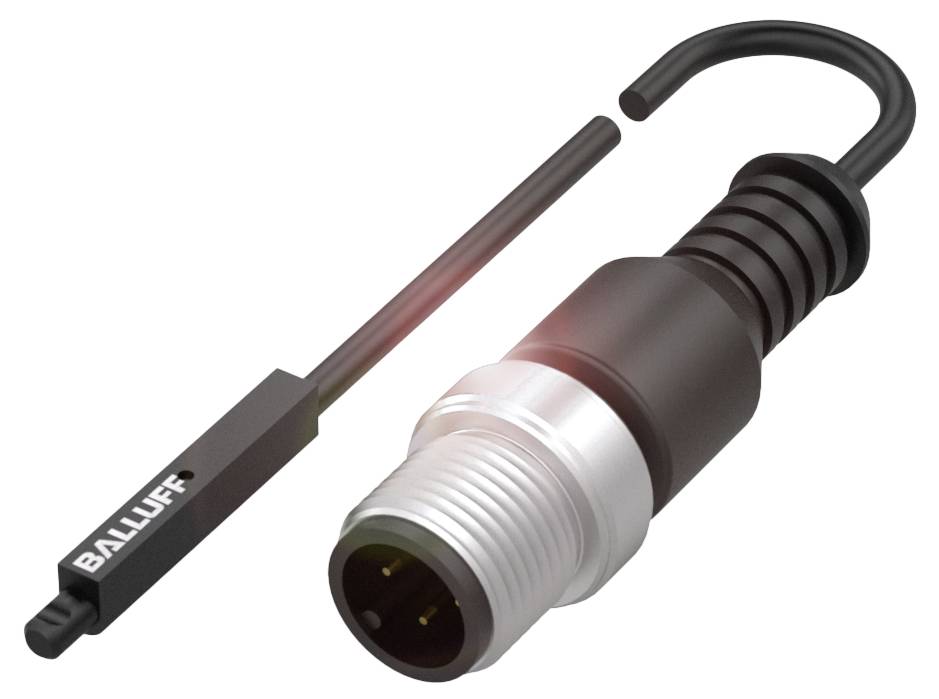

BALLUFF Magneetveldsensor Magnetisch BMF0040 BMF0040 PNP (l x b x h) 4.50 x 25.50 x 3.00 mm Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Magneetveldsensor
Max. voedingsspanning
30.0 V
Contactsoort
1 PNP
Uitgangen
PNP
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 90,90
3
3% = € 7,56
€ 88,38
5
4% = € 17,65
€ 87,37
10
5% = € 42,00
€ 86,70
25
5% = € 123,75
€ 85,95
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 90,90 / Stuk)
€ 90,90
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Balluff BMF0040 voor verschillende groefvormen met positioneerbare bevestigingshoeken
- Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
- Afmetingen: 25.5 x 3 x 4,5 mm
- Kabel: PUR, 0,5 m
- Werkingsprincipe: Magneetveldsensor
- Gleufvorm: Variabel
Technische specificaties
- Belangrijkste kenmerken:Afmeting: 25.5 x 3 x 4,5 mm
- Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
- Toepassing: Geminiaturiseerde actuatoren
- Bevestiging: Bevestigingshoek BMF 303-HW*
- Bedrijfsspanning Ub: 10...30 VDC
- Werkingsprincipe: Magneetveldsensor
- Materiaal behuizing: LCP
- Kabel: PUR, 0,5 m
- Gleufvorm: Variabel
- Schakeluitgang: PNP NO-contact
- Schakelfrequentie: 30000 Hz
- Veiligheidsklasse: IP67
- Omgevingstemperatuur: -25...85 °C.
- Extra kenmerken:
- Werkingsprincipe: Magneetveldsensor
- Afmetingen: 25.5 x 3 x 4,5 mm
- Bevestiging: Bevestigingshoek BMF 303-HW*
- Functieweergave: Ja
- Uitgangsweerstand Ra: open drain
- Nominale bedrijfsspanning UE DC: 24 V.
- Nominale bedrijfsstroom [Ie]: 100 mA
- Nominale isolatiespanning Ui: 75 V DC
- Nominale kortsluitstroom: 100 A.
- Bedrijfsspanning Ub: 10...30 VDC
- Gebruikscategorie: DC-13
- Belastcapaciteit max. bij UE: 1 μF
- Nullaststroom IO max., ongedempt: 3,5 mA
- Reststroom lr max. 10 μA
- Restrimpel max. (% van UE): 15%
- Schakelfrequentie: 30000 Hz
- Spanningsval statisch max.: 1 V.
- Aansluiting: M12x1-stekker, 4-polig, A-gecodeerd
- Kortsluitingsbeveiliging: ja
- Beveiligd tegen verkeerde polariteit: Ja
- Verwisselmogelijkheid beschermd: Ja
- MTTF (40 °C): 744 A.
- Actief oppervlak, materiaal: LCP
- Kabeldiameter D: 2.50 mm
- Kabellengte L: 0,50 m
- Materiaal behuizing: LCP
- Kabelmantelmateriaal: PUR
- Uitschakelkabel toff max.: 0,02 ms
- Inschakelkabel geluid max.: 0,02 ms
- Niet meegeleverd: Bevestigingshoek bijv. BMF 303-HW-28
- Nominale veldsterkte Hn: 1,2 kA/m.
- Beveiligde schakelveldsterkte ha: 2 kA/m.
- Hysterese H max. (% van HN): 45%
- Mantelmateriaal mechanische kenmerken: PUR
- Toepassing: Geminiaturiseerde actuatoren
Piece
- Soortnaam
Magneetveldsensor
- Type
BMF0040
- Min. voedingsspanning
10.0 V
- Max. voedingsspanning
30.0 V
- Voedingsspanning
10.0 - 30.0 V
1 PNP
- Uitgangen
PNP
- Materiaal (behuizing)
LCP
- Uitvoering
Magnetisch
- Aansluiting
M12, 4-polig
- Kabellengte
0.50 m
- Min. temperatuur
-25 °C
- Max. temperatuur
85 °C
IP67
4.50 mm
- Breedte
25.50 mm
- Hoogte
3.00 mm
- Afm.
(l x b x h) 4.50 x 25.50 x 3.00 mm
- Inhoud
1 stuk(s)
- Nominale spanning
30.0 V
- Mantelmateriaal
PUR
- Technologie
Magnetisch
- Voedingsspanning
24 V/DC
- Schakelfrequentie
30000 Hz
- Voedingsstroom
24 mA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3420044 BALLUFF Magneetveldsensor Magnetisch BMF0040 BMF0040 PNP (l x b x h) 4.50 x 25.50 x 3.00 mm Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3420044 BALLUFF Magneetveldsensor Magnetisch BMF0040 BMF0040 PNP (l x b x h) 4.50 x 25.50 x 3.00 mm Piece
Omschrijving
Onze magneetveldsensoren met flexibel bevestigingssysteem zijn geschikt voor alle groefvormen, zoals de T-, C-, rond- of trapeziumgroef. Laat u toch met speciale bevestigingshoeken door de fabrikant aan vrijwel alle cilindertypen aanpassen. Daardoor is bij de positieherkenning aan grijpers en pneumatische cilinders altijd een betrouwbaar gereedschap beschikbaar. En u bent heel flexibel. Bovendien wordt het schakelpunt slechts eenmaal afgesteld en blijft het bij het vervangen van de sensor behouden. Op deze manier verhoogt u de functionele veiligheid van uw installatie. En het vervangen van de sensor wordt ook op moeilijk toegankelijke plaatsen veiliger en lichter. Welkom neveneffect: Door onze universeel inzetbare sensortypes bespaart u opslagruimte en kunt u uw kosten verlagen. Afmeting = 25.5 x 3 x 4,5 mm, werkingsprincipe = magneetveldsensor, aansluiting = M12x1-stekker, 4-polig, A-gecodeerd, kabel = PUR, 0,5 m, toepassing = geminiaturiseerde actuatoren, bevestiging = bevestigingshoek BMF 303-HW*, behuizingsmateriaal = LCP, schakeluitgang = PNP NO NO-NO-NO, schakelfrequentie = 30000 Hz, bedrijfsspanning Ub = 10...30 VDC, omgevingstemperatuur = -25...85 °C, beschermingsklasse = IP67, goedkeuring/conformiteit = cULus, CE, CE, UKCA, WEEE
