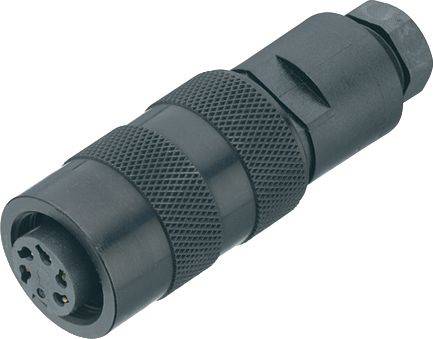

Afbeelding vergelijkbaar
binder 09 0452 70 14-20 Kabelconnector Bus, recht Totaal aantal polen: 14 Serie (ronde connectoren): 723 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Kabelconnector
Bouwtype
Bus, recht
Totaal aantal polen
14
Aansluiting
Solderen
Inhoud
1 stuk(s)
Datasheet (PDF)
Highlights & Details
09 0452 70 14 serie 723
- M16 IP67 kabeldoos
- Aantal Polen: 14
- 6,0 - 8,0 mm
- niet-afgeschermd
- solderen
- IP67
Technische specificaties
- EMC-compatibiliteit: Niet afgeschermd
- Isolatieweerstand: ≥ 10Ω
- Doorgangsweerstand: ≤ 3 mΩ
- Isolatiemateriaalgroep: III
- Overspanningcategorie I
- Verontreinigingsgraad: 1
- Materiaal contactlichaam: PBT (UL94 V-0)
- Kabeldoorvoer: 6,0 - 8,0 mm
- Montagemethode: Kabelmontage
- Type
09 0452 70 14
- Soortnaam
Kabelconnector
- Bouwtype
Bus, recht
- Totaal aantal polen
14
- Aansluiting
Solderen
- Inhoud
1 stuk(s)
- Nominale stroom
3 A
- Nominale stroom (afgerond)
3 A
- Sluiting
schroeven
- Nominale spanning
60 V
- Contactmateriaal
CuSn
- Materiaal (behuizing)
PA
AWG 24
- Fabrikantnr.
09 0452 70 14-20
- Aantal polen
14
- Max. dwarsdoorsnede
0.25 mm²
- Doorsnede bereik
0.25 mm² (max)
- Conform RoHS
Ja
IP67
- Serie
723
Documenten en downloads
Datablad
Datablad 3215018 binder 09 0452 70 14-20 Kabelconnector Bus, recht Totaal aantal polen: 14 Serie (ronde connectoren): 723 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3215018 binder 09 0452 70 14-20 Kabelconnector Bus, recht Totaal aantal polen: 14 Serie (ronde connectoren): 723 1 stuk(s)
Omschrijving
Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.
Eigenschappen:
• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
De teksten voor dit artikel zijn automatisch vertaald.
Eigenschappen:
• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
De teksten voor dit artikel zijn automatisch vertaald.
