Name: binder 77 3434 3429 20004-0300-20 Sensor/actuator connector, geassembleerd Aantal polen (sensoren): 4 Stekker, recht, Bu
Brand: binder
SKU: 3217457
Availability: InStock

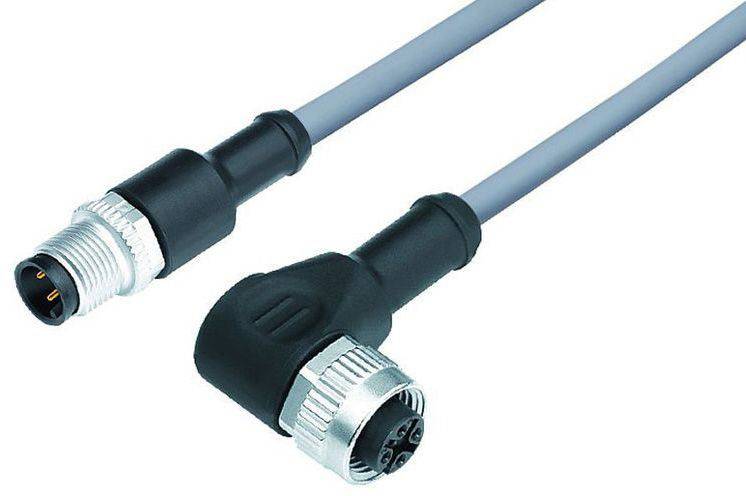

Twee industriële stekkerverbindingen met kabel: een recht en een haaks. Worden gebruikt voor het verbinden van apparaten.

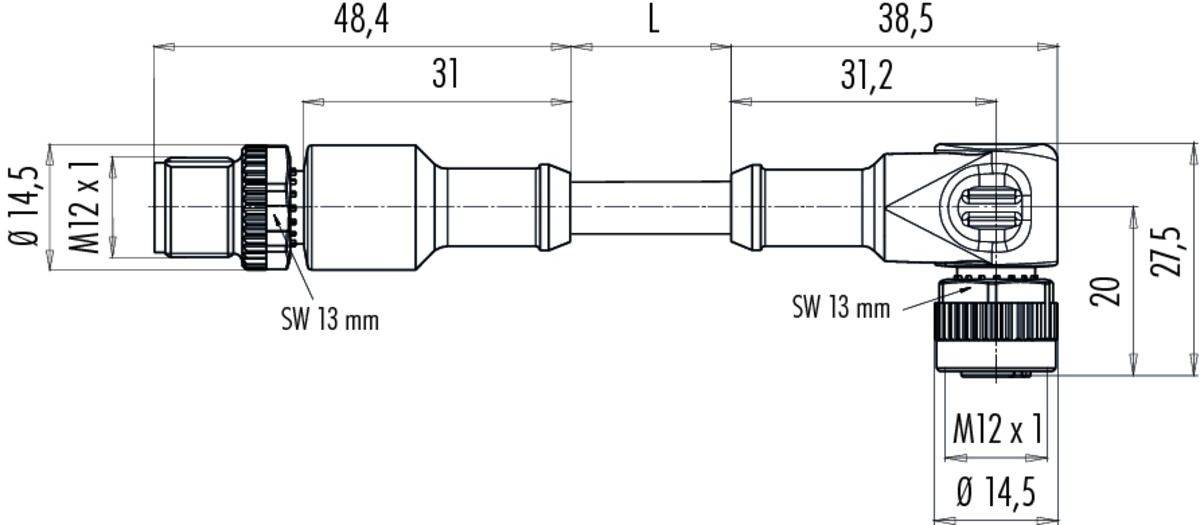

Technische tekening van een stekkerverbinding met afmetingen: Totale lengte 'L', diameter 'ø 14,5 mm', schroefdraad 'M12 x 1'.

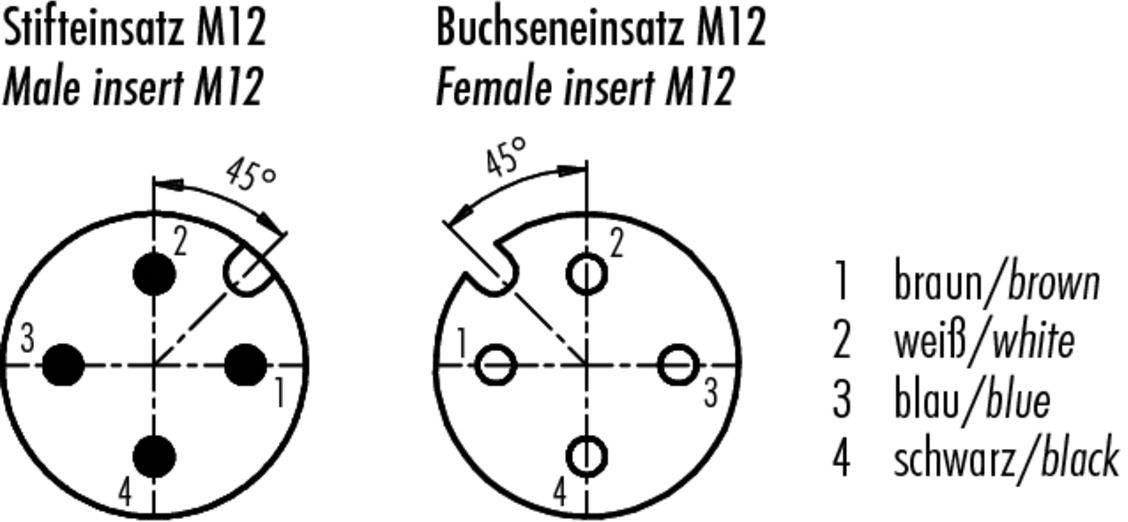

'M12-stiftinzetstuk' toont een ronde, 45° gedraaide vierpens-stekkerverbinding. 'M12-bussinzetstuk' toont het bijpassende tegenover met dezelfde indeling. Kleurcodering: 1 bruin, 2 wit, 3 blauw, 4 zwart.

1/3

Afbeelding vergelijkbaar

Soortnaam

Sensor/actuator connector, geassembleerd

Bouwtype

Stekker, recht

Bus, haaks

Aansluiting A

M12

Aansluiting B

M12

Aantal polen

Datasheet (PDF)

Leverbaar ma. 19 okt.

20 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 29,74 / Stuk)

€ 29,74

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

77 3434 3429 20004-0300 serie 763

M12-A verbindingskabel kabelstekker - haakse doos
Aantal polen: 4
niet-afgeschermd
Aangegoten op de kabel
IP68/IP69K
UL-lijst
PVC grijs
4 x 0.34 mm²

Technische specificaties

EMC-compatibiliteit: Niet afgeschermd
Doorgangsweerstand: ≤ 3 mΩ
Isolatiegroep: II.
Overspanningscategorie: II
Verontreinigingsgraad: 3
Materiaal contactlichaam: PUR
Isolatie draad: PVC
Kabeldoorsnede: 4 x 0,34 mmm
Verplaatsingssnelheid: ≤ 200 m/min (5 m horizontale afstand)
Buigradius-kabel beweegt: ≥ 10 x Ø
Buigradius kabel vast: ≥ 5 x Ø
Montagemethode: Kabelmontage

Type: 77 3434 3429 20004-0300

Soortnaam: Sensor/actuator connector, geassembleerd

Bouwtype: Stekker, recht
Bus, haaks

Aansluiting A: M12

Aansluiting B: M12

Aantal polen: 4

Kabellengte: 3 m

Mantelmateriaal: PVC

Nominale spanning: 250 V

Nominale stroom: 4 A

Nominale stroom (afgerond): 4 A

Aansluitdoorsnede (max.): 0.34 mm²

Aansluiting: Kabel met stekker

Kleur (specifiek): Grijs

Codering: A

Contactmateriaal: CuZn

Contactoppervlakte: Au (goud)

: IP68/IP69K

Min. temperatuur: -40 °C

Max. temperatuur: 105 °C

Soort sluiting: Schroef

Fabrikantnr.: 77 3434 3429 20004-0300-20

Inhoud: 1 stuk(s)

Kabel-Ø: 4.8 mm

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting B

Nominale stroom (afgerond)

Bouwtype

Aantal polen

Nominale spanning

Kabellengte

Soort schroefdraad

binder 77 3430 3429 50003-0030-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 3 Bus, recht, Stekker, recht 0.3 m 1 stuk(s)

Artikelnummer:3217340

Leverbaar di. 17 nov.

Conrad Electronic

M12

4 A

Bus, recht

250 V

0.3 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

binder 77 3430 3429 50003-0060-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 3 Bus, recht, Stekker, recht 0.6 m 1 stuk(s)

Artikelnummer:3217341

Leverbaar di. 17 nov.

Conrad Electronic

M12

4 A

Bus, recht

250 V

0.6 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,96^*

binder 77 3430 3429 50003-0100-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 3 Bus, recht, Stekker, recht 1 m 1 stuk(s)

Artikelnummer:3217342

Leverbaar di. 1 dec.

Conrad Electronic

M12

4 A

Bus, recht

250 V

1 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

binder 77 3430 3429 50003-0200-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 3 Bus, recht, Stekker, recht 2 m 1 stuk(s)

Artikelnummer:3217343

Leverbaar di. 17 nov.

Conrad Electronic

M12

4 A

Bus, recht

250 V

2 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

binder 77 3430 3429 50003-0300-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 3 Bus, recht, Stekker, recht 3 m 1 stuk(s)

Artikelnummer:3217344

Leverbaar di. 17 nov.

Conrad Electronic

M12

4 A

Bus, recht

250 V

3 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 28,09^*

binder 77 3430 3429 50003-0500-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 3 Bus, recht, Stekker, recht 5 m 1 stuk(s)

Artikelnummer:3217345

Leverbaar di. 17 nov.

Conrad Electronic

M12

4 A

Bus, recht

250 V

5 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

binder 77 3430 3429 50003-1000-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 3 Bus, recht, Stekker, recht 10 m 1 stuk(s)

Artikelnummer:3217346

Leverbaar di. 17 nov.

Conrad Electronic

M12

4 A

Bus, recht

250 V

10 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 38,83^*

binder 77 3430 3429 50004-0030-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 4 Bus, recht, Stekker, recht 0.3 m 1 stuk(s)

Artikelnummer:3217347

Leverbaar di. 17 nov.

Conrad Electronic

M12

4 A

Bus, recht

250 V

0.3 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

binder 77 3430 3429 50004-0060-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 4 Bus, recht, Stekker, recht 0.6 m 1 stuk(s)

Artikelnummer:3217348

Leverbaar di. 17 nov.

Conrad Electronic

M12

4 A

Bus, recht

250 V

0.6 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

binder 77 3430 3429 50004-0100-20 Sensor/actuator connector, geassembleerd M12 Aantal polen (sensoren): 4 Bus, recht, Stekker, recht 1 m 1 stuk(s)

Artikelnummer:3217349

Leverbaar ma. 19 okt.

19 Stuk(s)Conrad Electronic

M12

4 A

Bus, recht

250 V

1 m

M12

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

Documenten en downloads

Datablad

Datablad 3217457 binder 77 3434 3429 20004-0300-20 Sensor/actuator connector, geassembleerd Aantal polen (sensoren): 4 Stekker, recht, Bu

Omschrijving

Deze connectorsystemen bieden de perfecte oplossing voor sensoren en actuatoren in veel industriële sectoren. Wij hebben connectoren van IP40 tot IP69K, waarvan vele met UL-, VDE- en Ecolab-goedkeuring en FDA-conforme modellen in het aanbod. Gebruikers kunnen ronde connectoren met 2 tot 12 contacten en verschillende aansluitopties bestellen, waaronder soldeer-, krimp-, duik-, kabel- en kabelaansluitingen. Connectoren met M5-, M8- en M12-schroefvergrendeling zijn recht en haaks en als flensuitvoeringen verkrijgbaar. Naast duostekkers en tweevoudige verdelers is ook een grote keuze aan verbindingsleidingen verkrijgbaar.

Eigenschappen:

• 2- tot 12-polig
• IP40 tot IP69K
• schroefvergrendeling
• eenvoudige montage
• UL-, VDE- en Ecolab
-goedkeuring • verbindingsleidingen
• FDA-conforme uitvoeringen

De teksten voor dit artikel zijn automatisch vertaald.
