Name: Bürkert Draaiaandrijving 214525 2051 Materiaal (behuizing): Aluminium 1 stuk(s)
Brand: Bürkert
SKU: 3047130
Availability: InStock

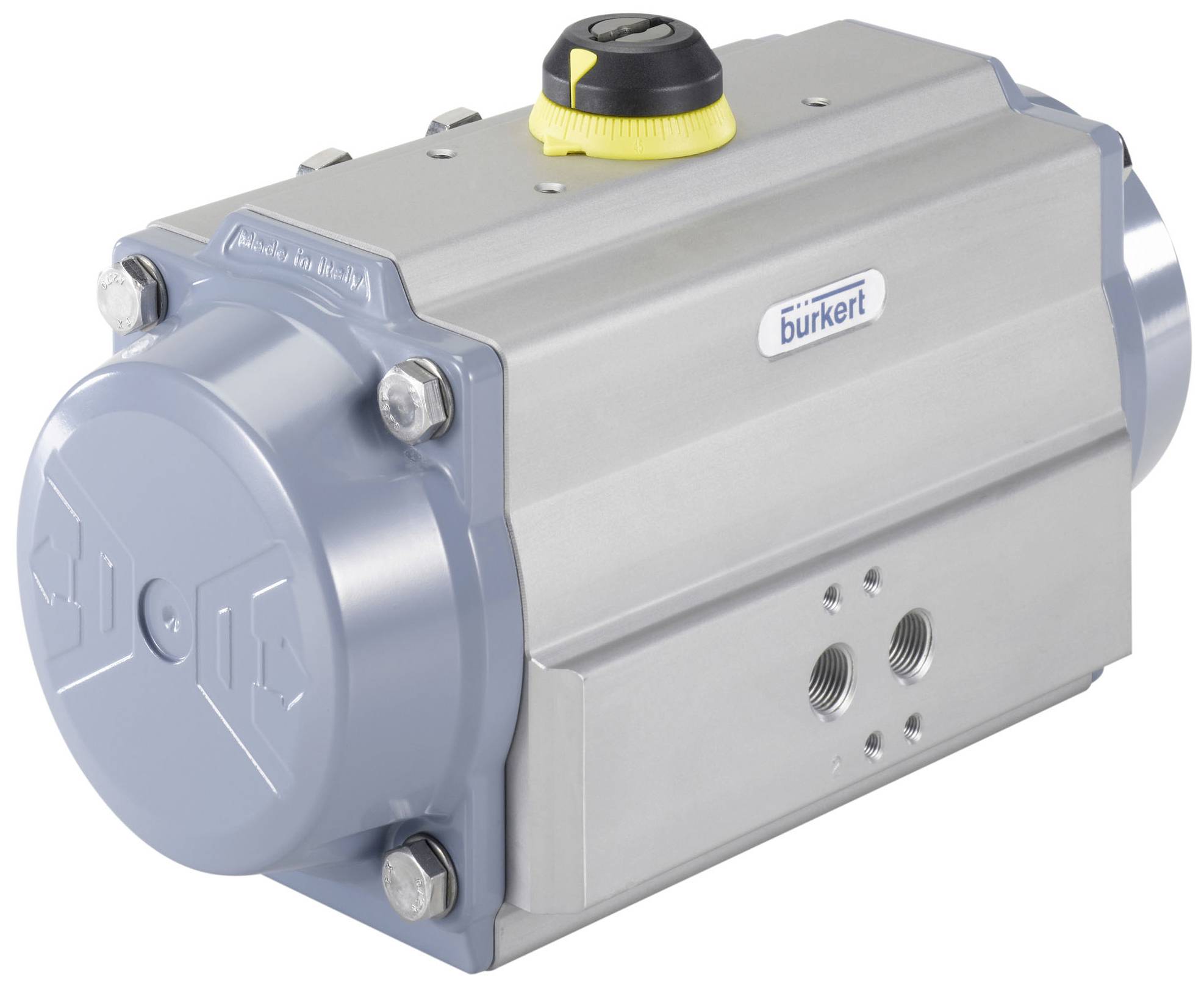

Een pneumatische aandrijving van Bürkert met een grijs behuizing en een gele draaiknop aan de bovenkant, voor het regelen van kleppen.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 230,58 / Stuk)

€ 230,58

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Pneumatische draaiaandrijving

Modulair programma voor montage op armaturen zoals kogelkranen en afsluitkleppen
Interfaces conform NAMUR en ISO 5211
Positiefeedback (ook voor ex-toepassingen) met type 1061 mogelijk
Montage van de SIDE Control Positioner type 8792/3 mogelijk
ATEX - 2014/34/EU

Technische specificaties

Aandrijving - aandrijving materiaal categorie: Lichtmetalen
Aandrijving - aandrijving materiaal: Aluminium
Aandrijving - stuurluchtaansluiting type: Binnendraad
Aandrijving - stuurluchtaansluiting schroefdraadtype: G
Aandrijving - stuurluchtaansluiting diameter (inch): 1/8 inch
Aandrijving - hefbegrenzing: H005 standaard
Aandrijving - draaiaandrijving: Maat 100
Aandrijving - aantal veerpakketten / veren per aandrijfzuiger: Geen
Aandrijving - draaihoek: 90 graden
Aandrijving - montageflens conform ISO 5211: Ja
Aandrijving - interface aandrijving/koppeling flens: F05/F07
Aandrijving - interface aandrijving/koppeling as: 17 mm
Afdichtingsmateriaal - zuigerafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - zuigerafdichting materiaal: M-NBR
Druk & temperatuur - temperatuur omgeving min: -40 °C.
Druk & temperatuur - temperatuur omgeving max.: 80 °C.
Druk & temperatuur - stuurdruk min. 2,5 bar
Druk & temperatuur - stuurdruk max. 8 bar
Functies - noodreset: Nee
Apparaateigenschappen - productsubgroep: Aandrijvingen
Werking - ventielfunctie aantal schakelstanden: 2
Werking - stuurfunctie: I - dubbelwerkend

Soortnaam: Draaiaandrijving

Operationele druk (max.): 8 bar

Min. temperatuur apparaat: -40 °C

Max. temperatuur apparaat: 80 °C

Fabrikantnr.: 214525

Bouwgrootte: 100

Werkingsdruk (min.): 2.5 bar

Min. werkdruk: 2.5 bar

Aandrijving: Perslucht

Afdichtmateriaal: NBR

Materiaal (behuizing): Aluminium

Materiaal: Aluminium

Max. omgevingstemperatuur: 80 °C

Min. omgevingstemperatuur: -40 °C

Wijze van werking: Dubbelwerkend

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3047130 Bürkert Draaiaandrijving 214525 2051 Materiaal (behuizing): Aluminium 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047130 Bürkert Draaiaandrijving 214525 2051 Materiaal (behuizing): Aluminium 1 stuk(s)

Omschrijving

De pneumatische zwenkaandrijving type 2051 bestaat uit een eenvoudige of dubbelwerkende pneumatische lineaire zuigeraandrijving met een universele mechanische interface conform ISO 5211. Door de druk van de stuurlucht resp. de kracht van de terugstelvelden wordt de aandrijfas 90° gedraaid. De draaibeweging kan op zijn beurt worden gebruikt voor het bedienen van overeenkomstige actuatoren zoals kogelkranen of afsluitkleppen.
Bovendien kan de draaiaandrijving worden gecombineerd met de positiegevers uit de serie 8792/3. Voor het opvragen van de positie kan de aandrijving met de eindladenterugmeldboxen van serie 1061 worden uitgerust.

De teksten voor dit artikel zijn automatisch vertaald.
