Name: Bürkert Magneetventiel 353596 0330 24 V G 1/4 mof Nominale breedte 3 mm 1 stuk(s)
Brand: Bürkert
SKU: 3047665
Availability: InStock

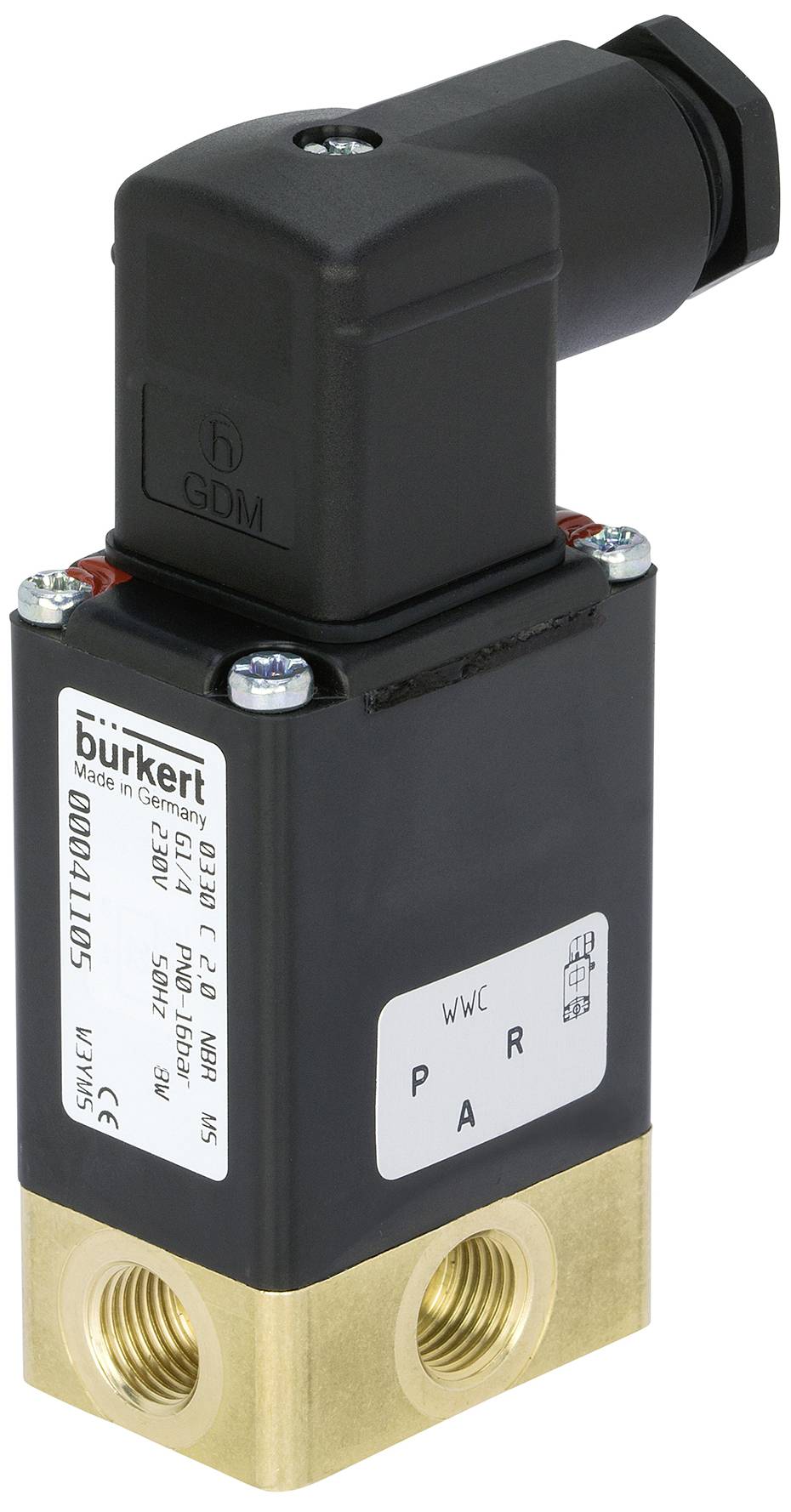

Een zwart, rechthoekig elektromagnetisch ventiel van metaal met aansluitingen. Opdruk 'Burkert' en technische details op etiket.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 392,56 / Stuk)

€ 392,56

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3/2-weg magneetventiel ex; direct werkend

Direct werkende, met media gescheiden klep tot nominale breedte DN 5
Onderhoudsvrije vouwtanktechniek
Trillingsbestendig, vastgeschroefd spoelsysteem
Servicevriendelijke, robuuste handbediening
Explosieveilige uitvoeringen

Technische specificaties

Materiaal: Messing
Afdichtingsmateriaal NBR
Nominale breedte: 3 mm
Leidingaansluiting: G 1/4 mof
Bijzonderheid: Kabellengte 3000 mm
Spanning: 24 volt
Frequentie: Gelijk- en wisselstroom (AC/DC)
Missing kenmerken: EPS 16 ATEX 1111 X / IECEx EPS 16.0049X, 2G T4 IIC / 2D T130°C IIIC, Tumg -40°C tot +60°C, enkele en blokmontage
Mediumtemperatuur (graden C) (max.): 80
Omgevingstemperatuur (graden C) (max.): 55
Druk (bar) (max.): 10
Werking: 3/2-weg; in rustpositie uitgang A ontlast
Opgenomen vermogen: 40 watt start, 3 watt gebruik
QNN-WAARDE (L/MIN): 195
Inschakelduur (%): 100
Openingtijd (msec) (max.): 30
Sluittijd (ms) (max.): 40
KV-WAARDE (M*3/H): 0,18
Openingstijd (ms) (min.): 15
Sluittijd (ms) (min.): 30

Soortnaam: Magneetventiel

Voedingsspanning: 24 V

Operationele druk (max.): 10 bar

Materiaal (behuizing): Messing

Aansluiting: G 1/4 mof

Temperatuurbereik van het medium: 80 °C (max)

Fabrikantnr.: 353596

Afdichtmateriaal: NBR

Functie: 3/2-weg

Max. medium temperatuur: 80 °C

Nominale breedte: 3 mm

QNn-waarde: 195 l/min

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -40 °C

KV-waarde: 0.18 m³/h

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Materiaal (behuizing)

Operationele druk (max.)

Voedingsspanning

Bürkert Direct bedienbaar ventiel 122101 0330 24 V/DC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Artikelnummer:623811

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

RVS

3 bar

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 329,75^*

Bürkert Direct bedienbaar ventiel 124909 0330 230 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623812

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

Messing

10 bar

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124912 0330 230 V/AC G 1/4 mof Nominale breedte 4 mm Directwerkend 1 stuk(s)

Artikelnummer:623813

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

Messing

5 bar

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124922 0330 24 V/DC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623815

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

Messing

12 bar

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124925 0330 230 V/AC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623816

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

Messing

12 bar

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124927 0330 24 V/DC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623818

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

Messing

8 bar

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124928 0330 24 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623819

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

Messing

8 bar

24 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124930 0330 230 V/AC G 1/4 mof Nominale breedte 3 mm Directwerkend 1 stuk(s)

Artikelnummer:623821

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

Messing

8 bar

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Bürkert Direct bedienbaar ventiel 124932 0330 24 V/DC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623823

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

RVS

12 bar

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Bürkert Direct bedienbaar ventiel 124933 0330 24 V/AC G 1/4 mof Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:623825

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/4 mof

RVS

12 bar

24 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 293,39^*

Documenten en downloads

Datablad

Datablad 3047665 Bürkert Magneetventiel 353596 0330 24 V G 1/4 mof Nominale breedte 3 mm 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047665 Bürkert Magneetventiel 353596 0330 24 V G 1/4 mof Nominale breedte 3 mm 1 stuk(s)

Omschrijving

De klep 0330 is een direct werkende, met media gescheiden klep voor de vouwer. Het is verkrijgbaar in 3/2- en 2/2-weg uitvoering. Als 3/2-weg versie kan deze als verdeler- of mengventiel worden gebruikt. Afhankelijk van de toepassingen zijn er verschillende membraanmaterialen en werkingswijzen beschikbaar. Het behuizingsaanbod bestaat uit messing, roestvrij staal en polypropyleen. De magneetspoelen worden met een chemisch zeer duurzaam epoxide geperst. Omdat het spoelsysteem door een membraan van het medium is gescheiden, is het ventiel bijzonder geschikt voor kritische media zoals agressieve zuren en logen. Voor de ingebruikname en controle is de 0330 voorzien van een handbediening. Om de energiebehoefte te verminderen, kunnen alle spoelen met een elektronische vermogensverlaging of als impulsuitvoering worden geleverd. De schakeltoestand kan via een positieterugmelding als binair- of NAMUR-signaal plaatsvinden.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
