Name: Bürkert Magneetventiel 389550 6014 230 V G 1/4 Nominale breedte 2 mm Directwerkend 1 stuk(s)
Brand: Bürkert
SKU: 3047994
Availability: InStock

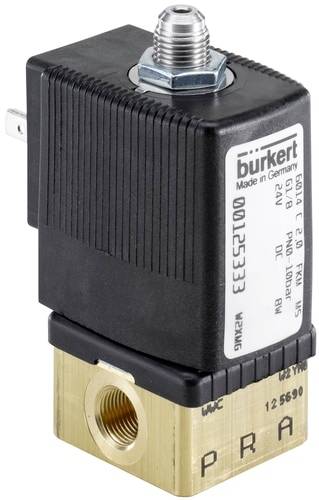

Een magneetventiel van Bürkert. Zwarte behuizing bovenaan, met een metalen spanmoer, en een goudkleurige basis eronder.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

5 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 123,96 / Stuk)

€ 123,96

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3/2-weg magneetventiel, direct werkend

Direct werkende en compacte klep tot nominale breedte DN 2,5
Trillingsbestendig, vastgeschroefd spoelsysteem
Banjo-schroefverbinding voor directe montage op pneumatische ventielen
Explosieveilige uitvoeringen
Energiebesparende kick- en drop-uitvoeringen beschikbaar

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Elastomeren
Afdichtingsmateriaal - Zitafdichting materiaal: FKM (fluorrubber)
Afdichtingsmateriaal - afdichting naar buiten materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 120 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - uitvoering met goede druk: Nee
Druk & temperatuur - nominale druk max. (vloeistof): 10 bar
Druk & temperatuur - nominale druk max. (gas): 10 bar
Elektrische aansluiting - elektrische aansluiting soort: Stekkerbeeld vorm A conform DIN en 175301-803
Elektrische aansluiting - elektrische aansluiting positie: In doorstroomrichting links
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2 + aardleiding
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - schakeltijd openen max.: 15 ms
Apparaateigenschappen - schakeltijd sluiten max.: 20 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Apparaateigenschappen - vacuümuitvoering: Nee
Eigenschappen van het apparaat - aandrijftype: Hefanker
Apparaateigenschappen - werking: Direct werkend
Eigenschappen apparaat - scheiding van media: Nee
Eigenschappen apparaat - schakelfunctie: On/off
Apparaateigenschappen - schakeltijd openen min. 10 ms
Apparaateigenschappen - schakeltijd sluiten min: 15 ms
Apparaateigenschappen - uitvoering analyse: Nee
Kenmerken apparaat - klepinstelling openingstijd: Nee
Apparaateigenschappen - ventielinstelling sluittijd: Nee
Kenmerken apparaat - Oliebrander ventiel: Nee
Eigenschappen apparaat - stoomuitvoering: Nee
Eigenschappen apparaat - hoofdventiel met geïntegreerde zeef: Nee
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 2 mm
Nominale breedte (kV-waarde) - kV-waarde (water): 0,086 m3/h
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (inch): 5/64 inch
Proces-/leidingaansluiting - leidingaansluiting 1 type: Banjo
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1/4
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 type: Banjo
Proces-/leidingaansluiting - Leidingaansluiting 2 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 2 schroefdraadaanduiding: 1/4
Proces-/leidingaansluiting - leidingaansluiting 3 type: Buitendraad
Proces-/leidingaansluiting - Leidingaansluiting 3 schroefdraadtype: G
Proces-/leidingaansluiting - leidingaansluiting 3 schroefdraadaanduiding: 1/8
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Nee
Spanning - spanning min / nominale spanning: 230 V.
Spanning - spanning max. / nominale spanning: 230 V.
Spanning - wisselspanning: Ja
Spanning - gelijkspanning: Nee
Spanning - spanningstolerantie positief: 10%
Spanning - spanningstolerantie negatief: 10%
Spoel (kern) - spoelgrootte: 32 mm
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - geluidsarme uitvoering: Nee
Spoel (kern) - spoel type: Overgestoken
Spoel (kern) - spoel materiaal (omhulsel): EP (epoxyhars)
Spoel (kern) - spoel bijzonderheid: Voor hoge temperaturen
Spoel (kern) - thermische isolatieklasse van de aandrijving: H
Spoel (kern) - inschakelvermogen AC: 24 V.
A
Spoel (kern) - nominaal vermogen AC: 17 V.
A
Materialen - hoofdventiel materiaal met contact met het medium: PPS (polyfenyleensulfide)
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open C - in rustpositie gesloten - drukaansluiting 1 (P/NC), werkaansluiting 2 (A/OUT) na aansluiting 3 (R/NO) open
Werking - handbediening: Ja
Werkingswijze - handmatige bediening type: Toetsknop met vergrendeling beveiligd
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja
Goedkeuringen - nominaal vermogen: 8 W.
Spanning frequentie: 50 Hz

Soortnaam: Magneetventiel

Voedingsspanning: 230 V

Operationele druk (max.): 0 bar

Materiaal (behuizing): Polyamide

Aansluiting: G 1/4

Bedrijfstemperatuurbereik: -10 °C (min)

Temperatuurbereik van het medium: -10 tot 120 °C

Fabrikantnr.: 389550

Werkingsdruk (min.): 0 bar

Min. bedrijfstemperatuur: -10 °C

Afdichtmateriaal: FKM

Functie: 3/2 gesloten monostabiel

Max. medium temperatuur: 120 °C

Min. medium temperatuur: -10 °C

Nominale breedte: 2 mm

Bijzonderheden: Flens

: IP65

Max. omgevingstemperatuur: 55 °C

Min. omgevingstemperatuur: -10 °C

Wijze van werking: Directwerkend

KV-waarde: 0.086 m³/h

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Materiaal (behuizing)

Operationele druk (max.)

Soortnaam

Voedingsspanning

Bürkert Hefankerventiel 125335 6014 110 V G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351291

Leverbaar vr. 30 okt.

10 Stuk(s)Conrad Electronic

G 1/8

Messing

10 bar

Hefankerventiel

110 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Bürkert Hefankerventiel 125359 6014 110 V G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2350841

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

G 1/8

Messing

10 bar

Hefankerventiel

110 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Bürkert Hefankerventiel 125366 6014 230 V Flens, G 1/8 Nominale breedte 1.5 mm Directwerkend 1 stuk(s)

Artikelnummer:2351292

Leverbaar vr. 30 okt.

20 Stuk(s)Conrad Electronic

Flens

Messing

16 bar

Hefankerventiel

230 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Bürkert Hefankerventiel 125367 6014 24 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351275

Leverbaar vr. 30 okt.

45 Stuk(s)Conrad Electronic

Flens

Messing

10 bar

Hefankerventiel

24 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Bürkert Hefankerventiel 125368 6014 24 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351293

Leverbaar vr. 30 okt.

30 Stuk(s)Conrad Electronic

Flens

Messing

10 bar

Hefankerventiel

24 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Bürkert Hefankerventiel 125370 6014 230 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351294

Leverbaar vr. 30 okt.

10 Stuk(s)Conrad Electronic

Flens

Messing

10 bar

Hefankerventiel

230 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Bürkert Hefankerventiel 125371 6014 24 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351273

Leverbaar vr. 30 okt.

25 Stuk(s)Conrad Electronic

Flens

Messing

10 bar

Hefankerventiel

24 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Bürkert Hefankerventiel 125372 6014 24 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351295

Leverbaar vr. 30 okt.

15 Stuk(s)Conrad Electronic

Flens

Messing

10 bar

Hefankerventiel

24 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Bürkert Hefankerventiel 125373 6014 110 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2350749

Leverbaar vr. 30 okt.

1 Stuk(s)Conrad Electronic

Flens

Messing

10 bar

Hefankerventiel

110 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Bürkert Hefankerventiel 125374 6014 230 V Flens, G 1/8 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Artikelnummer:2351298

Leverbaar vr. 30 okt.

20 Stuk(s)Conrad Electronic

Flens

Messing

10 bar

Hefankerventiel

230 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Documenten en downloads

Datablad

Datablad 3047994 Bürkert Magneetventiel 389550 6014 230 V G 1/4 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047994 Bürkert Magneetventiel 389550 6014 230 V G 1/4 Nominale breedte 2 mm Directwerkend 1 stuk(s)

Omschrijving

De klep 6014 is een direct werkende klep voor de hefvoorziening. Ter verhoging van de druk- en lekkageveiligheid zijn pluggen en kerngeleidingsbuizen met elkaar gelast. Afhankelijk van de toepassing zijn er verschillende combinaties van afdichtingsmateriaal beschikbaar. Een borstelspecifieke flensuitvoering (SPB) maakt de ruimtebesparende koppeling van kleppen op een multiaansluitplaat mogelijk. Voor het verminderen van het elektrische stroomverbruik tijdens het gebruik zijn kick- en drop-spoelen verkrijgbaar.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
