Name: Bürkert Pneumatiekventiel 2006 337669 0 tot 16 bar 1 stuk(s)
Brand: Bürkert
SKU: 3047396
Availability: InStock

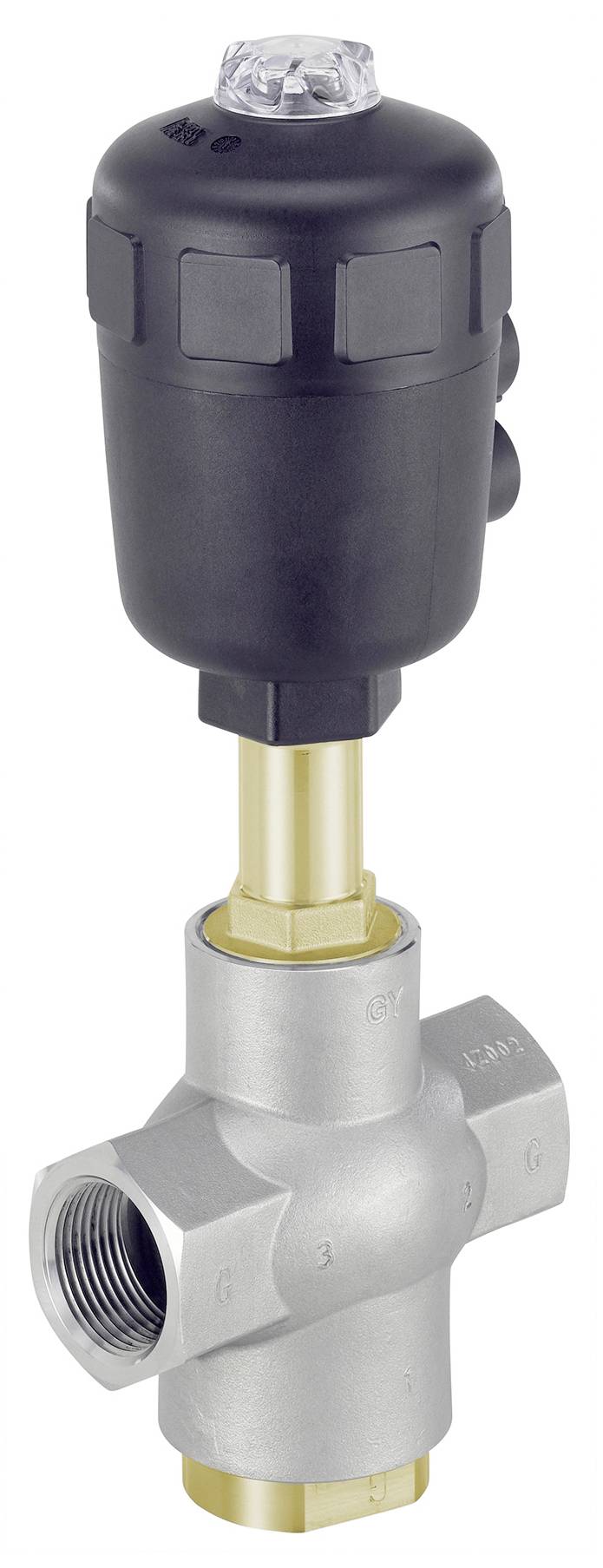

Ventiel met zwarte draaiknop en zilveren behuizing, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 458,68 / Stuk)

€ 458,68

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aandrijving - uitvoering aandrijving: Classic
Aandrijving - grootte aandrijving: 63 mm
Aandrijving - instelvraag via magneetzuiger: Nee
Aandrijving - aandrijving materiaal categorie: Kunststoffen
Aandrijving - aandrijving materiaal: PA (polyamide)
Aandrijving - O-ring tussen deksel en loopbus: Nee
Aandrijving - stuurluchtaansluiting type: Binnendraad
Aandrijving - stuurluchtaansluiting schroefdraadtype: G
Aandrijving - stuurluchtaansluiting diameter (inch): 1/4 inch
Aandrijving - stuurluchtaansluiting positie: In kabelrichting
Aandrijving - stuurluchtaansluiting materiaal: Roestvrij staal
Aandrijving - stuurluchtboring diameter: 2 mm
Aandrijving - interface voor aandrijving: Metrisch
Aandrijving - aandrijving verhoogde chemische bestendigheid: Nee
Aandrijving - regelkegel: Nee
Aandrijving - stuurluchtaansluiting 1 voorgemonteerd: Conische plug
Aandrijving - stuurluchtaansluiting 2 voorgemonteerd: Conische plug
Afdichtingsmateriaal - Zitafdichting materiaal categorie: Kunststoffen
Afdichtingsmateriaal - Zitafdichting materiaal: PTFE (polytetrafluorethyleen)
Afdichtingsmateriaal - afdichting nippel-behuizing materiaal: Grafiet
Afdichtmateriaal - verpakte afdichting meegeleverd: Nee
Druk & temperatuur - nominale druk (DIN en 1333): PN 16
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 180 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 0 bar
Druk & temperatuur - stuurdruk min. 4,7 bar
Druk & temperatuur - stuurdruk max. 10 bar
Druk & temperatuur - nominale druk (DIN en 1759): Klasse 150
Druk & temperatuur - stuurdruk vacuüm: Nee
Apparaateigenschappen - productsubgroep: Op/op ventielen
Eigenschappen apparaat - inbouwlengte: 105 mm
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Pneumatisch
Eigenschappen apparaat - Ventielloopbouw: Ventiel compleet
Kenmerken apparaat - ruwe klepbehuizing productie: Gegoten
Eigenschappen apparaat - aanstroming: Willekeurig
Apparaateigenschappen - vacuümuitvoering: Nee
Apparaateigenschappen - zuurstofuitvoering: Nee
medium & kalibratie - geschikt voor CIP: Ja
medium & kalibratie - geschikt voor SIP: Ja
Nominale breedte (kV-waarde) - nominale breedte behuizing: 25 mm
Nominale breedte (kV-waarde) - nominale breedte behuizing (IN): 1 inch
Nominale breedte (kV-waarde) - nominale zitafstand: 25 mm
Proces-/leidingaansluiting - leidingaansluiting 1 type: Binnendraad
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadaanduiding: 1
Proces-/leidingaansluiting - Leidingaansluiting 1 schroefdraadtype: G
Materialen - ventielbehuizing materiaal categorie: Metalen
Materiaal - ventielbehuizing materiaal: Roestvrij staal
Materialen - klepbehuizing oppervlaktebewerking binnen: Onbehandeld
Materialen - klepbehuizing oppervlaktebewerking buitenkant: Onbehandeld
Werkingswijze - Fluidische leidingaansluiting aantal: 3
Werking - ventielfunctie aantal schakelstanden: 2
Werking - handbediening: Nee
Werkingswijze - besturingsfunctie: A - in rustpositie gesloten (NC)
Werking - extra handbediening meegeleverd: Nee
Goedkeuringen - testcertificaat 3.1 meegeleverd: Nee
Type goedkeuring: IECEX, ATEXECEx, ATEX
Type goedkeuring: Ex h IIC T4 GB, II 2 D ex h IIIC T135°C dB, ex h IIIC T135°C dB, II 2 G ex h IIC T4 GB

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 337669

Afm.: (Ø x d) 63 mm x 105 mm

Operationele druk (max.): 16 bar

Werkingsdruk (min.): 0 bar

Bedrijfsdruk: 0 tot 16 bar

Aandrijving: Perslucht

Diepte: 105 mm

Diameter: 63 mm

Buis-Ø: 1 inch

Type: 2006

Max. medium temperatuur: 180 °C

Min. medium temperatuur: -10 °C

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3047396 Bürkert Pneumatiekventiel 2006 337669 0 tot 16 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047396 Bürkert Pneumatiekventiel 2006 337669 0 tot 16 bar 1 stuk(s)

Omschrijving

De Bürkert 3/2-weg stoelklep type 2006 bestaat uit een pneumatisch bediende CLASSIC-aandrijving en een 3-weg klepbehuizing. Afhankelijk van de omgevingstemperatuur is de aandrijving in twee verschillende materialen, PA en PPS, verkrijgbaar. Door het verwisselen van druk- en werkaansluitingen kunnen verschillende fluidische besturingsfuncties worden gerealiseerd, bijvoorbeeld het mengen of verdelen van media. De voor stroming geoptimaliseerde klepbehuizing van het type 2006 maakt uitstekende doorstroomwaarden mogelijk. De beproefde, zelfnastellende stopbus garandeert daarbij de hoge dichtheid en daarmee een betrouwbare werking over jaren. De aansturing van de 3-wegklep type 2006 gebeurt via een proefventiel of bij centrale automatisering via een ventieleiland. De directe montage van een elektrische positieterugmelder is eenvoudig te realiseren. Voor de gebruiker is het compacte type 2006 daarmee vaak het economische alternatief voor twee afzonderlijke afsluitkleppen.

De teksten voor dit artikel zijn automatisch vertaald.
