Name: Bürkert Pneumatiekventiel 6511 187604 2.5 tot 10 bar 1 stuk(s)
Brand: Bürkert
SKU: 3046880
Availability: BackOrder

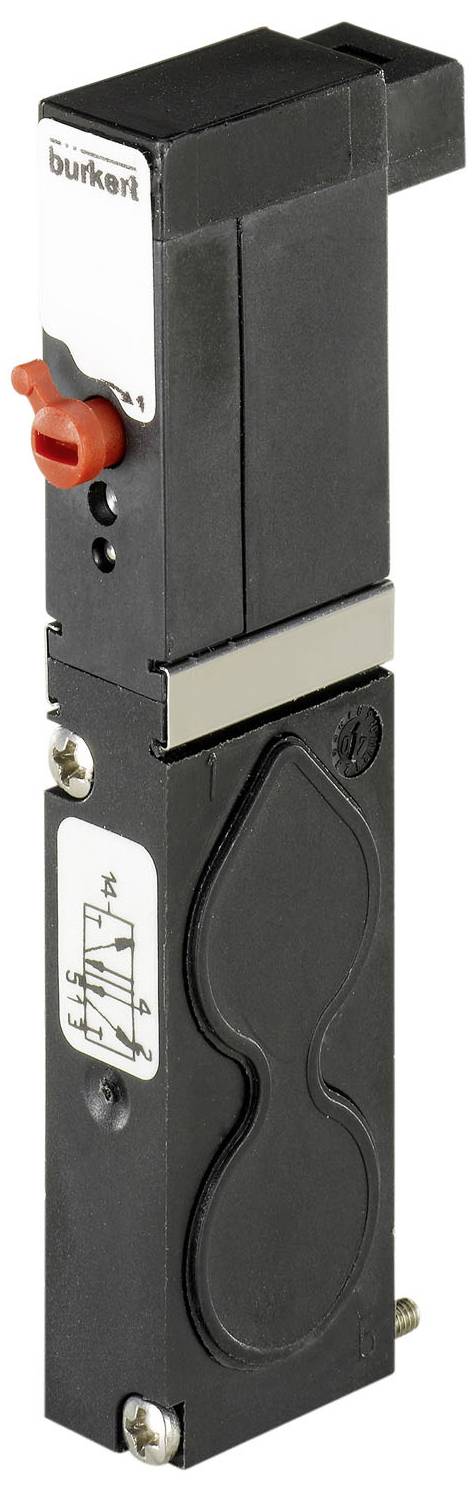

Een zwart, rechthoekig onderdeel met metalen accenten, een rode knop bovenop en een schematische tekening aan de zijkant.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 104,99 / Stuk)

€ 104,99

incl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Uitrusting (ventieleiland) - oprijmaat 1: 11 mm
Afdichtingsmateriaal - hoofdventiel afdichting materiaal: NBR (nitrilrubber)
Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 50 °C
Druk & temperatuur - temperatuur omgeving min: -10 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 2,5 bar
Druk & temperatuur - nominale druk max. 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting type: Stekker - rechthoek rastermaat 5,08
Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
Elektrische aansluiting - elektrische aansluiting aantal contacten: 2
Elektrische aansluiting - elektrische aansluiting polariteit: Rechter pin pluspool
Apparaateigenschappen - productsubgroep: Pneumatische ventielen
Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Elektrisch
Apparaateigenschappen - schakeltijd openen max.: 10 ms
Apparaateigenschappen - schakeltijd sluiten max.: 15 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Apparaateigenschappen - bevestiging type: Schroeven die kunststof snijden
Apparaateigenschappen - bevestiging afmetingen: M2 x 20
Apparaateigenschappen - bevestiging materiaal: Staal
Nominale breedte (kV-waarde) - QNn-waarde (gas): 150 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 0,6 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 2,5 mm
Proces-/leidingaansluiting - voedingsaansluiting type: Flens
Proces-/leidingaansluiting - Flensbeeld: FM09
Proces-/leidingaansluiting - werkaansluiting type: Flens
Proces-/leidingaansluiting - werkaansluiting positie: Op de pneumatische module
Proces-/leidingaansluiting - werkaansluiting flensbeeld: FM09
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP20
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Nee
Spanning - gelijkspanning: Nee
Spoel (kern) - spoelgrootte: 10 mm
Spoel (kern) - elektrisch stroomverbruik min.: 0,8 W.
Spoel (kern) - elektrisch stroomverbruik max.: 0,8 W.
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Nee
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
Materialen - voorsturing materiaal contact met het medium: PPS (polyfenyleensulfide)
Materialen - voorsturing materiaal omgevingscontact: PPS (polyfenyleensulfide)
Werkingswijze - Fluidische leidingaansluiting aantal: 5
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: H/Z - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 GESCH/Z - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 GESC
Werking - handbediening: Ja
Werkingswijze - handmatige bediening type: Draaihendel en toetsknop gecombineerd
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 187604

Operationele druk (max.): 10 bar

Werkingsdruk (min.): 2.5 bar

Bedrijfsdruk: 2.5 tot 10 bar

Aandrijving: Perslucht

Breedte: 11 mm

Buis-Ø: 2.5 mm

: IP20

Type: 6511

Max. medium temperatuur: 50 °C

Min. medium temperatuur: -10 °C

Documenten en downloads

Datablad

Datablad 3046880 Bürkert Pneumatiekventiel 6511 187604 2.5 tot 10 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3046880 Bürkert Pneumatiekventiel 6511 187604 2.5 tot 10 bar 1 stuk(s)

Omschrijving

Type 6511 bestaat uit een vooruitstuurflipper-magneetventiel type 6144 en een pneumatische stoelventiel. Het flipperwersysteem maakt het schakelen van hoge drukken bij een laag stroomverbruik en met korte schakeltijden mogelijk. Alle ventielen zijn standaard voorzien van handnoodbediening. Type 6511 is koppelbaar en met stekkeraansluiting naar achteren bij voorkeur op ventieleilanden type 8640 en met stekkeraansluiting aan de voorkant bij voorkeur op ventielblokken voor het aansturen van pneumatische aandrijvingen te gebruiken

De teksten voor dit artikel zijn automatisch vertaald.
