Name: Bürkert Pneumatiekventiel 6519 350491 2 tot 10 bar 1 stuk(s)
Brand: Bürkert
SKU: 3047557
Availability: InStock

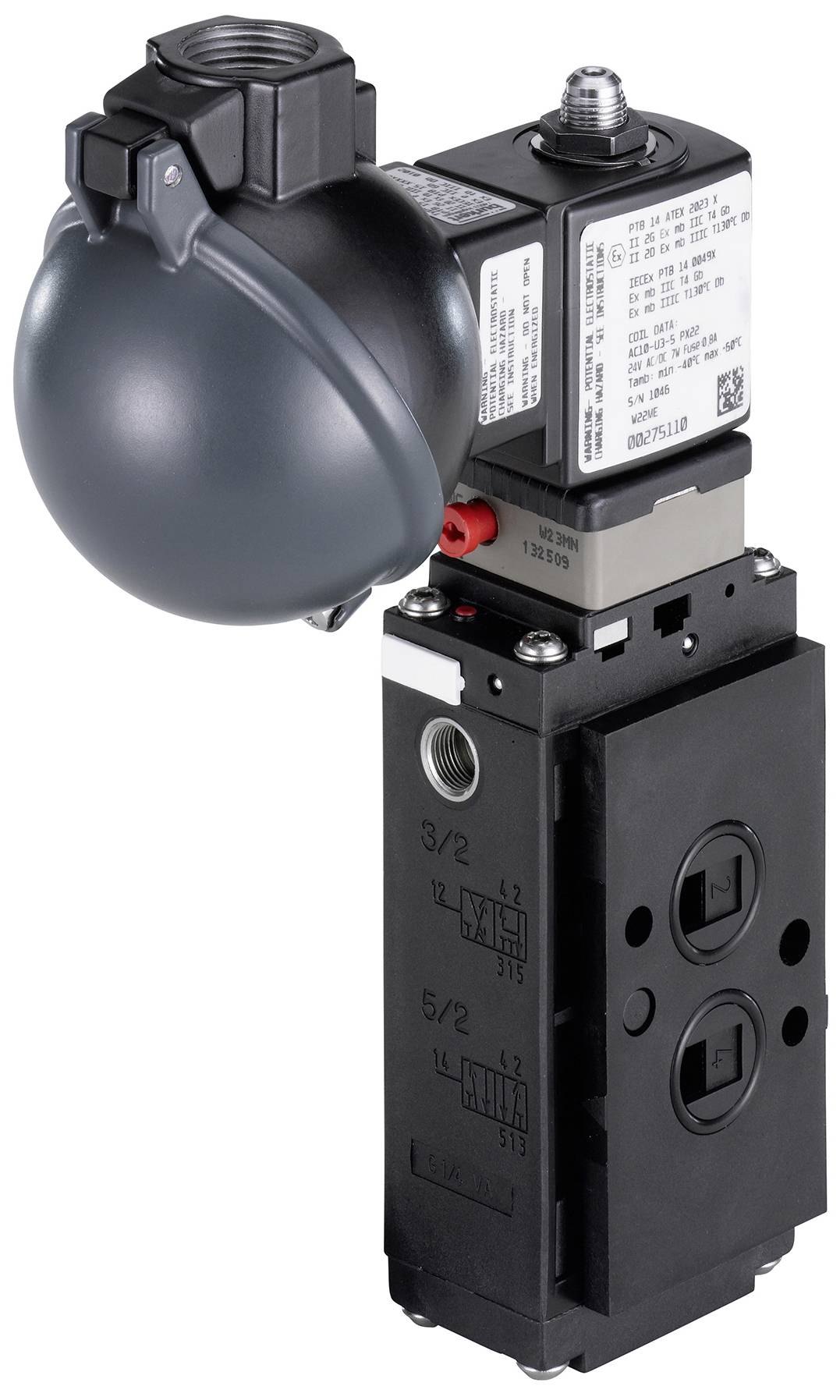

Een elektronisch ventiel met meerdere aansluitingen, een zwarte behuizing en een rond, grijs bedieningselement bovenaan.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 30 okt.

1 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 276,86 / Stuk)

€ 276,86

excl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3/2-en 5/2-weg pneumatisch ventiel 32 mm

Grote doorstroming
Laag elektrisch stroomverbruik
Enkele of blokmontage
Standaard-, ex mb-, ex eb mb- en ex ia-uitvoeringen
Mof G 1/4”, NPT 1/4” en NAMUR-flens

Technische specificaties

Aandrijving - handbedieningsmateriaal: PA (polyamide)
Uitrusting (ventieleiland) - oprijmaat 1: 33 mm
Afdichtingsmateriaal - hoofdventiel afdichting materiaal: PUR (polyurethaan)
Afdichtingsmateriaal - voorsturing afdichting materiaal: FKM (fluorrubber)
Druk & temperatuur - temperatuur medium min: -10 °C
Druk & temperatuur - temperatuur medium max.: 50 °C
Druk & temperatuur - temperatuur omgeving min: -25 °C.
Druk & temperatuur - temperatuur omgeving max. 55 °C.
Druk & temperatuur - nominale druk min: 2 bar
Druk & temperatuur - nominale druk max. 10 bar
Elektrische aansluiting - apparaatstekkerdoos meegeleverd: Niet meegeleverd
Elektrische aansluiting - elektrische aansluiting type: Aansluitdoos zonder zekering
Elektrische aansluiting - elektrische aansluiting positie: Voedingszijde
Apparaateigenschappen - productsubgroep: Pneumatische ventielen
Kenmerken apparaat - terugsteltype: Luchtveer + mechanische veer
Kenmerken apparaat - Hoofdventiel werkingsprincipe: Stoelventiel
Apparaateigenschappen - ventielaansturing type: Elektrisch
Apparaateigenschappen - schakeltijd openen max.: 20 ms
Apparaateigenschappen - schakeltijd sluiten max.: 40 ms
Eigenschappen apparaat - nominale bedrijfstype/inschakelduur: 100%
Apparaateigenschappen - vermogensverlaging geïntegreerd: Nee
Nominale breedte (kV-waarde) - QNn-waarde (gas): 900 L/min.
Nominale breedte (kV-waarde) - voorsturing nominale breedte (mm): 1,2 mm
Nominale breedte (kV-waarde) - hoofdventiel nominale breedte 1 (P) (mm): 6 mm
Proces-/leidingaansluiting - voedingsaansluiting diameter (inch): 1/4 inch
Proces-/leidingaansluiting - voedingsaansluiting type: Binnendraad
Proces-/leidingaansluiting - voedingsaansluiting schroefdraadtype: G
Proces-/leidingaansluiting - Flensbeeld: FM02
Proces-/leidingaansluiting - werkaansluiting type: Flens
Proces-/leidingaansluiting - werkaansluiting positie: Ten opzichte van de voedingszijde
Proces-/leidingaansluiting - werkaansluiting materiaal: PA (polyamide)
Proces-/leidingaansluiting - werkaansluiting Flensbeeld: NAMUR
Beschermingsklasse - beschermingsklasse IP (max. bij een geschikte aansluiting): IP65
Spanning - accuspanning: Ja
Spanning - spanning min / nominale spanning: 24 V.
Spanning - spanning max. / nominale spanning: 24 V.
Spanning - wisselspanning: Ja
Spanning - gelijkspanning: Ja
Spoel (kern) - spoelgrootte: 40 mm
Spoel (kern) - elektrisch stroomverbruik min.: 1,8 W.
Spoel (kern) - elektrisch stroomverbruik max.: 1,8 W.
Spoel (kern) - spoel-schakeling LED: Nee
Spoel (kern) - spoel-schakeling overspanningsbeveiliging: Zonder
Spoel (kern) - spoel-schakeling gelijkrichter: Ja
Spoel (kern) - spoel-schakeling poolbeveiliging: Nee
Spoel (kern) - spoel schakeling vrijloopdiode: Nee
Spoel (kern) - spoel-schakeling vrijloopdiode redundant: Nee
Materiaal - hoofdventiel materiaal met contact met het medium: PA (polyamide)
Materialen - hoofdventiel materiaal omgevingscontact: PA (polyamide)
Materialen - voorsturing materiaal met mediumcontact: PA (polyamide)
Materialen - voorsturing materiaal omgevingscontact: PA (polyamide)
Werkingswijze - Fluidische leidingaansluiting aantal: 5
Werking - ventielfunctie aantal schakelstanden: 2
Werkingswijze - ventielfunctie: W - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 geschakeld - in rustpositie geopend - drukaansluiting 1 na werkaansluiting 2, werkaansluiting 4 na uitgang 5 geopend, uitgang 3 gesch
Werking - handbediening: Ja
Werkingswijze - handmatige bediening type: Draaihendel en toetsknop gecombineerd
Werking - handmatige vergrendeling: Ja
Werkingswijze - handbediening schroefsleuf: Ja
Type goedkeuring: IECEX, ATEXECEx, ATEX
Type goedkeuring: mb IIC T6 GB; mb IIIC T80 °C dB; enkele montage, II 2 G mb IIC T6 GB; II 2 D mb IIIC T80 °C dB; enkele montage
Spanning frequentie: 50/60 Hz

Soortnaam: Pneumatiekventiel

Bedrijfstemperatuurbereik: -10 °C (min)

Min. bedrijfstemperatuur: -10 °C

Fabrikantnr.: 350491

Operationele druk (max.): 10 bar

Werkingsdruk (min.): 2 bar

Bedrijfsdruk: 2 tot 10 bar

Aandrijving: Perslucht

Breedte: 32 mm

Buis-Ø: 6 mm

: IP65

Materiaal (behuizing): PA

Type: 6519

Max. medium temperatuur: 50 °C

Min. medium temperatuur: -10 °C

Gewicht: 1.0700 kg

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3047557 Bürkert Pneumatiekventiel 6519 350491 2 tot 10 bar 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3047557 Bürkert Pneumatiekventiel 6519 350491 2 tot 10 bar 1 stuk(s)

Omschrijving

Type 6518 is een voorgestuurd 3/2-weg ventiel en type 6519 is een 3/2-, 5/2- of 5/3-weg ventiel. Ze vormen samen een serie. De ventielen kunnen afzonderlijk of op blokken worden gebruikt. Ze werken zonder voortdurend luchtverbruik en dienen voor de aansturing van dubbele of enkelwerkende aandrijvingen. Het gebruik van hoogwaardige materialen maakt het gebruik van de ventielen ook onder lucht- en chemische atmosfeer mogelijk. De serie bevat apparaten met ex-goedkeuring en NAMUR-flensbeeld. Met de klep werkingswijzen C, D en H monostabiel kan conform IEC 61508 het veiligheidsniveau SIL2, afhankelijk van de architectuur van de veiligheidsinrichting, worden bereikt.
