De Calliope mini is een microcontroller die als leermiddel in het onderwijs van kinderen vanaf de derde klas, doorgaans onder toezicht van volwassenen, wordt gebruikt.
De Calliope mini laat zien dat iedereen kan programmeren - en dat met heel veel plezier. Beginnen is zo eenvoudig dat kinderen, docenten en ouders zonder voorkennis aan de slag kunnen. Van het eerste zelf geprogrammeerde knipperen via zelfrijdende robots tot draadloos met elkaar verbonden Calliope mini-zwermen: met enkele klikken kunnen op een aangesloten computer eigen programma's voor de microprocessor worden ontworpen, die de Calliope mini tot leven brengen.

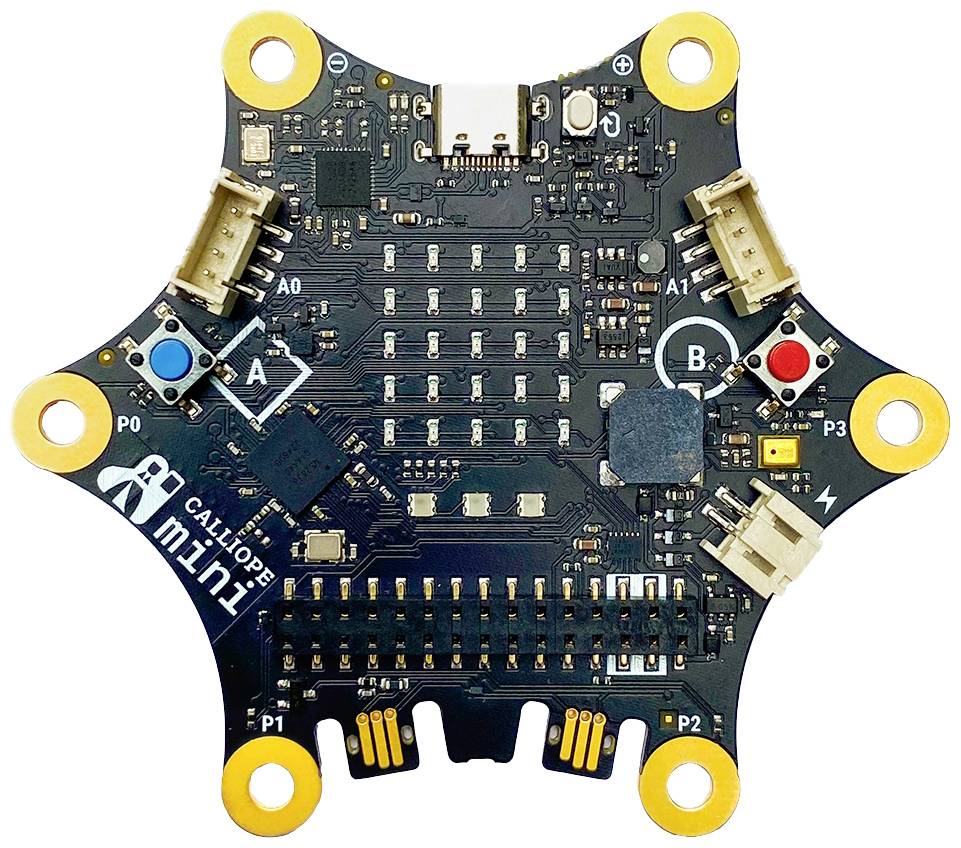

Naast 25 rode LED's en een RGB-LED en twee programmeerbare knoppen bevat het board een gecombineerde positiesensor met bewegingssensor en kompas en een draadloze module waarmee de Calliope mini met andere mini's kan communiceren. Het board kan via laptop of computer via gratis bewerkingsprogramma's worden geprogrammeerd, bijv. met Open Roberta Lab van de Fraunhofer Gesellschaft. Via app kunnen zelf gemaakte programma's ook draadloos worden overgedragen. Het board wordt geleverd met vijf vooraf geïnstalleerde start-programma's - en op het flashgeheugen 25 andere - waarvan de bediening in een klein boekje en op calliope.cc/start wordt uitgelegd. Daarnaast worden een batterijhouder met hoogwaardige AA batterijen en een USB-kabel voor aansluiting op de computer meegeleverd.

Calliope mini V3
Bij de Calliope mini V3 zijn naast een verbeterde processorarchitectuur nog meer en betere aansluitmogelijkheden toegevoegd. Er is een USB-C-connector en bovendien kan de pinstrip direct met jumperkabels of uitbreidingsprintplaten worden gebruikt. Met Jacdac is een extra, tegen ompoling beveiligde connector geïntegreerd. Zo kunnen actuatoren en sensoren in serie worden aangesloten en bijvoorbeeld via WebUSB direct delen met een aangesloten computer.

5x5 LED-matrix
De rode lampjes zijn zogenaamde LED's (uit het Engels: Light-Emitting Diodes). Ze vormen een 5x5-LED-matrix en kunnen afzonderlijk worden aangestuurd.

RGB-LED
De RGB-LED's van de LED-matrix maken het mogelijk ontelbare kleuren weer te geven door rood, groen en blauw te mengen. De Calliope mini V3 beschikt over drie RGB-LED's.

Luidspreker
Met de geïntegreerde luidspreker kunt u geluidseffecten en muziek afspelen of hem eenvoudig laten piepen – wat uw project ook nodig heeft.

Knoppen/toetsen
Met de knoppen A en B links en rechts van de LED-matrix kunt u gegevens invoeren. Als u een knop ingedrukt houdt, wordt een circuit gesloten. Het board kan herkennen of slechts één of beide knoppen ingedrukt zijn.

Touch-pins
Op de met P0, P1 en P2 gemarkeerde pins van de Calliope mini kunt u sensoren aansluiten zoals een temperatuursensor of vochtmeter. Bovendien zijn ze gevoelig voor aanraking, zoals bekend van bijvoorbeeld touchscreens.
De met '+' en '-' gemarkeerde hoeken kunt u gebruiken om met klemmen een batterij aan te sluiten of stroom af te geven om een LED permanent te laten branden.

Logo

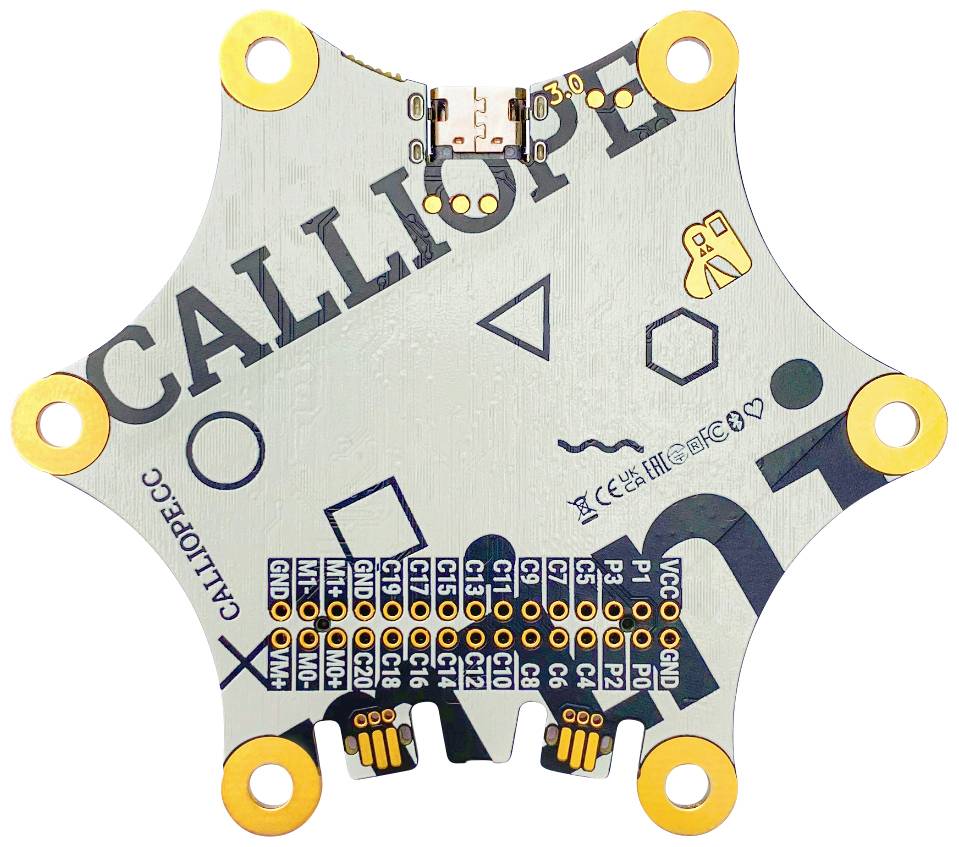

De Calliope mini V3 beschikt over een extra touch-pin in de vorm van het Calliope logo aan de achterkant.

Positiesensor
Het gecombineerde onderdeel naast toets A bevat een kompas, een bewegingssensor en een acceleratiesensor. Hierdoor kan de Calliope mini bijvoorbeeld meten in welke richting en met welke snelheid hij wordt bewogen.

Kompas
Het gecombineerde onderdeel onder knop A bevat een kompas, een bewegingssensor en een acceleratiesensor. Met behulp hiervan kan de Calliope mini herkennen in welke richting en met welke snelheid hij wordt bewogen.

Lichtsensor
De lichtsensor meet via enkele rode LED's de helderheid in de omgeving.

Temperatuursensor
De temperatuursensor kan de temperatuur in de omgeving meten. Omdat deze op de processor ligt, is de temperatuur echter niet helemaal exact.

Microfoon
De microfoon kan als sensor het volume van de omgeving meten. De microfoon van de Calliope mini V3 kan nu ook spraak en geluiden opnemen.

Zendapparatuur
U kunt draadloze signalen verzenden van één Calliope mini naar een andere en zo berichten doorgeven.

Bluetooth
U heeft geen zin in kabels of u wilt weg van de computer met uw Calliope mini werken? Geen probleem: via Bluetooth kunt u het board met een smartphone of tablet verbinden en gegevens overdragen. Het kan echter ook andersom – de Calliope mini kan bepaalde functies op de smartphone activeren, helemaal volgens hoe u hem heeft geprogrammeerd.

Grove
Op de beide Grove-verbindingsstekkers kunnen uitbreidingsmodules worden aangesloten om bijvoorbeeld licht, afstand of kleur te meten met de Calliope mini. Eenvoudig inpluggen en aan de slag!

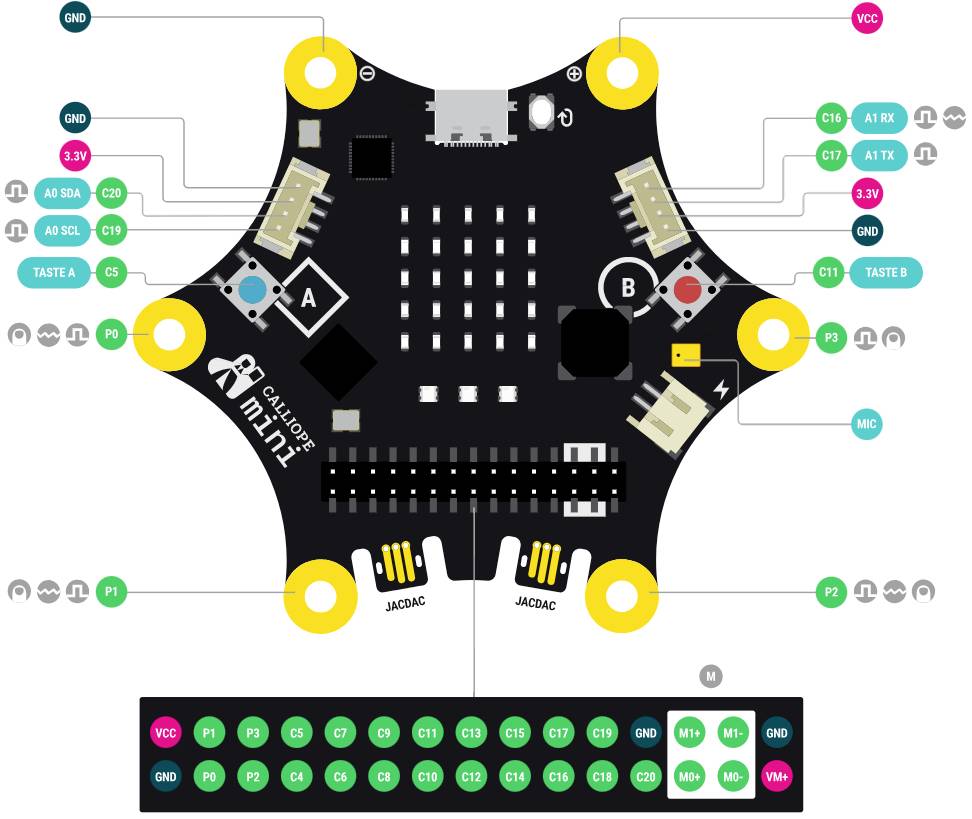

Pinstrip/motordriver
De Calliope mini V3 beschikt over een gemonteerde pinstrip, waarmee motoren en uitbreidingen heel eenvoudig kunnen worden aangesloten. Zo kan de Calliope mini snel in een robot of een zelfrijdende auto worden veranderd.

Jacdac
Via de Jacdac-connectoren van de Calliope mini V3 kunnen verschillende modules worden aangesloten en wat geweldig is: dat kan ook in serie! Verbind buzzers, met LED-ringen en regelaars.

USB-aansluiting
De USB-aansluiting aan de bovenkant van uw Calliope mini is de eenvoudigste manier om uw eigen programma's over te zetten. Verbind de Calliope mini V3 met uw computer via de USB-C-kabel en u kunt meteen aan de slag!

Batterijaansluiting
U heeft 2 AAA batterijen (potlood) nodig. Op de batterijbus sluit u de kabel van uw batterijhouder aan. Nu bent u mobiel!

processor
De processor in de linkerbenedenhoek verbindt alle functies van uw Calliope mini met elkaar. Hij levert voldoende rekenvermogen voor alle ideeën en projecten die u kunt bedenken – en voor nog veel meer!

Status-LED
De Calliope mini V3 beschikt naast de gele status-LED, die knippert wanneer gegevens worden overgedragen, ook over een extra rode LED die aangeeft of de Calliope mini van stroom is voorzien. Een andere rode LED naast de microfoon geeft aan wanneer de microfoon van de Calliope mini wordt gebruikt.

Reset-toets
De resettoets start het actuele programma op de Calliope mini opnieuw. Door drie keer op de resettoets van de Calliope mini V3 te drukken, wordt de Calliope mini in de Bluetooth-modus gezet – op de LED-matrix verschijnt dan het ID-patroon.

Flash
De Calliope mini V2 heeft bovendien een geïntegreerd flash-geheugen waarop zich 25 vooraf geïnstalleerde programma's bevinden.
Het flash-geheugen maakt het mogelijk om 25 individuele programma's op de Calliope mini te beveiligen en op elk moment te gebruiken. Hoe het allemaal werkt, ontdekt u hier.

Calliope mini starterbox

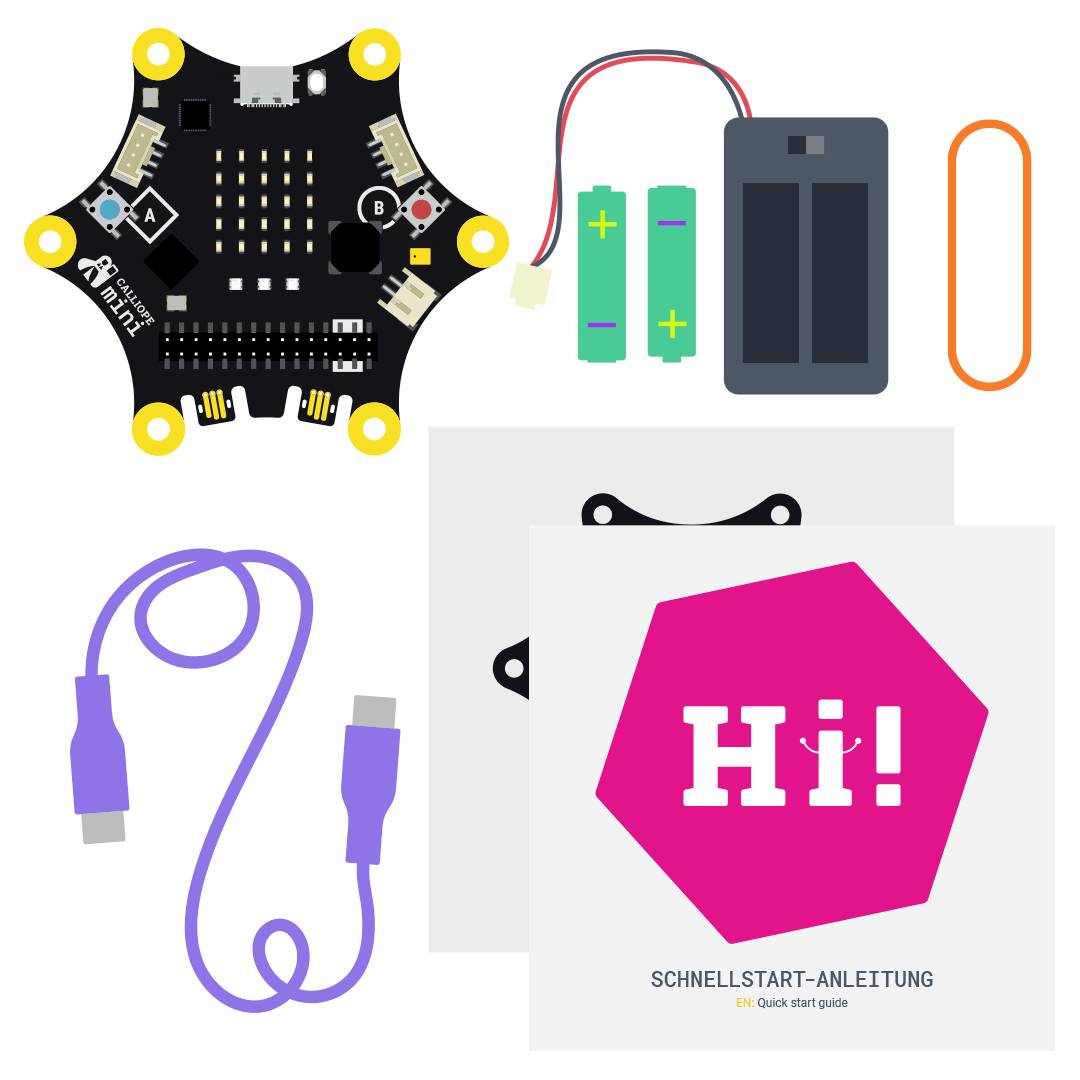

De levering van de Calliope mini-startbox bestaat uit de Calliope mini en de volgende accessoires:
- Batterijhouder met batterijen
- USB-C-kabel (1 meter)
- Beknopte gebruiksaanwijzing
- Elastiek (voor het bevestigen van het batterijcompartiment aan de Calliope mini)
- Sticker.

Afmetignen en gewicht
Afmetingen: 8,5 cm diagonaal, hoogte 1,3 cm
Gewicht 16 g, met verpakking en accessoires ~110 g
Afmetingen verpakking (bxlxh): 10 x 10 x 2,7 cm
