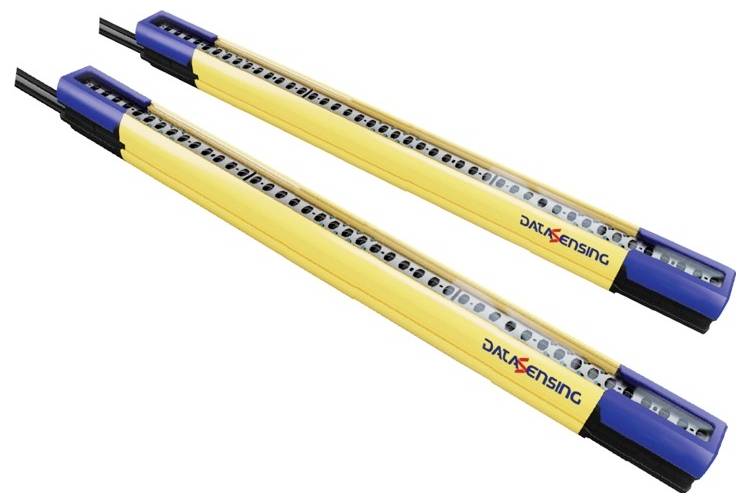

Name: Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 A
Brand: Datasensing
SKU: 3760108
Availability: BackOrder

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 A-0

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 A-1

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 A-2

1/3

Soortnaam

Veiligheidslichtrooster

Lengte

35 mm

Hoogte

380 mm

Type

SH4

Uitvoering

Zender

Ontvanger

Datasheet (PDF)

Leverbaar wo. 28 okt.

Aantal

Stuk(s)

Totaal (€ 871,90 / Stuk)

€ 871,90

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Datsensing SH4-14-0300-B-5 veiligheidsnet

Compact ontwerp voor ruimtekritische toepassingen
Hoge resolutie (14 mm) voor betrouwbare vingerbescherming
Geïntegreerde auto-reset-functie (basismodel)
Robuuste aluminium behuizing met beschermingsklasse IP65/IP67

Extra services en acties

Technische specificaties

Materiaal behuizing: Aluminium/PBT

Soortnaam: Veiligheidslichtrooster

Type: SH4

Uitvoering: Zender
Ontvanger

Toepassingsgebied: Bescherming van vingers

Kenmerken: Automatische herstart

Voedingsspanning: 24 V/DC

Min. voedingsspanning: 19.2 V/DC

Max. voedingsspanning: 28.8 V/DC

Voedingsspanning: 19.2 - 28.8 V/DC

Response-tijd: 11 ms

Schakelspanning (max.): 28.8 V/DC

Schakelstroom (max.): 0.5 A

Max. schakelvermogen: 12 W

Resolutie optisch: 14 x 14 mm

Kleinst detecteerbare object (diameter): 14 mm

Aansluiting: Stekker M12, 5-polig

Type zender: LED infrarood

Golflengte: 850 nm

Reikwijdte (min.): 0.2 m

Reikwijdte (max.): 10 m

Uitgangen: 2x PNP

Uitgangssignaal (min.): 0 V

Uitgangssignaal (max.): 24 V

Uitgangsstroom: 500 mA

Toelatingen (sensor): CE
cULus
TÜV

Performance Level: PL e

Safety Integrity Level: SIL 3

Veiligheidscategorie: 4

Veiligheidsklasse: 3

Lasers: 32

Laserafstand: 10 mm

Beschermvlak breedte (min.): 200 mm

Beschermvlak breedte (max.): 10000 mm

Hoogte beschermend veld: 300 mm

Hoogte aluminium profiel: 306.3 mm

Totale hoogte: 380 mm

Inhoud: 1 stuk(s)

: IP65/67

: 35 mm

Breedte: 40 mm

Hoogte: 380 mm

Afm.: (l x b x h) 35 x 40 x 380 mm

Min. temperatuur: -30 °C

Max. temperatuur: 55 °C

Nominale spanning: 24 V/DC

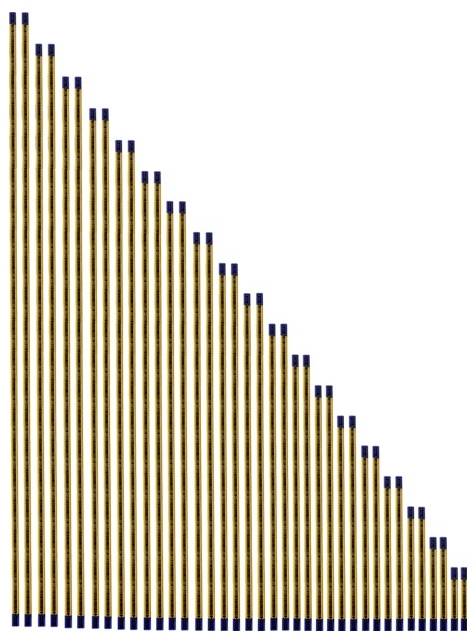

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Lengte

Breedte

Beschermingsklasse

Reikwijdte (max.)

Hoogte

Soortnaam

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 32

Artikelnummer:3760108

Leverbaar wo. 28 okt.

Conrad Electronic

Dit product

35 mm

40 mm

IP65/67

10 m

380 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 871,90^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 km Hoogte beschermveld 1050 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 105

Artikelnummer:3760113

Leverbaar wo. 28 okt.

Conrad Electronic

35 mm

40 mm

IP65

10 km

1059 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.971,07^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1200 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 120

Artikelnummer:3760114

Leverbaar wo. 28 okt.

Conrad Electronic

35 mm

40 mm

IP65

10 m

1209 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.194,21^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1350 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 135

Artikelnummer:3760115

Leverbaar wo. 28 okt.

Conrad Electronic

35 mm

40 mm

IP65

10 m

1359 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.417,36^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1500 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 150

Artikelnummer:3760116

Leverbaar wo. 28 okt.

Conrad Electronic

35 mm

40 mm

IP65

10 m

1509 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.640,50^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1650 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 164

Artikelnummer:3760117

Leverbaar wo. 28 okt.

Conrad Electronic

35 mm

49 mm

IP65

10 m

1659 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.858,68^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1800 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 180

Artikelnummer:3760118

Leverbaar wo. 28 okt.

Conrad Electronic

35 mm

40 mm

IP65

10 m

1800 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.081,82^*

Excl. € 28,88 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 1950 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 195

Artikelnummer:3760119

Leverbaar wo. 28 okt.

Conrad Electronic

35 mm

40 mm

IP65

10 m

2009 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.318,18^*

Excl. € 28,88 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 450 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 45

Artikelnummer:3760109

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

10 m

459 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.090,08^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 64

Artikelnummer:3760110

Leverbaar wo. 28 okt.

Conrad Electronic

40 mm

35 mm

IP65

10 m

682.8 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.309,92^*

Documenten en downloads

Datablad

Datablad 3760108 Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3760108 Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 10 m Hoogte beschermveld 300 mm 24 V/DC Veiligheidsklasse: 3 A

Omschrijving

De SH4-14-0300-B-5 is een robuust veiligheidsnet uit de Base-serie dat speciaal is ontworpen voor vingerbescherming in industriële toepassingen. Met een beschermingsveldhoogte van 300 mm en de beschermingsklasse IP67 biedt deze betrouwbare beveiliging in veeleisende omgevingen, zonder complexe softwareconfiguratie.
