Name: Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 A
Brand: Datasensing
SKU: 3760245
Availability: BackOrder

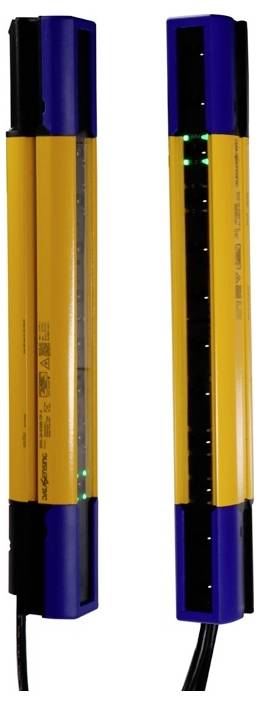

Twee geel-en-blauwe rechthoekige industriële sensoren met indicatorlichten en kabels, naast elkaar weergegeven op een witte achtergrond.

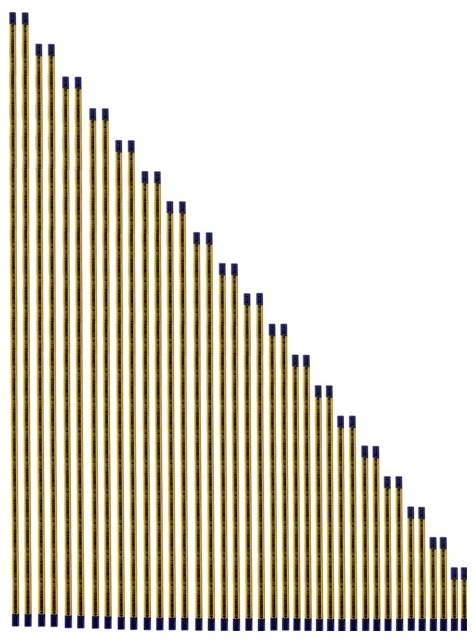

Rijen van rechtopstaande lucifers of stokjes vormen een afdalend trappatroon van linksboven naar rechtsonder op een witte achtergrond.

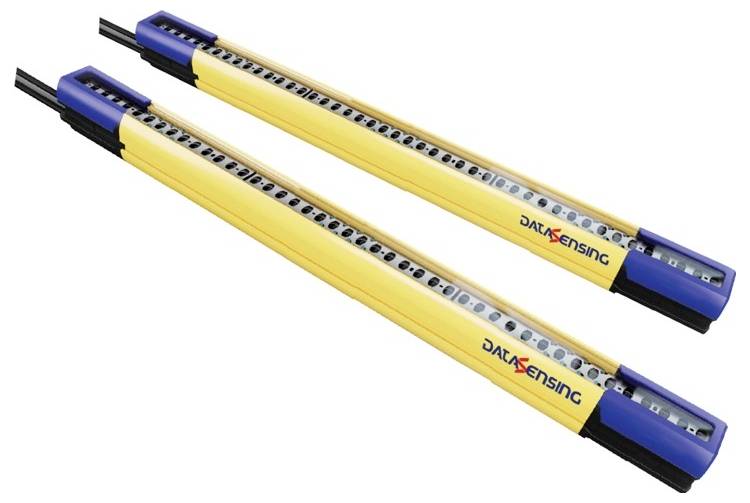

Twee gele en blauwe cilindrische industriële sensoren of scanstaven weergegeven diagonaal op een witte achtergrond.

1/3

Soortnaam

Veiligheidslichtscherm

Lengte

35 mm

Hoogte

1809 mm

Type

SH4

Uitvoering

Ontvanger

Zender

Datasheet (PDF)

Leverbaar wo. 28 okt.

Aantal

Stuk(s)

Totaal (€ 3.582,64 / Stuk)

€ 3.582,64

excl. € 28,88

excl. btw

vrachttoeslag

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Veiligheidslichtgordijn datsensing

Type 4 veiligheidslichtgordijn met compacte constructie (35 x 40 mm)
Vingerbescherming (14 mm resolutie)
Geïntegreerde standaard muting-functie

Extra services en acties

Technische specificaties

Behuizing van gelakt aluminium (geel RAL 1003)
Geïntegreerde muting-functie (2-signalen T- of L-muting)
Optische synchronisatie
Configuratie via DIP-schakelaar

Soortnaam: Veiligheidslichtscherm

Type: SH4

Uitvoering: Ontvanger
Zender

Toepassingsgebied: Bescherming van vingers

Kenmerken: Met behuizing

Voedingsspanning: 24 V/DC

Min. voedingsspanning: 19.2 V/DC

Max. voedingsspanning: 28.8 V/DC

Voedingsspanning: 19.2 - 28.8 V/DC

Response-tijd: 24 ms

Schakelspanning (max.): 24 V/DC

Schakelstroom (max.): 500 mA

Kleinst detecteerbare object (diameter): 14 mm

Aansluiting: M12, 5-polig
M12, 8-polig

Type zender: LED infrarood

Golflengte: 850 nm

Reikwijdte (min.): 0.2 m

Reikwijdte (max.): 10 m

Uitgangen: 2x PNP

Uitgangssignaal (min.): 0 V

Uitgangssignaal (max.): 24 V

Uitgangsstroom: 500 mA

Toelatingen (sensor): CE
cULus
TÜV

Performance Level: PL e

Safety Integrity Level: SIL 3

Veiligheidscategorie: 4

Veiligheidsklasse: 3

Lasers: 180

Laserafstand: 10 mm

Beschermvlak breedte (min.): 200 mm

Beschermvlak breedte (max.): 10000 mm

Hoogte beschermend veld: 1800 mm

Hoogte aluminium profiel: 1809 mm

Totale hoogte: 1809 mm

Inhoud: 1 stuk(s)

: IP65
IP67

: 35 mm

Breedte: 40 mm

Hoogte: 1809 mm

Afm.: (l x b x h) 35 x 40 x 1809 mm

Min. temperatuur: -30 °C

Max. temperatuur: 55 °C

Nominale spanning: 24 V/DC

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Reikwijdte (max.)

Hoogte

Soortnaam

Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 180

Artikelnummer:3760245

Leverbaar wo. 28 okt.

Conrad Electronic

Dit product

10 m

1809 mm

Veiligheidslichtscherm

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.582,64^*

Excl. € 28,88 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1050 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 42

Artikelnummer:3760149

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1059 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.842,15^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1200 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 48

Artikelnummer:3760150

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1209 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.023,97^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1350 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 54

Artikelnummer:3760151

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1359 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.194,21^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1500 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 60

Artikelnummer:3760152

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1509 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.371,07^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1650 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 66

Artikelnummer:3760153

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1659 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.549,59^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 72

Artikelnummer:3760154

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1809 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.723,14^*

Excl. € 28,88 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1950 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 78

Artikelnummer:3760155

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1959 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.921,49^*

Excl. € 28,88 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 24

Artikelnummer:3760146

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

609 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.321,49^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 750 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 30

Artikelnummer:3760147

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

759 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.500,00^*

Documenten en downloads

Datablad

Datablad 3760245 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3760245 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 A

Omschrijving

De SH4-serie biedt een complete lijn aan type 4 veiligheidslichtgordijnen voor de hoogste beschermingseisen. Met zijn compacte constructie en geavanceerde functies zoals muting via DIP-schakelaars vergemakkelijkt het automatiseringsuitdagingen in industriële toepassingen ideaal.
