Name: Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 450 mm 24 V/DC Veiligheidsklasse: 3 Aa
Brand: Datasensing
SKU: 3760236
Availability: BackOrder

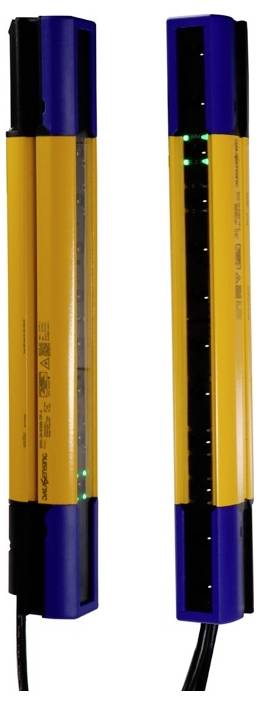

Twee geel-en-blauwe industriële sensoren of lichtgordijnen naast elkaar, elk met een kabel aan de onderkant en indicatorlampen zichtbaar op één unit.

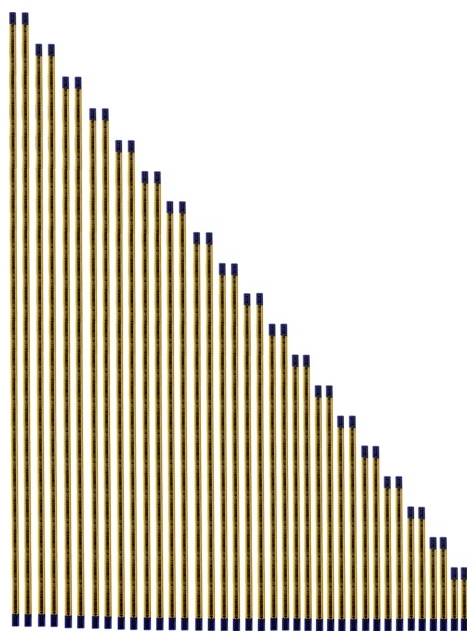

Rij uitgelijnde lucifers die een afdalende traptreden-diagonaal van linksboven naar rechtsonder vormen, wat een dalende trend of afnemend aantal suggereert.

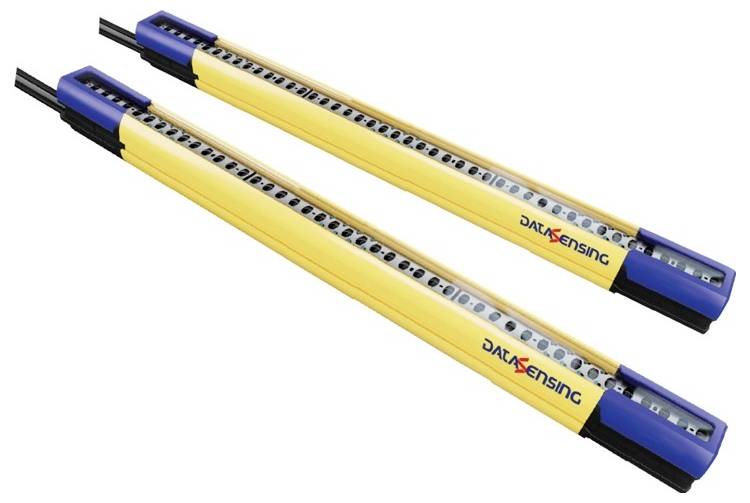

Twee gele en blauwe lichtslingerbeveiliging sensoren schuin op een witte achtergrond weergegeven.

1/3

Soortnaam

Veiligheidslichtscherm

Lengte

35 mm

Hoogte

459 mm

Type

SH4

Uitvoering

Ontvanger

Zender

Datasheet (PDF)

Leverbaar wo. 28 okt.

Aantal

Stuk(s)

Totaal (€ 1.326,45 / Stuk)

€ 1.326,45

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Veiligheidslichtgordijn datsensing

Type 4 veiligheidslichtgordijn met compacte constructie (35 x 40 mm)
Vingerbescherming (14 mm resolutie)
Geïntegreerde standaard muting-functie

Extra services en acties

Technische specificaties

Behuizing van gelakt aluminium (geel RAL 1003)

Soortnaam: Veiligheidslichtscherm

Type: SH4

Uitvoering: Ontvanger
Zender

Toepassingsgebied: Bescherming van vingers

Kenmerken: Met behuizing

Voedingsspanning: 24 V/DC

Min. voedingsspanning: 19.2 V/DC

Max. voedingsspanning: 28.8 V/DC

Voedingsspanning: 19.2 - 28.8 V/DC

Response-tijd: 10 ms

Schakelspanning (max.): 24 V/DC

Schakelstroom (max.): 500 mA

Resolutie optisch: 14 x 14 mm

Kleinst detecteerbare object (diameter): 14 mm

Aansluiting: M12, 5-polig
M12, 8-polig

Type zender: LED infrarood

Golflengte: 850 nm

Reikwijdte (min.): 0.2 m

Reikwijdte (max.): 10 m

Uitgangen: 2x PNP

Uitgangssignaal (min.): 0 V

Uitgangssignaal (max.): 24 V

Uitgangsstroom: 500 mA

Toelatingen (sensor): CE
cULus
TÜV

Performance Level: PL e

Safety Integrity Level: SIL 3

Veiligheidscategorie: 4

Veiligheidsklasse: 3

Lasers: 45

Laserafstand: 10 mm

Beschermvlak breedte (min.): 200 mm

Beschermvlak breedte (max.): 10000 mm

Hoogte beschermend veld: 450 mm

Hoogte aluminium profiel: 459 mm

Totale hoogte: 459 mm

Inhoud: 1 stuk(s)

: IP65
IP67

: 35 mm

Breedte: 40 mm

Hoogte: 459 mm

Afm.: (l x b x h) 35 x 40 x 459 mm

Min. temperatuur: -30 °C

Max. temperatuur: 55 °C

Nominale spanning: 24 V/DC

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Reikwijdte (max.)

Hoogte

Soortnaam

Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 450 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 45

Artikelnummer:3760236

Leverbaar wo. 28 okt.

Conrad Electronic

Dit product

10 m

459 mm

Veiligheidslichtscherm

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.326,45^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1050 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 42

Artikelnummer:3760149

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1059 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.842,15^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1200 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 48

Artikelnummer:3760150

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1209 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.023,97^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1350 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 54

Artikelnummer:3760151

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1359 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.194,21^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1500 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 60

Artikelnummer:3760152

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1509 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.371,07^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1650 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 66

Artikelnummer:3760153

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1659 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.549,59^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1800 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 72

Artikelnummer:3760154

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1809 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.723,14^*

Excl. € 28,88 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 1950 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 78

Artikelnummer:3760155

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

1959 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 2.921,49^*

Excl. € 28,88 vrachttoeslag

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 600 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 24

Artikelnummer:3760146

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

609 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.321,49^*

Datasensing SH4 Veiligheidslichtrooster Reikwijdte (max.) 20 m Hoogte beschermveld 750 mm 24 V/DC Veiligheidsklasse: 3 Aantal lasers: 30

Artikelnummer:3760147

Leverbaar wo. 28 okt.

Conrad Electronic

20 m

759 mm

Veiligheidslichtrooster

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.500,00^*

Documenten en downloads

Datablad

Datablad 3760236 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 450 mm 24 V/DC Veiligheidsklasse: 3 Aa

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3760236 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 450 mm 24 V/DC Veiligheidsklasse: 3 Aa

Omschrijving

De SH4-serie biedt een complete lijn aan type 4 veiligheidslichtgordijnen voor de hoogste beschermingseisen. Met zijn compacte constructie en geavanceerde functies zoals muting via DIP-schakelaars vergemakkelijkt het automatiseringsuitdagingen in industriële toepassingen ideaal.
