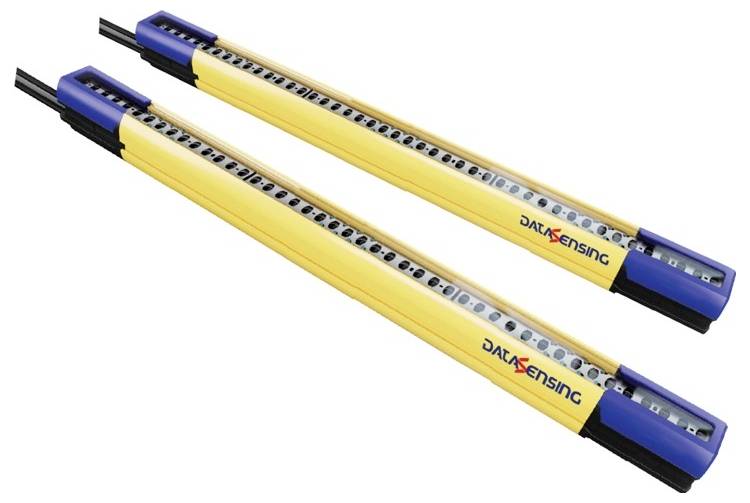

Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 600 24 V/DC Veiligheidsklasse: 3 Aanta
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidslichtscherm
Lengte
35 mm
Hoogte
609 mm
Type
SH4
Uitvoering
Ontvanger
Zender
Datasheet (PDF)
Aantal
Totaal (€ 1.971,07 / Stuk)
€ 1.971,07
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Veiligheidslichtgordijn Datsensing SH4-14-0600-A-12-5
- Geavanceerde functionaliteit (o.a. 4-signaal muting, blanking en verminderde resolutie)
- Compact behuizingsprofiel (35 x 40 mm) zonder dode zone
- Configuratie draadloos via WiFi en SH4 Designer APP
Extra services en acties
Technische specificaties
- Behuizing van gelakt aluminium (geel RAL 1003)
- Soortnaam
Veiligheidslichtscherm
- Type
SH4
- Uitvoering
Ontvanger
Zender
- Toepassingsgebied
Bescherming van vingers
- Kenmerken
Met behuizing
- Voedingsspanning
24 V/DC
- Min. voedingsspanning
19.2 V/DC
- Max. voedingsspanning
28.8 V/DC
- Voedingsspanning
19.2 - 28.8 V/DC
- Response-tijd
12 ms
- Schakelspanning (max.)
24 V/DC
- Schakelstroom (max.)
500 mA
- Kleinst detecteerbare object (diameter)
14 mm
- Aansluiting
M12, 5-polig
M12, 12-polig
- Type zender
LED infrarood
- Golflengte
850
- Reikwijdte (min.)
0.2 m
- Reikwijdte (max.)
10 m
- Uitgangen
2x PNP
- Uitgangssignaal (min.)
0 V
- Uitgangssignaal (max.)
24 V
- Uitgangsstroom
500 mA
- Toelatingen (sensor)
CE
cULus
TÜV
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Veiligheidsklasse
3
- Lasers
60
- Laserafstand
10 mm
- Beschermvlak breedte (min.)
200 mm
- Beschermvlak breedte (max.)
10000 mm
- Hoogte beschermend veld
600
- Hoogte aluminium profiel
609 mm
- Totale hoogte
609 mm
- Inhoud
1 stuk(s)
IP65
35 mm
- Breedte
40 mm
- Hoogte
609 mm
- Afm.
(l x b x h) 35 x 40 x 609 mm
- Min. temperatuur
-30 °C
- Max. temperatuur
55 °C
- Nominale spanning
24 V/DC
Documenten en downloads
Datablad
Datablad 3760197 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 600 24 V/DC Veiligheidsklasse: 3 Aanta
Datablad 3760197 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 600 24 V/DC Veiligheidsklasse: 3 Aanta
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3760197 Datasensing SH4 Veiligheidslichtscherm Reikwijdte (max.) 10 m Hoogte beschermveld 600 24 V/DC Veiligheidsklasse: 3 Aanta
Omschrijving
De geavanceerde veiligheidslichtschermen van de SH4 Advanced-serie bieden maximale bescherming voor vingers (14 mm resolutie) in veeleisende automatiseringsomgevingen. Dankzij de geïntegreerde WiFi-interface en uitgebreide blanking- en muting-functies kunnen ze flexibel aan elke applicatie worden aangepast om productieprocessen zonder veiligheidsconcessies te optimaliseren.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Veiligheidslichtgordijn (zender en ontvanger)
- Standaard hoekmontagekit (ST-KSTD)
