Name: Diotec Small Signal diode BAW56W SOT-323 75 V 12 A
Brand: Diotec
SKU: 2807329
Availability: BackOrder

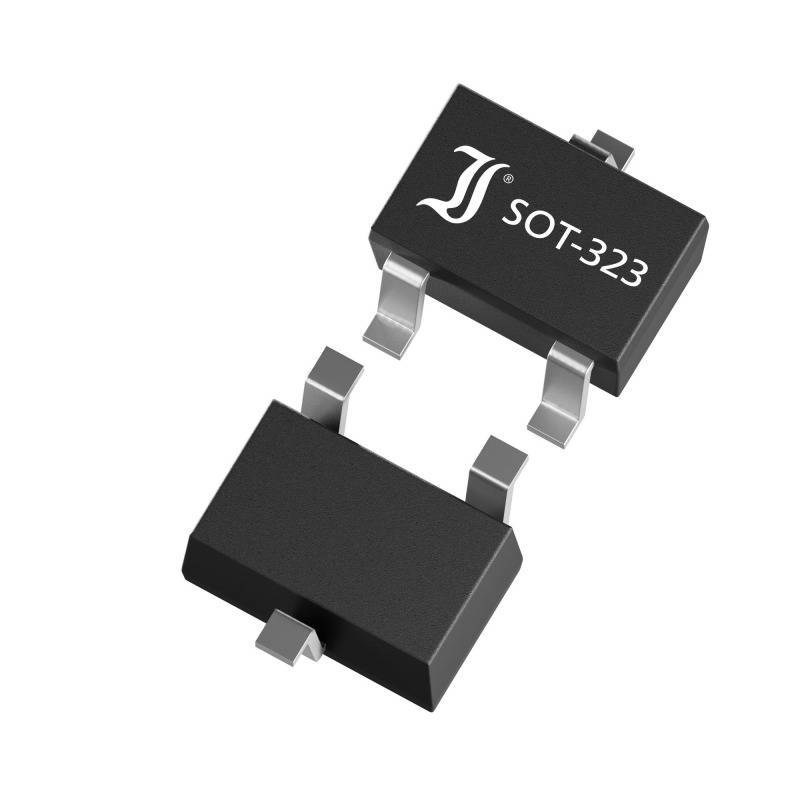

'Twee zwarte microchip-componenten met metalen aansluitingen, gekenmerkt als SOT-323.'

Afbeelding vergelijkbaar

Soortnaam

Small Signal diode

Behuizingssoort

SOT-323

Doorlaatstroom I(F)

12 A

Blokkeerspanning U(R)

75 V

Doorlaatspanning U(F)

0.71 V

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 14 jan. 2027

Aantal

Stuk(s)

Min.: 750

Totaal (€ 0,04 / Stuk)

€ 30,00

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Small Signal diode, SOT-323, 85 V, 0.15A, 150 °C

Extra services en acties

Technische specificaties

Type: SMD-behuizing: SOT-323 periodieke piekblokkeerspanning - VRRM: 85 V permanente grensstroom - IFAW: 0,15 A sperlaag temperatuur - Tjmax: 150 °C spervertredingstijd - trr: 4 ns stootstroom - IFSM: 2.00 A doorlaatspanning - VF: 0.71 V IF: 0.00 A sperstroom - IR: 1.000 μA VR: 75 V sperlaag capaciteit - Cj: 2 PF VR: 0 V.

Type: BAW56W

Soortnaam: Small Signal diode

Behuizingssoort: SOT-323

Fabrikant: Diotec

Doorlaatstroom I(F): 12 A

Blokkeerspanning U(R): 75 V

Doorlaatspanning U(F): 0.71 V

Blokkeerstroom I(r): 1 µA

Bedrijfstemperatuur (max.): 150 °C

Montagewijze: Oppervlakmontage

I(FSM 50 Hz): 2 A

Blokkeervertragingstijd T(rr): 4 ns

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2807329 Diotec Small Signal diode BAW56W SOT-323 75 V 12 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2807329 Diotec Small Signal diode BAW56W SOT-323 75 V 12 A

Omschrijving

Diode: doorschakelaar; SMD; 85V; 0,15A; 4ns; SOT323; Ufmax: 1,25V
Producent: DIOTEC SEMICONDUCTOR
Spanning voorwaarts max.: 1,25V
Vermogensdissipatie: 0,2W
Eigenschappen van elementen van halfgeleiders: kleinsignaal
Omgekeerde spanning max.: 85V
Stroom van geleiding: 0,15A
Stroom van geleiding max.: 0,3A
Soort verpakking: band, rol
Structuur van semiconductor: dubbel, gezamenlijke anode
Lekstroom: 50µA
Behuizing: SOT323
Type diode: doorschakelaar
Tijd gereedheid: 4ns
Montage: SMD
Stroom bij max. impuls: 2A
