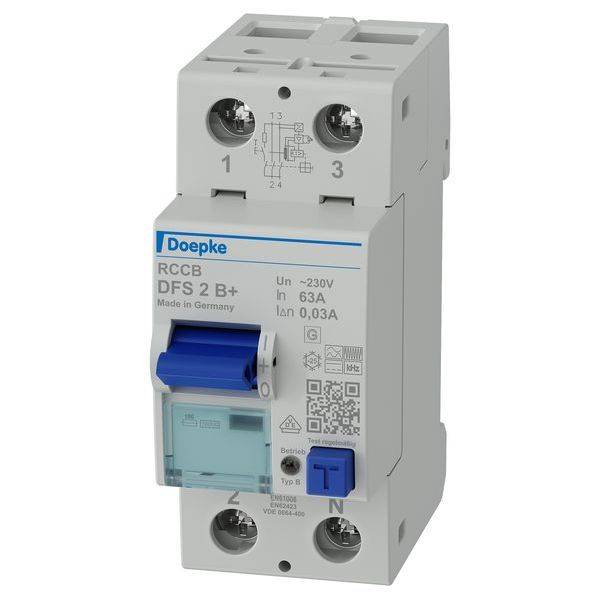

Doepke 09144596 Aardlekschakelaar Aardlekschakelaar voor AC/DC B+

Aardlekschakelaar (RCCB) schakelt de stroomvoorziening uit als gevaarlijk hoge foutstromen optreden. Zo beschermt u personen, dieren en installaties. DFS 2 zijn tweepolige aardlekschakelaars voor eenfasige netwerken. In standaarduitvoering zijn de compacte apparaten twee modules smal. Ze zijn met veel verschillende lekstroomtypes en uitvoeringen bij nominale stromen tot 125 A verkrijgbaar. De grote tweelaagse klemmen zijn ook geschikt voor grote kabeldiameters. De geactiveerde stand van de multifunctionele schakelknevel vergemakkelijkt het opsporen van storingen. De gratis etikettensoftware helpt bij het labelen. Foutstroombeveiligingsschakelaar van het type B+ zijn allen-stroomgevoelig. Ze beschermen tegen puls- en wisselfoutstromen, foutstromen met mengfrequenties en gladde gelijkfoutstromen. U herkent naadloos foutstromen van alle frequenties tot 20 kHz bij een maximale activeringsdrempel van 420 mA. De schakelaars bieden daarmee een verhoogde brandbeveiliging. Apparaten in standaarduitvoering zijn ontworpen voor de bewaking van stroomcircuits met een nominale spanning van 230 V/400 V en een nominale frequentie van 50 Hz. Eigenschappen: Allstroomgevoelig voor foutstromen met frequenties en mengfrequenties van 0 Hz (gladde gelijkstroom) tot 20 kHz; brandbeveiliging conform VDE 0100-420; netspanningsonafhankelijke activering bij foutstromen van type A; spanningsafhankelijke registratie van gladde gelijkfoutstromen en wisselfoutstromen met frequenties gelijk aan 50 Hz; volledige functionaliteit met netspanningen vanaf minimaal 50 V AC op twee willekeurige actieve geleiders; geringe afmetingen voor alle meetstromen; hoge kortsluitvastheid; dubbelzijdige dubbeldeksklemmen voor grote kabeldoorsnede en railaansluiting; schakelstandindicatie; kijkvenster voor labeletiketten; multifunctionele schakelknevel met drie posities: „aan”, „uit”, „geactiveerd”; aansluiting C1 neutrale positie willekeurig; montagemethode: snelbevestiging op draagrail; inbouwpositie willekeurig; voeding bij voorkeur van boven; toepassingsgebieden: commerciële en industriële installaties met TN-S-, TT- en TN-C-S-systemen, waarin bedrijfsmiddelen van de vermogenselektronica zonder galvanische netscheiding worden gebruikt, zoals frequentieomvormers, schakelnetvoedingen, hoogfrequentieomvormers. Fotovoltaïsche en UPS-installaties met trafolosen omvormers; brandgevaarlijke installaties; aanwijzingen: Geschikt voor gebruik in 50 Hz-wisselstroomnetwerken; RCCB voor andere frequenties op aanvraag; niet bedoeld voor gebruik in gelijkstroomnetwerken en aan de uitgangszijde van gestuurde elektrische bedrijfsmiddelen zoals frequentieomvormers.

De teksten voor dit artikel zijn automatisch vertaald.
