Name: Eaton DILM400-S/22(220-240V50/60HZ) Vermogensbeveiliging 3x NO 200 kW Geschikt voor merk (relais): Eaton Piece 1 stuk(s)
Brand: Eaton
SKU: 2306710
Availability: BackOrder

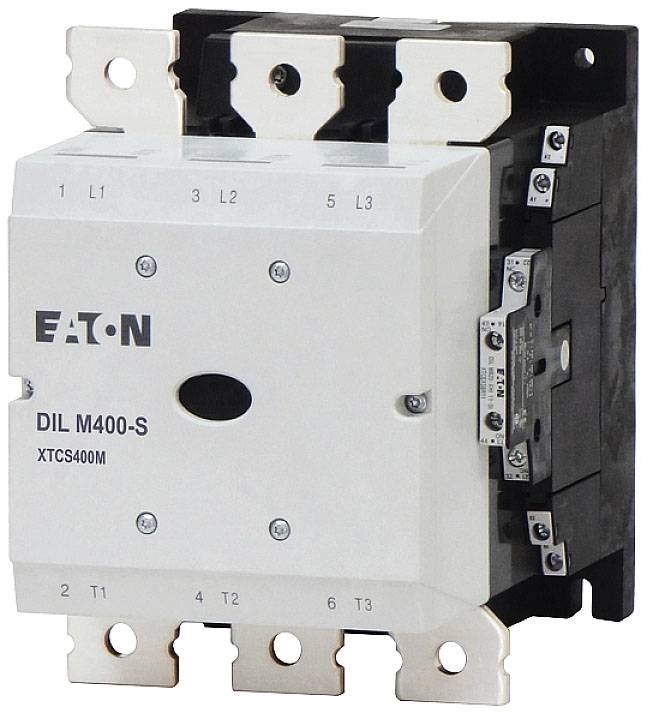

Een elektrische magneetschakelaar van Eaton, model DIL M400-S, wordt gebruikt voor het schakelen van stroomkringen. Zichtbare aansluitingen gemarkeerd als L1, L2, L3.

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Vermogen

200 kW

Aansluiting

Railaansluiting

Verpakkingswijze

Piece

Datasheet (PDF)

Leverbaar do. 22 okt.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 2.516,53 / Stuk)

€ 2.516,53

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Stroomtype: wisselstroom
Spanningstype voor bediening: AC
Nominaal bedrijfsvermogen Ie bij AC-4, 400 V: 160 kW
Nominale bedrijfsstroom Ie bij AC-1, 400 V: 612 A
Nominale bedrijfsstroom Ie bij AC-3, 400 V: 400 A
Nominale bedrijfsstroom Ie bij AC-4, 400 V: 296 A
Koppelbaar: nee

: Piece

Soortnaam: Vermogensbeveiliging

Type: DILM400-S/22(220-240V50/60HZ)

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 2x NC
2x NO

Regelspanning (min.): 220 V/AC

Regelspanning (max.): 240 V/AC

Stuurspanningsbereik: 220 - 240 V/AC

Schakelspanning (min.): 220 V/AC

Schakelspanning (max.): 240 V/AC

Continu stroom (max.): 612 A

: 200 kW

Geschikt voor merk: Eaton

Aansluiting: Railaansluiting

Breedte: 160 mm

Hoogte: 209 mm

Diepte: 216 mm

Afm.: (b x h x d) 160 x 209 x 216 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 160 mm

: 209 mm

: 216 mm

: FALSE

: 200 kW

: 3

: 0

: 2

: 2

: 400 A

: 220-240 V

: 220-240 V

: 0-0 V

: Rail connection

: 220-240 V

: 220-240 V

: AC

: 296 A

: 160 kW

: 223 kW

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Verpakkingswijze

Eaton DILDC300/22(RDS250) Vermogensbeveiliging DC-circuit 2x NC, 2x NO 300 A Met breed bereik-elektronica Piece 1 stuk(s)

Artikelnummer:3193570

Leverbaar wo. 21 okt.

Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 3.230,58^*

Eaton DILEEM-01(230V50HZ,240V60HZ) Vermogensbeveiliging 3x NO 3 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306654

Leverbaar di. 13 okt.

8 Stuk(s)Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 49,58^*

Eaton DILEEM-01-G(24VDC) Vermogensbeveiliging 3x NO 3 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)

Artikelnummer:2306655

Leverbaar do. 22 okt.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 61,15^*

Eaton DILEEM-10(230V50HZ,240V60HZ) Vermogensbeveiliging 3x NO 3 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306657

Leverbaar di. 13 okt.

7 Stuk(s)Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 49,58^*

Eaton DILEEM-10-G(24VDC) Vermogensbeveiliging 3x NO 3 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306658

Leverbaar di. 13 okt.

8 Stuk(s)Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 61,15^*

Eaton DILEM-01(24V50HZ) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306659

Leverbaar di. 13 okt.

29 Stuk(s)Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 46,27^*

Eaton DILEM-01-G-C(24VDC) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)

Artikelnummer:2306660

Leverbaar di. 13 okt.

11 Stuk(s)Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 69,41^*

Eaton DILEM-10(230V50/60HZ) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306661

Leverbaar di. 13 okt.

11 Stuk(s)Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Eaton DILEM-10(24V50HZ) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Artikelnummer:2306662

Leverbaar di. 13 okt.

24 Stuk(s)Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Eaton DILEM-10-G(12VDC) Vermogensbeveiliging 3x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Eaton 1 stuk(s)

Artikelnummer:2306663

Leverbaar di. 13 okt.

9 Stuk(s)Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 64,45^*

Documenten en downloads

Datablad

Datablad 2306710 Eaton DILM400-S/22(220-240V50/60HZ) Vermogensbeveiliging 3x NO 200 kW Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2306710 Eaton DILM400-S/22(220-240V50/60HZ) Vermogensbeveiliging 3x NO 200 kW Geschikt voor merk (relais): Eaton Piece 1 stuk(s)

Omschrijving

Eaton Leistungsschütz DILM400-S/22 #274196

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:Leistungsschütz 200kW/400V/AC3Typ:DILM400-S/22 #274196Bemessungssteuerspeisespannung Us bei AC 50 Hz:220..240 VBemessungssteuerspeisespannung Us bei AC 60 Hz:220..240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchienenanschlussBetriebsspannung bei AC 50 Hz:220..240 VBetriebsspannung bei AC 60 Hz:220..240 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:612 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:400 ABemessungsbetriebsleistung bei AC-3, 400 V:200 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:296 ABemessungsbetriebsleistung bei AC-4, 400 V:160 kWBemessungsbetriebsleistung NEMA:223 kWAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Geeignet für Reiheneinbau:neinBreite:160 mmHöhe:209 mmTiefe:216 mm
Eaton Leistungsschütz DILM400-S/22 #274196: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 400 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 612 A, gekapselt: Ith= 450 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom EAN: 4015082741969

Geliefert wird: Eaton (Moeller) Leistungsschütz 200kW/400V/AC3 DILM400-S/22 #274196, Verpackungseinheit: 1 Stk., EAN: 4015082741969
