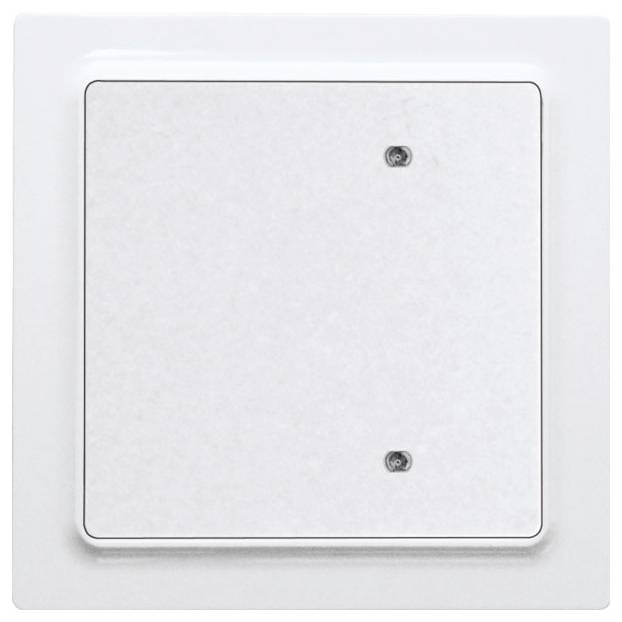

Eltako B4T55E-pm Toets Draadloos 4-kanaals Opbouw (op muur) Bereik max. (in het vrije veld) 30 m

Bus 2- of 4-kanaals toets voor enkele montage 80 x 80 x 15 mm. Voor aansluiting op taster-gateways FTS14TG. Standby-verlies slechts 0,2 watt. Met wip en dubbele wip. Smart Home sensor. Meegeleverd worden een bevestigingsplaat, een bevestigingsframe met ingeschakelde elektronica, een frame R, een wip en een dubbele wip. Met de dubbele wip kunnen 4 bruikbare signalen worden ingevoerd, met de wip slechts 2 signalen. Achter is een 20 cm lange buskabel rood-zwart uitgevoerd. Rode aansluiting op BP, zwart op BN van een taster-gateways FTS14TG. Maximaal 30 bustesters en/of bus-tasterkoppeling FTS61BTK kunnen op de klemmen BP en BN van een taster-gateways FTS14TG worden aangesloten. De toegestane totale lengte van de leiding bedraagt 200 m. De bij de FTS14TG meegeleverde RLC-schakel moet op de meest verste bus- toets resp. Bus-tasterkoppeling bovendien op de klemmen BP en BN worden aangesloten. Via de 2-draads-tasterbus vindt de voeding van de aangesloten B4 met 29 V DC plaats en tegelijkertijd de gegevensoverdracht. Gebruik alleen gangbare bus- of telefoonlijnen. Met 4 resp. 2 gele LED's worden bevestigingstelegrammen van actuatoren weergegeven, wanneer de ID s van de actuatoren met PCT14 in de ID-tabel van de FTS14TG zijn ingevoerd. Via een 55 mm schakeldoos worden de in de doos aanwezige hulzen voor schroefbevestiging gebruikt. Montage: Borgplaat vastschroeven. Eerst het frame aanbrengen en daarna het bevestigingsframe met de elektronica vastklikken (markering 0 moet boven zijn). Bij het plaatsen van de wip moet de markering 0 aan de achterkant altijd boven zijn.
