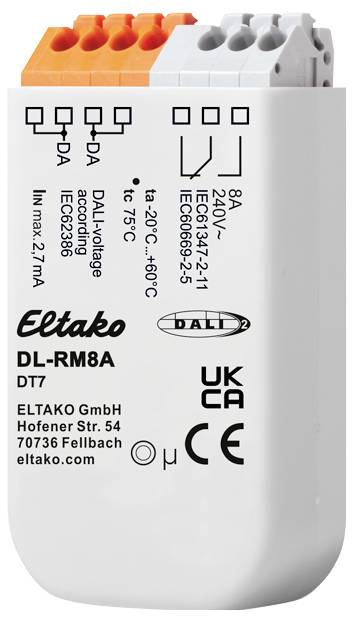

Eltako DL-RM8A Schakelactor Inbouw (in muur) Schakelvermogen (max.) 1000 W

Module voor het aansturen van een relaiscontact via de DALI-bus (DT7) voor de inbouw van lampen en DE UP-doos. 59 x 33 x 15 mm. Beschermingsklasse: IP20. DALI-stroomopname 2,7mA. Compacte relaismodule voor het direct aansturen van 230V AC-lasten via DALI. Eenvoudig aansluiten van lasten zonder DALI-ingang in een DALI-cirkel, de lasten kunnen via DALI-opdrachten worden in- en uitgeschakeld. De functie van het apparaat voldoet aan de standaard voor DALI Device type 7 - schakelfunctie (vanaf firmware 2.0). Instelbaar gedrag voor Power-up en voor het wegvallen van de busvoeding. De voeding van de DALI-RM8 gebeurt via de DALI-bus, er is geen extra voeding nodig. Inschakelen in nuldoorgang. De interface vertegenwoordigt een deelnemer aan de bus en is overeenkomstig adresseerbaar. Configuratie via PC-software DALI-cockpit. DALI-functies en opdrachtset: De DALI-RM8 biedt de mogelijkheid om lasten aan de DALI-bus te koppelen en vervolgens in- en uit te schakelen. De DALI-RM8 is een controller voor niet-dimbare lasten op basis van de DALI-specificatie IEC 62386-208 (Device type 7). Dit betekent dat de schakelkarakteristiek wordt bepaald door de vergelijking van het virtuele lampvermogensniveau (VDAP) met 4 schakeldrempels. Het virtuele lampvermogensniveau (VDAP) komt daarbij overeen met de dimwaarde van een DALI-EVSA en is afhankelijk van de betreffende eigenschappen (begrenzing door MINLEVEL en MAXLEVEL, dimlesnelheid door fadetime en faderate). Voor elke dimrichting zijn er 2 schakeldrempels, die voor de vergelijking met het virtuele lampvermogensniveau worden gebruikt. Alleen de voor de huidige virtuele dimrichting geldige schakeldrempel wordt geanalyseerd. Een drempel met de waarde MASK is inactief en wordt niet ter vergelijking gebruikt. Met de fading kunnen in- en uitschakelvertragingen worden gerealiseerd. De DALI-RM8 wordt door de DALI-bus gevoed. Het gedrag van het relais bij uitval van de busvoeding kan via het systeemfailureLevel worden geconfigureerd (geen wijziging, aan of uit, instelling af fabriek: Aan). Het inschakelgedrag na het plaatsen van de busvoeding kan via het PowerOnLevel worden ingesteld.
