Eltako FASM60-UC Zender Draadloos Bereik max. (in het vrije veld) 30 m

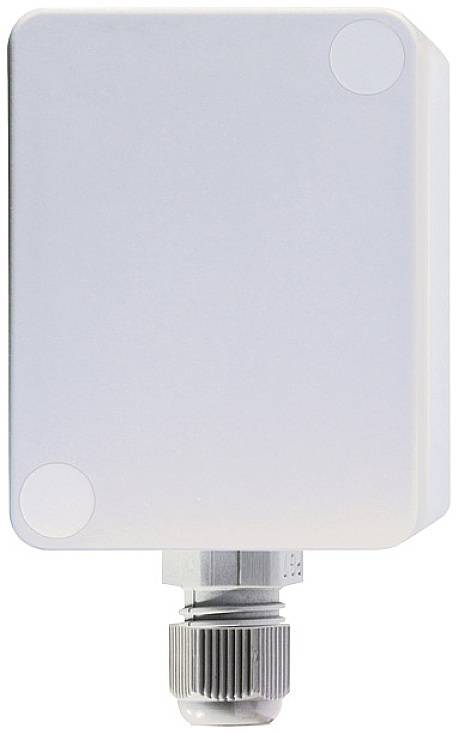

Draadloze buitenzendmodule 2 kanalen. Lxbxh: 60x46x30mm (afmetingen zonder schroefverbinding). Met antenne aan de binnenkant. Geen stand-byverbruik. De draadloze zendmodule heeft twee kanalen en kan daarmee als een radiografisch apparaat radiotelegrammen in de Eltako-gebouwenradio verzenden. A1 laat een radiotelegram zoals wip boven drukken op een radiografisch apparaat met een wip en A3 zoals wip beneden drukken. Het telegram bij het openen van de beide stuurcontacten is identiek aan dat van de draadloze toets loslaten. Er mogen niet meerdere draadloze zendmodules tegelijkertijd worden aangestuurd. Voor de IP54 waterdichte aansluiting bevindt zich aan de onderkant een schroefverbinding M12. Aansluiting op een 5-voudige binnenklem voor de stuuringangen +A1/-A2 en +A3/-A2. Draai hiervoor de twee schroeven aan de voorkant los en verwijder het deksel. Als de klemmen A1 en A3 met een brug worden verbonden, wordt 1x per minuut een radiotelegram van A3 verzonden, zolang de stuurspanning aanwezig is. BIJV. voor centrale opdrachten met prioriteit. De universele stuurspanning verwerkt stuurcommando's van 8 tot 253V AC of 10 tot 230V DC met een lengte van ten minste 0,2 seconden. De maximale parallelcapaciteit van de enkelvoudige stuurleidingen (gescheiden gelegd) is bij 230V 3nF, dit komt overeen met ca. 10 meter. Parallel-stuurkabels (gezamenlijk gelegd) bij 230 V 0,5 NF, ca. 2 meter. De maximale parallelcapaciteit van de stuurleidingen ligt bij 12 tot 24 V UC 0,03Microfar, dit komt overeen met ca. 100 meter. Geen permanente voeding nodig, dus ook geen stand-byverlies. Vanaf de productieweek 48/16 kunnen de radiotelegrammen worden gecodeerd. De interne draaischakelaar wordt voor de activering resp. Deactivering van de codering is nodig en staat in bedrijf in de middelste stand. Codering activeren: De draaischakelaar naar rechts draaien en eenmaal toetsen. Codering deactiveren: De draaischakelaar naar de linker aanslag draaien en één keer toetsen.
