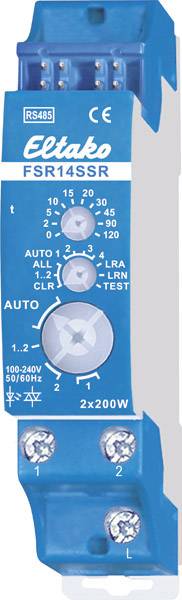

Eltako FSR14SSR Schakelactor RS485 2-kanaals DIN-rails Schakelvermogen (max.) 400 W

Stroomstootschakelrelais geruisloos met 2 kanalen, 400 W. 2 solid-state-relais niet potentiaalvrij. Bidirectioneel. Standby-verlies slechts 0,1 watt. Aansluiting op de Eltako RS485-bus. Dwarsbedrading bus en stroomvoorziening met jumper. Als beide relais van de FSR14 zijn ingeschakeld, is 0,4 W nodig. Het nominale schakelvermogen van 400 W geldt voor één contact en ook als som van beide contacten. Het parallel schakelen van meerdere apparaten voor het verhogen van het vermogen is toegestaan. Vanaf productieweek 12/17 met automatische elektronische uitschakeling bij te hoge temperatuur. Bij een belasting kleiner dan 1 W moet een GLE parallel aan de belasting worden geschakeld. Bij uitval van de voedingsspanning wordt beslist uitgeschakeld. De kanalen kunnen onafhankelijk van elkaar als ES en/of ER kanaal worden geïntegreerd. Scenariobesturing: met één van de vier stuursignalen van een als scenarioknop geïntegreerde knop met dubbele wipschakelaar kunnen meerdere kanalen van één of meerdere FSR14SSR's voor elk scenario worden in- en uitgeschakeld. Centrale commando's op de PC worden met de draadloze visualiserings- en besturingssoftware voor gebouwen GFVS verzonden. Hiervoor op de PC een of meer FSR14SSR's programmeren. Met de draaischakelaars worden de knoppen geprogrammeerd en eventueel de 2 kanalen getest. Voor normaal gebruik worden de middelste en de onderste draaischakelaar vervolgens op AUTO gezet. Bij de bovenste draaischakelaar wordt desgewenst voor alle kanalen tegelijk de EW-tijd (0-120 seconden) voor relais en de RV-tijd (0-120 minuten) voor stroomstootschakelaars ingesteld. Als draadloze bewegings-helderheidssensoren FBH (master) en/of FBH (slave) worden geïntegreerd, wordt met de bovenste draaischakelaar, voor elk kanaal gescheiden, de schakeldrempel vastgelegd waarbij de verlichting wordt ingeschakeld of uitgeschakeld. Instellingen van de bovenste draaischakelaar volgens de gebruiksaanwijzing. Als draadloze helderheidssensoren FAH60 worden geïntegreerd, wordt met de bovenste draaischakelaar, voor elk kanaal gescheiden, de schakeldrempel vastgelegd waarbij afhankelijk van de helderheid de verlichting wordt ingeschakeld of uitgeschakeld (van circa 0 lux in stand 0 tot circa 50 lux in stand 120). Een hysterese van circa 300 lux tussen het in- en uitschakelen is vast ingesteld. Een extra ingestelde RV-tijd wordt niet in acht genomen. Per kanaal kan slechts één FBH (master) of FAH worden geïntegreerd. Een FBH (master) of FAH kan echter in meerdere kanalen worden geïntegreerd.
