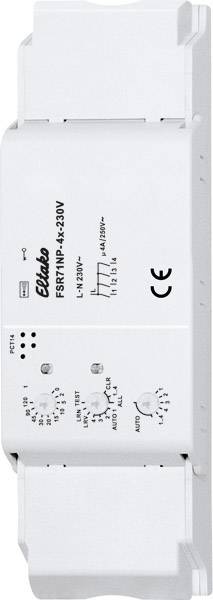

Eltako FSR71NP-4x-230V Schakelactor Draadloos 4-kanaals Opbouw (op muur) Schakelvermogen (max.) 1000 W Bereik max. (in h

Stroomstootschakelrelais met 4 kanalen, telkens 1 NO-contact niet potentiaalvrij 4 A/250 V AC. Met lichtscenarioregeling via PC of met draadloze knoppen. Gecodeerde draadloze verbinding, bidirectionele draadloze communicatie en repeaterfunctie inschakelbaar. Stand-byverlies slechts 0,8 watt. Montage op de 230V-netaansluitkabel, bijvoorbeeld in valse plafonds en lampen. 166 mm lang, 46 mm breed en 31 mm hoog. Met trekontlasting voor de kabel. Bij uitval van de voedingsspanning wordt beslist uitgeschakeld. De kanalen kunnen onafhankelijk van elkaar als ES of ER kanaal worden geïntegreerd. Scenariobesturing: met één van de vier stuursignalen van een als scenarioknop geïntegreerde knop met dubbele wipschakelaar kunnen meerdere kanalen van één of meerdere FSR71NP-4x's voor elk scenario worden in- en uitgeschakeld. Centrale commando's op de PC worden met de draadloze visualiserings- en besturingssoftware voor gebouwen GFVS verzonden. Hiervoor op de PC één of meer FSR71NP-4x integreren. Met de draaischakelaars worden de knoppen geprogrammeerd en eventueel de 4 kanalen getest. Voor normaal gebruik worden de middelste en de onderste draaischakelaar vervolgens op AUTO gezet. Bij de bovenste draaischakelaar wordt desgewenst voor alle kanalen tegelijk de EW-tijd (0-120 seconden) voor relais en de RV-tijd (0-120 minuten) voor stroomstootschakelaars ingesteld. Als draadloze bewegings-helderheidssensoren FBH (master) en/of FBH (slave) worden geïntegreerd, wordt met de bovenste draaischakelaar, voor elk kanaal gescheiden, de schakeldrempel vastgelegd waarbij de verlichting wordt ingeschakeld of uitgeschakeld. Instellingen van de bovenste draaischakelaar volgens de gebruiksaanwijzing. Als draadloze helderheidssensoren FAH60 worden geïntegreerd, wordt met de bovenste draaischakelaar, voor elk kanaal gescheiden, de schakeldrempel vastgelegd waarbij afhankelijk van de helderheid de verlichting wordt ingeschakeld of uitgeschakeld (van circa 0 lux in stand 0 tot circa 50 lux in stand 120). Een hysterese van circa 300 lux tussen het in- en uitschakelen is vast ingesteld. Een extra ingestelde RV-tijd wordt niet in acht genomen. Per kanaal kan slechts één FBH of FAH worden geïntegreerd. Een FBH of FAH kan echter in meerdere kanalen worden geïntegreerd. Als draadloze raam-deurcontacten FTK of raamgreepsensoren FFG7B-rw worden geïntegreerd, kunnen met de middelste draaischakelaar in de posities AUTO 1 tot AUTO 4 verschillende functies worden ingesteld en tot 116 FTK's worden gekoppeld. De LED onder de bovenste draaischakelaar begeleidt het integratieproces volgens de gebruiksaanwijzing en geeft tijdens het gebruik stuurcommando's weer door kort op te lichten.
