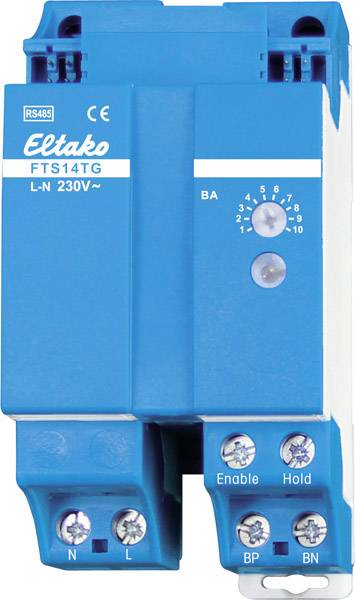

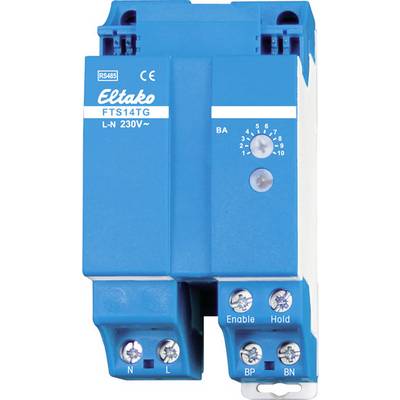

Eltako FTS14TG Gateway RS485 DIN-rails

Knop-gateway voor FTS14 systemen. Standby-verlies slechts 1,3 watt. Aansluiting op de Eltako RS485-bus. Dwarsbedrading bus en stroomvoorziening met jumper. Gebruik in combinatie met FAM14 of FTS14KS. Voor een betere warmteafvoer moet aan de linkerkant een ½ module ventilatieafstand worden aangehouden, hiervoor kan het meegeleverde afstandsstuk DS14 gebruikt worden. Voedingsspanning 230 V. Met maximaal 3 knop-gateways FTS14TG kunnen de signalen van tot 90 via een 2-draads knopbus verbonden 4-voudige bus-knoppen B4T65 en B4FT65 en bus-knopkoppelingen FTS61BTK en FTS61BTKL ingevoerd worden met de daarop aangesloten conventionele knoppen. De gegevensoverdracht en de stroomvoorziening vinden gelijktijdig plaats via slechts 2 draden. Daardoor zijn er geen talrijke afzonderlijke knopbesturingskabels nodig. Een FTS14EM is dan niet nodig. Tot 30 stuks B4T65, B4FT65, FTS61BTK en FTS61BTKL kunnen op een knop-gateway FTS14TG worden aangesloten. Via de 2-draads bus worden gelijktijdig de voeding van de aangesloten apparaten met 29 V DC en de gegevensoverdracht uitgevoerd. Gebruik alleen gangbare bus- of telefoonlijnen. De 2-draads bus is galvanisch gescheiden van de Eltako RS485-bus. De totale toegestane kabellengte bedraagt 200 m. De bij de FTS14TG meegeleverde RLC-link moet op de verste busknop of busknopkoppeling en bovendien op de klemmen BP en BN worden aangesloten. Met een FTS14FA in de Eltako RS485-bus worden de knopsignalen van de aangesloten apparaten ook verzonden in het Eltako communicatiesysteem voor gebouwen.
