Name: Escha 8071668 Flensaansluitdoos Aantal polen (sensoren): 8 0.5 m 1 stuk(s)
Brand: Escha
SKU: 3553479
Availability: InStock

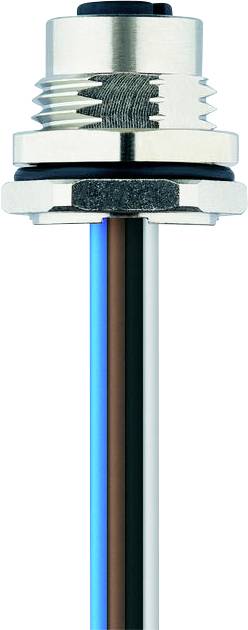

Een close-up van een cilindrische metalen elektrische connector met drie gekleurde draden: blauw, bruin en zwart, die onderaan uit de connector steken.

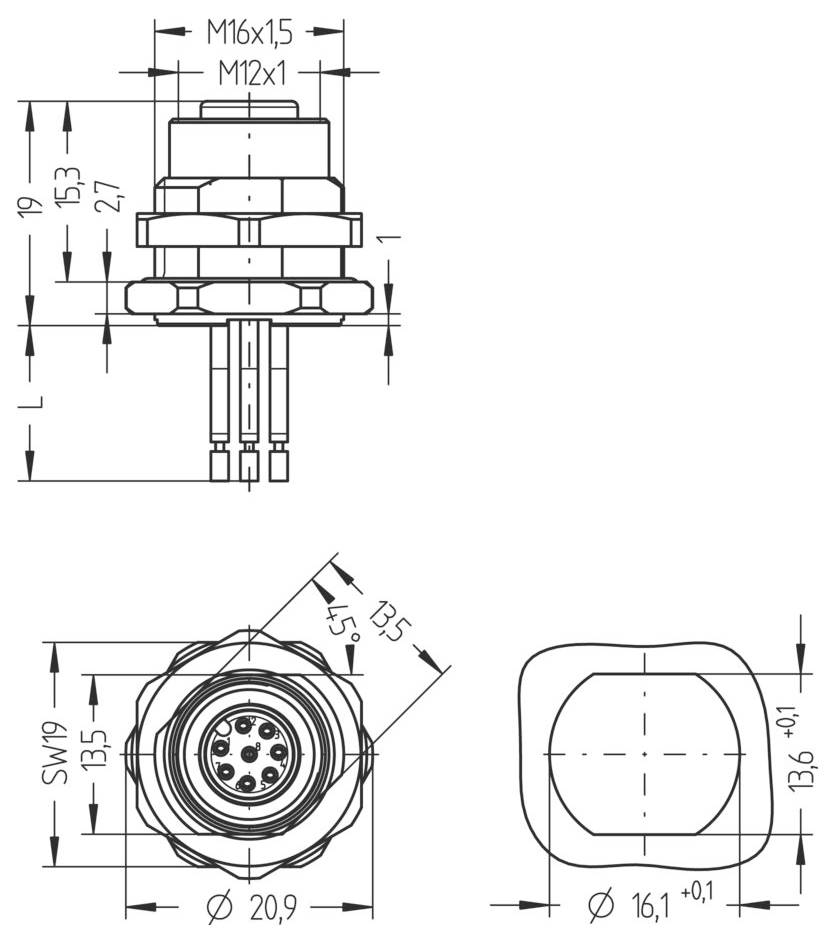

'Technische tekening van een elektrische connector met gedetailleerde afmetingen en maatvoeringen. Bevat bovenaanzicht, vooraanzicht en onderaanzicht.'

1/2

Soortnaam

Flensaansluitdoos

Stekkernorm

Sensorik connector

Aansluiting A

M12-bus, recht

Aansluiting B

Kabel, open eind

Aantal polen

Datasheet (PDF)

Leverbaar wo. 14 okt.

5 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 19,83 / Stuk)

€ 19,83

excl. btw

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nominale spanning: 30V
Isolatieweerstand: ≥ 108 Ω
Materiaal afdichting (bus): FPM/FKM
Materiaal contacten: Metaal, CuZn, verguld
Materiaal contactdrager: Kunststof, PA GF, BK
Mechanische levensduur: >100 insteekcycli
Normen: IEC 61076-2-101
Pinbezetting: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Aantal polen: 8
Beschermingsklasse (gemonteerd): IP65, IP67, IP68
Connector: Bus, recht, M12
Stroombelastbaarheid per pin (bij 40 °C): 2,0 A.
Omgevingstemperatuur: -30 tot +90 °C.
Verontreinigingsgraad: 3
ADERKLEUREN: WH, BN, GN, YE, GY, PK, BU, RD
Aderdiameter: 8 x 0,25 mm²
Materiaal (isolatie): PVC
Codering: A
Aansluitmethode: Draadaansluiting
Bevestigingsschroefdraad: M16x1,5
Vervanging voor: 8028120
Draadlengte: 0.5 m
Materiaal flensbehuizing: Metaal, CuZn, vernikkeld
Materiaal buitenafdichting: NBR
Montagerichting: Achterwandmontage (incl. bevestigingsmoer)
Sleutelwijdte bevestigingsmoer: SW19

Type: AL-FHM12KUA8-0,5/M16

Soortnaam: Flensaansluitdoos

Stekkernorm: Sensorik connector

Aansluiting A: M12-bus, recht

Aansluiting B: Kabel, open eind

Aantal polen: 8

Kabellengte: 0.5 m

Nominale spanning: 30 V

Nominale stroom: 2.0 A

Nominale stroom (afgerond): 2 A

Kabeldoorsnede (sensor- en actorkabels): 0.25 mm²

Aansluiting: Ader

Soort schroefdraad kabelaansluiting en montage: M16

Codering: A

Contactmateriaal: CuZn

Contactoppervlakte: Verguld

Montagewijze sensor/actor-verbindingstechniek: Achterwandmontage

Min. temperatuur: -30 °C

Max. temperatuur: 90 °C

Soort sluiting: Schroef

Fabrikantnr.: 8071668

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 3553479 Escha 8071668 Flensaansluitdoos Aantal polen (sensoren): 8 0.5 m 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3553479 Escha 8071668 Flensaansluitdoos Aantal polen (sensoren): 8 0.5 m 1 stuk(s)

Omschrijving

ESCHA standaard aansluittechniek staat voor diversiteit, kwaliteit en betrouwbaarheid in de beschermingsklasse IP67, IP68 en IP69. Dankzij de verschillende uitvoeringen, coderingen en een groot aantal kabelkwaliteiten vindt u voor elke toepassing de juiste oplossing. Of het nu gaat om M8-, M12- of M23-ronde connectoren, RJ45- of klepconnectoren - alle producten zijn verkrijgbaar in veel kabellengten. Praktische T- en Y-verdelers, inbouwstekkers, adapters en I/O-modules maken een flexibele bedradingsopbouw mogelijk.
