Afbeelding vergelijkbaar

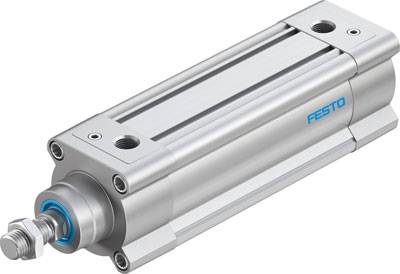

FESTO 1383583 DSBC-63-125-PPVA-N3 Normcilinder Materiaal (behuizing): Aluminium Slaglengte: 125 mm 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 249,99 / Stuk)
€ 249,99
incl. btw
Gratis verzending*
Alleen beschikbaar voor zakelijke klanten
Incl. 14 dagen retourrechtTechnische specificaties
- Botsenergie in de eindposities: 1.3 J
- Bevestigingsmethode: Met binnendraad - met accessoires - naar keuze:
- Werkdruk: 0.4 - 12 bar
- Werkdruk MPa: 0.04 - 1.2 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bewegende massa bij een slag van 0 mm: 430 g.
- Demping: PPV: Pneumatische demping aan beide zijden instelbaar
- Dempingslengte: 22 mm
- Inbouwpositie: willekeurig
- Voldoet aan de norm ISO 15552
- Werking: Dubbelwerkend
- Gewichtstoeslag per 10 mm slag: 62 g.
- Basisgewicht bij 0 mm slag: 1740 g.
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag: 125 mm
- Diameter zuiger: 63 mm
- Uiteinde van de zuigerstang: Buitendraad
- Schroefdraad van de zuigerstang: M16x1,5
- Constructieve opbouw: Zuiger - zuigerstang - profielbuis
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Pneumatische aansluiting: G3/8
- Positieherkenning: Voor naderingsschakelaar
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 1682 N
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 1870 N
- Omgevingstemperatuur: -20 - 80 °C.
- Varianten: Enkelzijdige zuigerstang
- Materiaal bandschroef: Staal verzinkt
- Materiaal deksel: Spuitgietaluminium, gecoat
- Materiaal zuiger: Aluminium kneedlegering
- Materiaal zuigerafdichting: TPE-u(PU)
- Materiaal zuigerstang: Hooggelegeerd staal
- Materiaal zuigerstangafdichtstrip: TPE-u(PU)
- Materiaal magazijn: POM
- Materiaal moer: Staal verzinkt
- Materiaal bufferafdichting: TPE-u(PU)
- Materiaal bufferzuiger: POM
- Materiaal cilinderbuis: Aluminium kneedlegering, gegleidiseerd
- Materiaalinformatie: conform RoHS
- Supplement bewegende massa per slag van 10 mm: 25 g.
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Normcilinder
- Slaglengte
125 mm
- Min. werkdruk
0.4 bar
- Operationele druk (max.)
12 bar
- Diameter
63 mm
- Min. temperatuur apparaat
-20 °C
- Max. temperatuur apparaat
80 °C
- Fabrikantnr.
1383583
- Uitvoering
Zuiger - zuigerstang - profielbuis
- Gewicht
1740 g
- Bouwgrootte
63
- Bevestigingsschroefdraad
M16 x 1.5
- Aandrijving
Perslucht
- Afdichtmateriaal
TPE-U(PU)
- Persluchtaansluiting
G3/8"
- Materiaal (behuizing)
Aluminium
- Diameter zuiger
63 mm
- Zuigerstang - materiaal
Aluminium kneedlegering
- Zuigerstang - schroefdraad
M16 x 1.5
- Kracht (max.)
1870 N
- Medium
Perslucht
- Norm
ISO 15552
- Max. omgevingstemperatuur
+80 °C
- Min. omgevingstemperatuur
-20 °C
- Wijze van werking
Dubbelwerkend
Documenten en downloads
Datablad
Datablad 2799932 FESTO 1383583 DSBC-63-125-PPVA-N3 Normcilinder Materiaal (behuizing): Aluminium Slaglengte: 125 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2799932 FESTO 1383583 DSBC-63-125-PPVA-N3 Normcilinder Materiaal (behuizing): Aluminium Slaglengte: 125 mm 1 stuk(s)
Omschrijving
Slim gedempt
Slim dempen – insteltijd besparen: de nieuwe normcilinder DSBC met de zelfinstelbare pneumatische eindbuffer PPS past zich optimaal aan last- en snelheidswisselingen aan. U wint tijd en krijgt er flexibiliteit voor terug, maar ook uw procesveiligheid stijgt.Door de vele varianten, de aanpassing aan omgevingsomstandigheden en het individuele design is hij universeel inzetbaar. De DSBx: rendabel, comfortabel en veilig.Eenvoudige keuze – snel in gebruik
In alle gevallen klaar voor gebruik:
de serie DSBx is de opvolger van de beproefde series DNC en DNCB. Door de afmetingen conform ISO 15552 kan DSBx de voorgaande series probleemloos vervangen – hierdoor wordt een extreem vereenvoudigde productkeuze mogelijk.Superieure techniek, lange levensduur
De zelfinstelbare pneumatische buffering PPS en de unieke zuigertechnologie maken van de DSBC een technisch superieure cilinder, waarbij nauwelijks slijtage optreedt.
Slim dempen – insteltijd besparen: de nieuwe normcilinder DSBC met de zelfinstelbare pneumatische eindbuffer PPS past zich optimaal aan last- en snelheidswisselingen aan. U wint tijd en krijgt er flexibiliteit voor terug, maar ook uw procesveiligheid stijgt.Door de vele varianten, de aanpassing aan omgevingsomstandigheden en het individuele design is hij universeel inzetbaar. De DSBx: rendabel, comfortabel en veilig.Eenvoudige keuze – snel in gebruik
In alle gevallen klaar voor gebruik:
de serie DSBx is de opvolger van de beproefde series DNC en DNCB. Door de afmetingen conform ISO 15552 kan DSBx de voorgaande series probleemloos vervangen – hierdoor wordt een extreem vereenvoudigde productkeuze mogelijk.Superieure techniek, lange levensduur
De zelfinstelbare pneumatische buffering PPS en de unieke zuigertechnologie maken van de DSBC een technisch superieure cilinder, waarbij nauwelijks slijtage optreedt.
