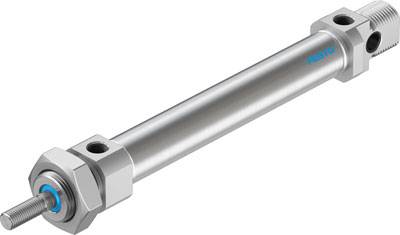

FESTO 19212 DSNU-20-100-P-A Normcilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 100 mm 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 71,99 / Stuk)
€ 71,99
incl. btw
Gratis verzending*
Alleen beschikbaar voor zakelijke klanten
Incl. 14 dagen retourrechtTechnische specificaties
- Botsenergie in de eindposities: 0.2 J
- Bevestigingswijze: met accessoires
- Werkdruk: 1 - 10 bar
- Werkdruk MPa: 0.1 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bewegende massa bij een slag van 0 mm: 44 g.
- Demping: P: elastische dempingsringen en -platen aan beide zijden
- Inbouwpositie: willekeurig
- Voldoet aan norm: CETOP RP 52 P - ISO 6432
- Werking: Dubbelwerkend
- Gewichtstoeslag per 10 mm slag: 7.2 g.
- Basisgewicht bij 0 mm slag: 186.8 g.
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag: 100 mm
- Diameter zuiger: 20 mm
- Uiteinde van de zuigerstang: Buitendraad
- Schroefdraad van de zuigerstang: M8
- Constructieve opbouw: Zuiger - zuigerstang - cilinderbuis
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- LABS-CONFORMITEIT: VDMA24364-B1/B2-L
- Pneumatische aansluiting: G1/8
- Positieherkenning: Voor naderingsschakelaar
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 158.3 N
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 188.5 N
- Omgevingstemperatuur: -20 - 80 °C.
- Varianten: Enkelzijdige zuigerstang
- Materiaal deksel: Aluminium kneedlegering - kleurloos geanodiseerd
- Materiaal afdichtingen: NBR, TPE-U(PU)
- Materiaal zuigerstang: Hooggelegeerd staal roestvrij
- Materiaal cilinderbuis: Hooggelegeerd staal roestvrij
- Materiaalinformatie: conform RoHS
- Supplement bewegende massa per slag van 10 mm: 4 g.
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Normcilinder
- Slaglengte
100 mm
- Min. werkdruk
1 bar
- Operationele druk (max.)
10 bar
- Diameter
20 mm
- Min. temperatuur apparaat
-20 °C
- Max. temperatuur apparaat
80 °C
- Fabrikantnr.
19212
- Uitvoering
Zuiger - zuigerstang - cilinderbuis
- Gewicht
186.8 g
- Bouwgrootte
20
- Bevestigingsschroefdraad
M8
- Aandrijving
Perslucht
- Afdichtmateriaal
NBR
TPE-U(PU)
- Persluchtaansluiting
G1/8"
- Materiaal (behuizing)
Aluminium kneedlegering
- Diameter zuiger
20 mm
- Zuigerstang - materiaal
Staal (hooggelegeerd)
- Zuigerstang - schroefdraad
M8
- Kracht (max.)
188.5 N
- Medium
Perslucht
- Norm
ISO 6432
- Max. omgevingstemperatuur
+80 °C
- Min. omgevingstemperatuur
-20 °C
- Wijze van werking
Dubbelwerkend
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2799937 FESTO 19212 DSNU-20-100-P-A Normcilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 100 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2799937 FESTO 19212 DSNU-20-100-P-A Normcilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 100 mm 1 stuk(s)
Omschrijving
Normcilinder DSNU-20-100-P-A conform DIN ISO 6432 voor positiedetectie. Verschillende bevestigingsmogelijkheden, met en zonder extra bevestigingselementen. Met elastische dempingsringen in de eindposities. Slag = 100 mm, zuigerdiameter = 20 mm, zuigerstangschroefdraad = M8, demping = P: elastische dempingsringen/-platen aan beide zijden, inbouwpositie = willekeurig
