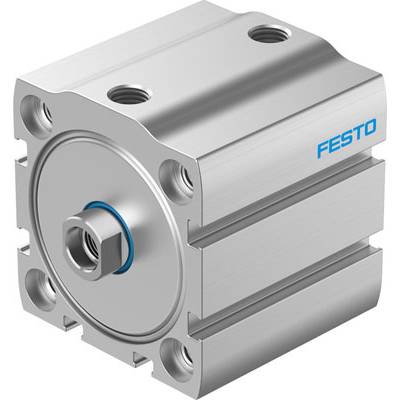

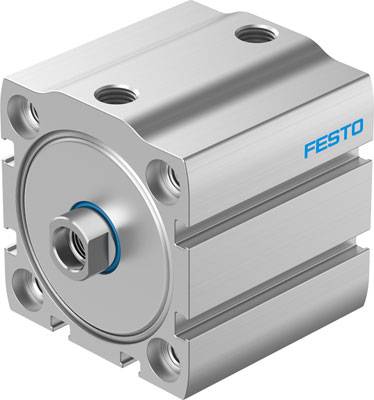

FESTO 5138196 ADN-S-50-45-I-P-A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 45 mm 1 stu
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 103,30 / Stuk)
€ 103,30
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Botsenergie in de eindposities: 1 J
- Soort bevestiging: Met doorgaande boring - met binnendraad - met accessoires - naar keuze:
- Werkdruk: 0.4 - 10 bar
- Werkdruk MPa: 0.04 - 1 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bewegende massa bij een slag van 0 mm: 104 g.
- Demping: P: elastische dempingsringen en -platen aan beide zijden
- Inbouwpositie: willekeurig
- Werking: Dubbelwerkend
- Gewichtstoeslag per 10 mm slag: 63 g.
- Basisgewicht bij 0 mm slag: 324 g.
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag: 45 mm
- Diameter zuiger: 50 mm
- Uiteinde van de zuigerstang: Binnendraad
- Constructieve opbouw: Zuiger - zuigerstang
- Corrosiebestendigheidsklasse KBK: 1 - lage corrosiebelasting
- Pneumatische aansluiting: G1/8
- Positieherkenning: Voor naderingsschakelaar
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, retour: 1057 N
- Theoretische kracht bij 0,6 MPa 6 bar, 87 psi, vooruit: 1178 N
- Omgevingstemperatuur: 0 tot +60 °C
- Varianten: Enkelzijdige zuigerstang
- Materiaal deksel: Aluminium kneedlegering, geanodiseerd
- Materiaal dynamische afdichtingen: TPE-u(PU)
- Materiaal behuizing: aluminium kneedlegering, geanodiseerd
- Materiaal zuigerstang: Hooggelegeerd staal roestvrij
- Materiaalinformatie: conform RoHS
- Supplement bewegende massa per slag van 10 mm: 16 g.
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Compacte cilinder
- Slaglengte
45 mm
- Fabrikantnr.
5138196
- Uitvoering
Zuiger - zuigerstang
- Aandrijving
Perslucht
- Persluchtaansluiting
G1/8"
- Materiaal (behuizing)
Aluminium kneedlegering
- Diameter zuiger
50 mm
- Kracht (max.)
1178 N
- Max. omgevingstemperatuur
+60 °C
- Min. omgevingstemperatuur
0 °C
Documenten en downloads
Datablad
Datablad 2800614 FESTO 5138196 ADN-S-50-45-I-P-A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 45 mm 1 stu
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2800614 FESTO 5138196 ADN-S-50-45-I-P-A Compacte cilinder Materiaal (behuizing): Aluminium kneedlegering Slaglengte: 45 mm 1 stu
Omschrijving
Kompascilinder ADN-S-50-45-I-P-A slag = 45 mm, zuigerdiameter = 50 mm, demping=P: Elastische dempingsringen/-platen aan beide zijden, inbouwpositie = willekeurig, werking = dubbelwerkend
