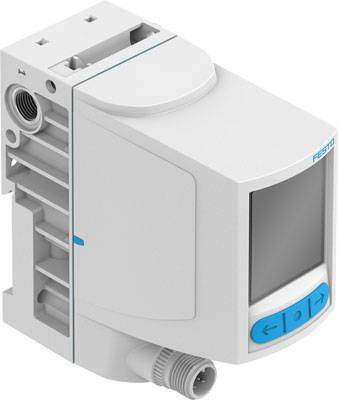

FESTO 8104665 Proportioneel drukregelventiel VPPI-5L-3-G18-0L6H-V1-S1D G 1/8 Nominale breedte 5 mm Materiaal (behuizing)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 969,00 / Stuk)
€ 969,00
incl. btw
Gratis verzending*
Alleen beschikbaar voor zakelijke klanten
Incl. 14 dagen retourrechtTechnische specificaties
- Afmetingen B x L x H: 42,2 mm x 95,3 mm x 94,3 mm
- Opmerking: Het product is uitsluitend geschikt voor industrieel gebruik. In woongebieden moeten eventueel maatregelen worden genomen om radiostoringen te voorkomen.
- Weergave-type: TFT-kleur
- Weergavegrootte: 1,77"
- Soort bevestiging: Met DIN-rail - met doorgaande boring voor bout M4
- Barstdruk: 40 bar
- Bedieningswijze: elektrisch
- Werkdruk: 6 - 8 bar
- Bedrijfsmedium: Perslucht volgens ISO 8573-1:2010 [7:4:4] - inerte gassen
- Bedrijfsspanningsbereik DC: 21.6 - 27.6 V.
- Afdichtingsprincipe: zacht
- Displayresolutie: 128 x 160 pixels
- Drukregelbereik: 0 - 6 bar
- Drukregelbereik MPa: 0 - 0.6 MPa
- Inbouwpositie: willekeurig
- Ingangsdruk 1: 0 - 13 bar
- Ingangsdruk 1 MPa: 0 - 1.3 MPa
- Ingangsweerstand: 100 kOhm
- Elektrische aansluiting 1, aansluiting: Stekker
- Elektrische aansluiting 1, aansluittechniek: M12x1 A-gecodeerd conform EN 61076-2-101
- Elektrische aansluiting 1, aantal Polen/aders: 5
- Elektrische aansluiting 1, aanhaalmoment: 1.5 Nm
- Elektrische aansluiting 1, functie: Voeding - werkelijke waarde-uitgang - nominale waarde-ingang
- Nauwkeurigheid analoge uitgang FS: 1 %FS
- Totale nauwkeurigheid: 1,1 %FS
- Totale lekkage: 5 L/u.
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking niet mogelijk
- Hysterese: 0.4 %FS
- KC-kenteken: KC-EMC
- Klimaatklasse: 3K3 volgens en 60721
- Constructieve opbouw: klepzittingsventiel met terugstelveer
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Kortsluitvastheid: Voor alle elektrische aansluitingen
- LABS-CONFORMITEIT: VDMA24364-B1/B2-L
- Opslagtemperatuur: -20 tot 70 °C
- Lineariteit: 0.9 %FS
- Max. kabellengte: 30 m
- Max. stroomverbruik: 525 mA
- Max. Aanhaalmoment schroefverbinding: 8.5 Nm
- Max. uitgangsstroom: 25 mA
- Max. Elektrisch opgenomen vermogen: 14.5 W.
- Mediumtemperatuur: 0 - 50 °C.
- Min. Belastingsweerstand spanningsuitgang: 2 kOhm
- Nominale bedrijfsspanning DC: 24 V
- Nominale gebruikshoogte: < 3000 m NHN
- Nominale stroom: 0.15 A
- Nominale wijdte ventilatie: 5 mm
- Nominale diameter ventilatie: 5 mm
- Normaal nominaal debiet: 900 l/min
- Normale nominale stroom 2-3: 480 L/min.
- Pneumatische aansluiting 1: G1/8
- Pneumatische aansluiting 2: G1/8
- Pneumatische aansluiting 3: G1/8
- Productgewicht: 370 g
- Reproduceerbaarheid: 0.4 %FS
- Resettype: mechanische veer
- Geluidsvermogensniveau: 62.5 dB(A)
- Geluidsvermogensniveau op 1 m afstand: 51.9 dB(A)
- Schakeluitgang: Push-pull
- Schokbestendigheid: schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
- Veiligheidsklasse: IP65
- Trillingsbestendigheid: transportgebruikstest met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
- Veiligheidsinstructie: Veiligheidsstand VPPI, rustpositie gesloten
- Signaalbereik analoge uitgang: 0 - 10 V.
- Invoer instelwaarde: 0 - 10 V - PWM - digitaal
- Soort besturing: direct
- Stromingsrichting: niet omkeerbaar
- Temperatuurcoëfficiënt: 0.02 %/K.
- Omgevingstemperatuur: 0 tot 50 °C
- Klepfunctie: 3-weg proportionele drukregelklep
- Ompoolbeveiliging: voor alle elektrische aansluitingen
- Materiaal afdichtingen: HNBR, PTFE
- Materiaal behuizing: PA-versterkt
- Materiaalinformatie: conform RoHS
- Goedkeuring: RCM Mark
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4], inerte gassen
- Soortnaam
Proportioneel drukregelventiel
- Voedingsspanning
24 V
- Materiaal (behuizing)
PA
- Aansluiting
G 1/8
- Max. doorstroomhoeveelheid
900 l/min
- Operationele druk (max.)
8 bar
- Bedrijfstemperatuurbereik
0 °C (min)
- Min. bedrijfstemperatuur
0 °C
- Stroomverbruik
14.5 W
- Bediening
elektrisch
- Uitvoering
Stoelklep met terugtrekveer
- Fabrikantnr.
8104665
- Werkingsdruk (min.)
6 bar
- Afdichtmateriaal
HNBR
PFTE
- Functie
3-weg
- Gewicht
370 g
- Temperatuurbereik van het medium
0 tot +50 °C
- Max. medium temperatuur
+50 °C
- Min. medium temperatuur
0 °C
- Medium
Inerte gassen
- Nominale breedte
5 mm
- Bijzonderheden
Elektrische bediening
- Hoogte
94.3 mm
95.3 mm
- QNn-waarde
900 l/min
IP65
- Reference-input
0 - 10 V
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
0 °C
- Wijze van werking
In rust gesloten
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2801827 FESTO 8104665 Proportioneel drukregelventiel VPPI-5L-3-G18-0L6H-V1-S1D G 1/8 Nominale breedte 5 mm Materiaal (behuizing)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2801827 FESTO 8104665 Proportioneel drukregelventiel VPPI-5L-3-G18-0L6H-V1-S1D G 1/8 Nominale breedte 5 mm Materiaal (behuizing)
Omschrijving
Proportionele drukregelventiel VPPI-5L-3-G18-0L6H-V1-S1D nominale breedte ventilatie = 5 mm, nominale breedte ontluchting = 5 mm, bedieningswijze = elektrisch, afdichtingsprincipe = zacht, totale lekstroom = 5 L/h.
