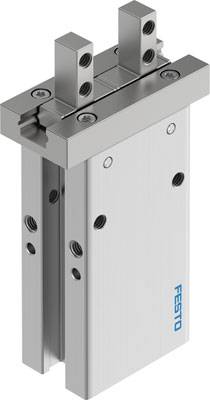

FESTO 8116781 DHPC-L-10-A-NC-S-1 Parallelle grijper Materiaal (behuizing): Aluminium 1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 325,00 / Stuk)
€ 325,00
incl. btw
Gratis verzending*
Alleen beschikbaar voor zakelijke klanten
Incl. 14 dagen retourrechtTechnische specificaties
- Aantal grijpklauwen: 2
- Bouwgrootte: 10
- Soort bevestiging: Met doorgaande boring en paspen - met binnendraad en paspen - naar keuze: - Directe bevestiging via doorgaande boring - directe bevestiging via schroefdraad
- Werkdruk: 50.75 - 116 psi
- Werkdruk MPa: 0.35 - 0.8 MPa
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Inbouwpositie: willekeurig
- Werking: Enkelwerkend - gesloten
- Geleiding: Kogelgeleiding
- Totale tastkracht bij 0,6 MPa 6 bar, open 87 psi: 39.2 N
- Grijperfunctie: Parallel
- Grijpkracht per grijper bij 0,6 MPa 6 bar, 87 psi openen: 19.6 N
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
- Slag per grijper: 4 mm
- Constructieve opbouw: Hendel - gedwongen verplaatsing - aansluitrichting zijkant - bevestigingswijze zijkant voor grijper
- Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
- CONFORM LABS: VDMA24364-B2-L.
- Max. Massa per externe grijpvinger: 120 g.
- Max. Moment op de grijper Mx statisch: 0.13 Nm
- Max. Moment op de grijper My statisch: 0.27 Nm
- Max. Moment op de grijper MZ statisch: 0.13 Nm
- Massatraagheidsmoment: 0.062 kgcm2
- Max. Werkfrequentie grijper: 3 Hz
- Max. Omruilnauwkeurigheid: 0.2 mm
- Max. Grijpbaanspeling SZ: 0 mm
- Max. Grijphoekspel ax,ay: 0 gr
- Max. Kracht op de grijper Fz statisch: 29 N
- Min. Openingstijd bij 0,6 MPa 6 bar, 87 psi: 25 ms
- Min. Sluittijd bij 0,6 MPa 6 bar, 87 psi: 26 ms
- Pneumatische aansluiting: M3
- Positieherkenning: Voor naderingsschakelaar
- Productgewicht: 66 g
- Rotatiesymmetrie: <= 0,2 mm
- Omgevingstemperatuur: -10 tot 60 °C
- Varianten: Aanbevolen voor productie-installaties voor de productie van Li-ion batterijen
- Materiaal behuizing: Aluminium, geanodiseerd
- Materiaal grijper: Hooggelegeerd staal roestvrij
- Materiaalinformatie = (* koper- en PTFE-vrij, * RoHS-conform)
- Herhalingsnauwkeurigheid grijper: <= 0,02 mm
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Parallelle grijper
- Materiaal (behuizing)
Aluminium
- Aansluiting
M3
- Operationele druk (max.)
8 bar
- Bedrijfstemperatuurbereik
-10 °C (min)
- Min. bedrijfstemperatuur
-10 °C
- Fabrikantnr.
8116781
- Werkingsdruk (min.)
3.5 bar
- Nauwkeurigheid (+/-)
0.02 mm
- Gewicht
66 g
- Temperatuurbereik van het medium
-10 tot +60 °C
- Max. medium temperatuur
+60 °C
- Min. medium temperatuur
-10 °C
- Medium
Perslucht
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-10 °C
- Wijze van werking
Enkelwerkend
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2802214 FESTO 8116781 DHPC-L-10-A-NC-S-1 Parallelle grijper Materiaal (behuizing): Aluminium 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2802214 FESTO 8116781 DHPC-L-10-A-NC-S-1 Parallelle grijper Materiaal (behuizing): Aluminium 1 stuk(s)
Omschrijving
Parallelle grijper DHPC-L-10-A-NC-S-1 maat = 10, slag per grijpbek = 4 mm, max. Uitwisselnauwkeurigheid = 0,2 mm, max. Grijfhoekspeling ax,ay=0 deg, max. Grijfbek-speling SZ=0 mm
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
