FESTO CPVSC1-M4H-K-H-M5C 547350 Magneetventiel 3/2 gesloten monostabiel 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 99,17 / Stuk)
€ 99,17
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

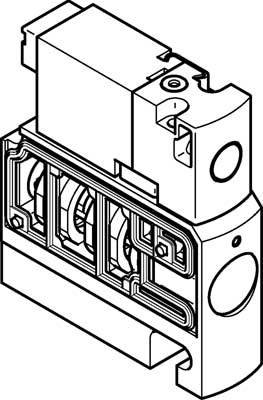

Magneetventiel CPVSC1-M4H-K-H-M5C
Technische specificaties
- Elektrische aansluiting: stekker, 2-polig
- Soortnaam
Magneetventiel
- Functie
3/2 gesloten monostabiel
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Temperatuurbereik van het medium
-5 tot 50 °C
- Fabrikantnr.
547350
- Uitvoering
Normaal nominaal debiet: 170 l/min
- Aansluiting
Verzamelaansluiting
M5
- Operationele druk (max.)
7 bar
- Werkingsdruk (min.)
-0.9 bar
- Afdichtmateriaal
NBR
- Materiaal (behuizing)
Aluminium spuitgietwerk
- Gewicht
30.5 g
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
-5 °C
IP40
- Drukregeling (max.)
7 bar
- Drukregeling (min.)
3 bar
- Max. omgevingstemperatuur
50 °C
- Min. omgevingstemperatuur
-5 °C
Documenten en downloads
Datablad
Datablad 1942014 FESTO CPVSC1-M4H-K-H-M5C 547350 Magneetventiel 3/2 gesloten monostabiel 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1942014 FESTO CPVSC1-M4H-K-H-M5C 547350 Magneetventiel 3/2 gesloten monostabiel 1 stuk(s)
Informatie
Informatie 1942014 FESTO CPVSC1-M4H-K-H-M5C 547350 Magneetventiel 3/2 gesloten monostabiel 1 stuk(s)
Omschrijving
Consequent doordacht:
Het vaste ventieleiland CPV Smart Cubic
De CPV-SC kan met een hoogte van slechts 40 mm en een breedte van 40 mm en met 2 tot 16 ventielplaatsen overal worden geplaatst. Montage ook via DIN-rail mogelijk.Consequent flexibel
Voor nog meer flexibiliteit blinkt de CPV Smart Cubic uit met een groot aantal selecteerbare ventielfuncties: 5/2-weg monostabiel, 5/2-weg bistabiel, 3/2-weg basispositie gesloten of open en 2/2-weg basispositie gesloten.Consequent doordacht
Veelvuldige aansluitmogelijkheden, bijvoorbeeld pneumatische of elektrische aansluitingen. De praktische pneumatische uitgangen aan de voorkant overtuigen net als de eenvoudige elektrische aansluitmogelijkheden van de afzonderlijke aansluiting, via de sub-D-stekker, lintkabel tot Profibus DP en DeviceNet. Tot slot: gebruik de multifunctionele naamplaatjes voor het aanbrengen van permanente opschriften en voor het afdekken van de handhulpbediening.
Het vaste ventieleiland CPV Smart Cubic
De CPV-SC kan met een hoogte van slechts 40 mm en een breedte van 40 mm en met 2 tot 16 ventielplaatsen overal worden geplaatst. Montage ook via DIN-rail mogelijk.Consequent flexibel
Voor nog meer flexibiliteit blinkt de CPV Smart Cubic uit met een groot aantal selecteerbare ventielfuncties: 5/2-weg monostabiel, 5/2-weg bistabiel, 3/2-weg basispositie gesloten of open en 2/2-weg basispositie gesloten.Consequent doordacht
Veelvuldige aansluitmogelijkheden, bijvoorbeeld pneumatische of elektrische aansluitingen. De praktische pneumatische uitgangen aan de voorkant overtuigen net als de eenvoudige elektrische aansluitmogelijkheden van de afzonderlijke aansluiting, via de sub-D-stekker, lintkabel tot Profibus DP en DeviceNet. Tot slot: gebruik de multifunctionele naamplaatjes voor het aanbrengen van permanente opschriften en voor het afdekken van de handhulpbediening.
Opmerkingen
De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maataanduiding voor gassen in liter per minuut.
