Name: FESTO Magneetventiel 8150399 VUVG-B10-T32C-AZT-F-1T1L-F1A 22 V/DC Aansluitplaat Nominale breedte 10 mm Rustpositie door
Brand: FESTO
SKU: 2801479
Availability: BackOrder

Een pneumatisch ventiel in lichtgrijs en zwart. Het heeft twee blauwe druktoetsen bovenaan en meerdere aansluitingsmogelijkheden voor slangen.

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Totaal (€ 139,99 / Stuk)

€ 139,99

incl. btw

Gratis verzending*

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Ontluchtingsfunctie: smoorbaar
Bevestigingswijze: Op aansluitstrip
Bedieningswijze: elektrisch
Werkdruk: 1.5 - 10 bar
Werkdruk MPa: 0.15 - 1 MPa
Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
Afdichtingsprincipe: zacht
Inbouwpositie: willekeurig
Inschakelduur: 1
Elektrische aansluiting: via aansluitplaten
Handmatige hulpbediening: Vast - vast
Opmerking over het bedrijfs- en besturingsmedium: geoliede werking mogelijk (bij verder gebruik nodig)
Constructieve opbouw: zuiger-schuif
Corrosiebestendigheidsklasse KBK: 0 - geen corrosiebelasting
LABS-conformiteit: VDMA24364-zone III.
Max. Negatieve puls bij 1 signaal: 3000 µs
Max. Positieve puls bij 0 signaal: 1600 µs
Maximale schakelfrequentie: 3 Hz
Mediumtemperatuur: -5 - 60 °C.
Normaal nominaal debiet: 150 l/min
Productgewicht: 59 g
Type terugstelling: Pneumatische veer
Schakeltijd uit: 20 ms
Schakeltijd aan: 8 ms
Schokbestendigheid: schoktest met scherptegraad 2 conform FN 942017-5 en EN 60068-2-27
Beschermingsklasse: IP40
Trillingsbestendigheid: transportgebruikstest met scherptegraad 2 conform FN 942017-4 en EN 60068-2-6
Signaalstatusindicatie: LED
Spoeleigenschappen: 22 V/DC: 1 W
Type bediening: Voorgeregeld
Stuurdruk: 1.5 - 8 bar
Werkdruk MPa: 0.15 - 0.8 MPa
Voeding stuurlucht: Extern
Stuurmedium: Perslucht volgens ISO 8573-1:2010 [7:4:4]
Overdekking: Positieve overdekking
Omgevingstemperatuur: -5 tot 60 °C
Varianten: Aanbevolen voor productie-installaties voor de productie van Li-ion batterijen
Ventielfunctie: 2x3/2 gesloten monostabiel
Ventielgrootte: 10 mm
Materiaal afdichtingen: HNBR, NBR
Materiaal behuizing: aluminium kneedlegering
Materiaalinformatie: conform RoHS
Toegestane spanningsschommelingen: +/- 10%

Soortnaam: Magneetventiel

Voedingsspanning: 22 V/DC

Operationele druk (max.): 10 bar

Materiaal (behuizing): Aluminium kneedlegering

Aansluiting: Aansluitplaat

Bedrijfsmedium: Perslucht conform ISO 8573-1:2010 [7:4:4]

Bedrijfstemperatuurbereik: -5 °C (min)

Temperatuurbereik van het medium: -5 tot +60 °C

Fabrikantnr.: 8150399

Werkingsdruk (min.): 1.5 bar

Min. bedrijfstemperatuur: -5 °C

Bediening: elektrisch

Afdichtmateriaal: HNBR
NBR

Max. doorstroomhoeveelheid: 150 l/min

Functie: Smoorbaar

Gewicht: 59 g

Max. medium temperatuur: +60 °C

Min. medium temperatuur: -5 °C

Medium: Perslucht

Nominale breedte: 10 mm

Bijzonderheden: Elektrische bediening

QNn-waarde: 150 l/min

: IP40

Drukregeling (max.): 8 bar

Drukregeling (min.): 1.5 bar

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -5 °C

Wijze van werking: Rustpositie door veerkracht gesloten

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Operationele druk (max.)

FESTO Magneetventiel 8150399 VUVG-B10-T32C-AZT-F-1T1L-F1A 22 V/DC Aansluitplaat Nominale breedte 10 mm Rustpositie door veerkracht gesloten 1 stuk(s)

Artikelnummer:2801479

Onbekende levertijd

Conrad Electronic

Dit product

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 139,99^*

FESTO Magneetventiel 8041888 VUVG-B10-B52-ZT-F-1T1L-EX2C 22 V/DC Nominale breedte 10 mm 5/2- of 3/2-weg 1 stuk(s)

Artikelnummer:2801079

Leverbaar ma. 16 nov.

Conrad Electronic

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,99^*

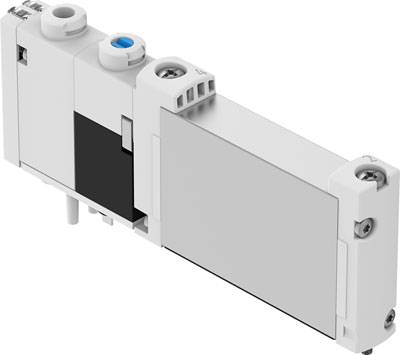

FESTO Magneetventiel 8041889 VUVG-B10-M52-RZT-F-1T1L-EX2C 22 V/DC Nominale breedte 10 mm 5/2- of 3/2-weg 1 stuk(s)

Artikelnummer:2801094

Leverbaar ma. 16 nov.

Conrad Electronic

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 169,99^*

FESTO Magneetventiel 8041890 VUVG-B10-P53C-ZT-F-1T1L-EX2C 22 V/DC Aansluitplaat Nominale breedte 10 mm In rust gesloten 1 stuk(s)

Artikelnummer:2801107

Leverbaar ma. 16 nov.

Conrad Electronic

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,99^*

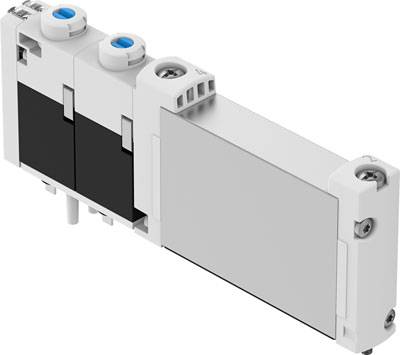

FESTO Magneetventiel 8041891 VUVG-B10-T32C-MZT-F-1T1L-EX2C 22 V/DC Nominale breedte 10 mm 5/2- of 3/2-weg 1 stuk(s)

Artikelnummer:2801115

Leverbaar ma. 16 nov.

Conrad Electronic

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 224,99^*

FESTO Magneetventiel 8041892 VUVG-B10-M52-MZT-F-1T1L-EX2C 22 V/DC Nominale breedte 10 mm 5/2- of 3/2-weg 1 stuk(s)

Artikelnummer:2801124

Leverbaar ma. 16 nov.

Conrad Electronic

8 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 164,99^*

FESTO Magneetventiel 8041893 VUVG-B10-P53U-ZT-F-1T1L-EX2C 22 V/DC Aansluitplaat Nominale breedte 10 mm 1 stuk(s)

Artikelnummer:2801138

Leverbaar ma. 16 nov.

Conrad Electronic

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 214,99^*

FESTO Magneetventiel 8041894 VUVG-B10-P53E-ZT-F-1T1L-EX2C 22 V/DC Nominale breedte 10 mm Servogestuurd 1 stuk(s)

Artikelnummer:2801153

Leverbaar ma. 16 nov.

Conrad Electronic

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 255,00^*

FESTO Magneetventiel 8041895 VUVG-B10-T32C-AZT-F-1T1L-EX2C 22 V/DC Aansluitplaat Nominale breedte 10 mm In rust gesloten 1 stuk(s)

Artikelnummer:2801168

Leverbaar ma. 16 nov.

Conrad Electronic

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 209,99^*

FESTO Magneetventiel 8041897 VUVG-B10-T32H-AZT-F-1T1L-EX2C 22 V/DC Aansluitplaat Nominale breedte 10 mm 5/2- of 3/2-weg 1 stuk(s)

Artikelnummer:2801198

Leverbaar ma. 16 nov.

Conrad Electronic

10 bar

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,99^*

Documenten en downloads

Datablad

Datablad 2801479 FESTO Magneetventiel 8150399 VUVG-B10-T32C-AZT-F-1T1L-F1A 22 V/DC Aansluitplaat Nominale breedte 10 mm Rustpositie door

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2801479 FESTO Magneetventiel 8150399 VUVG-B10-T32C-AZT-F-1T1L-F1A 22 V/DC Aansluitplaat Nominale breedte 10 mm Rustpositie door

Omschrijving

Magneetventiel VUVG-B10-T32C-AZT-F-1T1L-F1A ventielfunctie=2x3/2 gesloten monostabiel, bedieningswijze=elektrisch, klepgrootte=10 mm, normale nominale stroom=150 L/min, werkdruk MPa=0,15 - 1 MPa

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

De kv-waarde geeft de waterstroom door een ventiel in liter per minuut bij een druk van ongeveer 1 bar en een watertemperatuur van 5 tot 30 ºC weer. De QNn-waarde is de maat van het gas in liter per minuut.
