Afbeelding vergelijkbaar

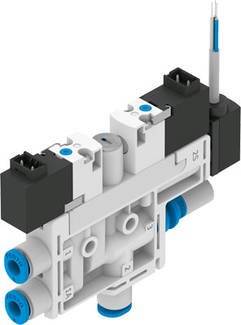

FESTO Vacuümzuigmond OVEL-5-H-10-PQ-VQ4-UA-C-A-V1V-H3 8049049 26.4 V/DC Slangsteekverbinding buiten-Ø 4 mm, Geluiddemper
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 194,21 / Stuk)
€ 194,21
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Technische specificaties
- Analoge uitgang: 0 - 10 V
- Constructie geluidsdemper: open
- Bevestigingswijze: met doorgangsboring
- Ventilatietijd bij nominale werkdruk: 2 s
- Werkdruk: 2 - 7 bar
- werkdruk voor maximaal aanzuigvolume: 3 bar
- Werkdruk voor maximaal vacuüm: 4,2 bar
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bedrijfsspanningbereik DC: 21,6 - 26,4 V
- Bedrijfsspanningbereik DC sensor: 18 - 30 V
- CE-markering (zie conformiteitsverklaring): conform EU-EMC-richtlijn
- Drukmeetbereik: -1 - 1 bar
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Ejectorkarakteristiek: hoog vacuüm
- Standaard
- Elektrische aansluiting uitgang, aansluitmethode: kabel
- Elektrische aansluiting uitgang, aansluittechniek: open uiteinde
- Elektrische aansluiting uitgang, aantal polen/aders: 3
- Elektrische aansluiting uitgang, functie: sensor
- Elektrische aansluiting ingang, aansluitmethode: 2x stekker
- Elektrische aansluiting ingang, aansluittechniek: aansluitschema H
- Elektrische aansluiting ingang, aantal polen/aders: 2
- Elektrische aansluiting ingang, bevestigingswijze: vergrendelend
- Elektrische aansluiting ingang, functie: uitwerppuls
- Vacuümopwekking
- Kleur van de kabelmantel: grijs
- Filterfijnheid: 40 µm
- Handhulpbediening: terugverend
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking niet mogelijk
- Geïntegreerde functie: uitwerppuls elektrisch
- Smoorspoel
- Druktransmitter
- Inschakelventiel elektrisch
- Filter
- Geluidsdemper open
- Kabeldiameter: 2,9 mm
- Kabellengte: 2,5 m
- Constructieve opbouw: T-vorm
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Nominale kabeldoorsnede: 0,14 mm²
- Kabeleigenschap: geschikt voor sleepkettingen
- Maximale zuigvolumestroom tegen atmosfeer: 4 l/min
- Maximaal vacuüm: 0,89
- Mediumtemperatuur: 0 - 50 °C
- Meetprincipe: piëzoresistieve druksensor
- Nominale werkdruk: 4 bar
- Nominale breedte Lavalmondstuk: 0,45 mm
- Pneumatische aansluiting 1: voor slang buitendiameter 4 mm
- Pneumatische aansluiting 3: geluidsdemper open
- Productgewicht: 72 g
- Rastermaat: 10 mm
- Geluidsniveau bij nominale werkdruk: 64 dB(A)
- Beschermingsklasse: IP40
- Spoeleigenschappen: 24 V/DC: 1 W
- Tolerantie kabeldiameter: ± 0,1 mm
- Omgevingstemperatuur: 0 - 50 °C
- Vacuümaansluiting: voor slang buitendiameter 4 mm
- Ventielfunctie: gesloten
- Materiaal aansluitschroefdraad: POM
- Materiaal afdichtingen: NBR
- Materiaal mondstuk: POM
- Materiaal filter: POM
- Materiaal behuizing: PA-versterkt
- Materiaal kabelmantel: PVC
- Materiaal regelschroef: staal
- Materiaal geluidsdemper: PE
- Materiaal schroeven: staal
- Materiaal straalmondstuk: aluminium kneedlegering
- Materiaalinformatie: conform RoHS
- Bedrijfsmedium
Perslucht
- Type
8049049
- Soortnaam
Vacuümzuigmond
- Voedingsspanning
26.4 V/DC
- Materiaal (behuizing)
PA
- Aansluiting
Slangsteekverbinding buiten-Ø 4 mm
Geluiddemper
- Operationele druk (max.)
7 bar
- Bedrijfstemperatuurbereik
0 °C (min)
- Min. bedrijfstemperatuur
0 °C
- Stroomverbruik
1 W
- Uitvoering
Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Fabrikantnr.
8049049
- Werkingsdruk (min.)
2 bar
- Max. voedingsspanning
26.4 V/DC
- Min. voedingsspanning
21.6 V/DC
- Afdichtmateriaal
NBR
- Inschakelduur
100 %
- Functie
Gesloten
- Gewicht
72 g
- Temperatuurbereik van het medium
0 tot 50 °C
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
0 °C
- Medium
Perslucht
- Nominale breedte
0.45 mm
- Bijzonderheden
Elektrische bediening
IP40
- Drukregeling (max.)
1 bar
- Drukregeling (min.)
-1 bar
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
0 °C
- UKCA
Ja
