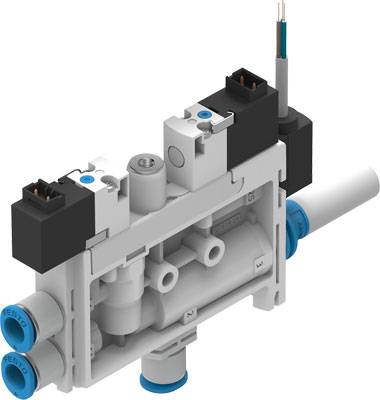

Afbeelding vergelijkbaar
FESTO Vacuümzuigmond OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3 8069568 4 mm Nominale breedte 0.7 mm Materiaal (behuizing) PA Afdi
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 202,47 / Stuk)
€ 202,47
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Analoge uitgang: 0 - 10 V
- Constructie geluidsdemper: open
- Bevestigingswijze: met doorgangsboring
- Beluchting bij nominale werkdruk met ontwortelimpuls: 1.2 s.
- Werkdruk: 2 - 7 bar
- werkdruk voor maximaal aanzuigvolume: 4 bar
- Werkdruk voor maximaal vacuüm: 4,5 bar
- Bedrijfsmedium: perslucht conform ISO 8573-1:2010 [7:4:4]
- Bedrijfsspanningsbereik DC: 21.6 - 26.4 V.
- Bedrijfsspanningsbereik DC-sensor: 18 - 30 V.
- Drukmeetbereik: -1 - 1 bar
- Inbouwpositie: willekeurig
- Inschakelduur: 1
- Ejectorkarakteristiek: Hoog vacuüm - standaard
- Elektrische aansluiting uitgang, aansluitmethode: kabel
- Elektrische aansluiting uitgang, aansluittechniek: open uiteinde
- Elektrische aansluiting uitgang, aantal polen/aders: 3
- Elektrische aansluiting uitgang, functie: sensor
- Elektrische aansluiting ingang, aansluitmethode: 2x stekker
- Elektrische aansluiting ingang, aansluittechniek: aansluitschema H
- Elektrische aansluiting ingang, aantal polen/aders: 2
- Elektrische aansluiting ingang, bevestigingswijze: vergrendelend
- Elektrische aansluiting ingang, functie: Afvoer - vacuümvoorziening
- Kleur van de kabelmantel: grijs
- Filterfijnheid: 40 µm
- Handhulpbediening: terugverend
- Opmerking over het bedrijfs- en besturingsmedium: geoliede werking niet mogelijk
- Geïntegreerde functie: Demper open - inschakelklep elektrisch - smoorspoel - filter - afvoerpuls elektrisch - druktransmitter
- Kabeldiameter: 2.9 mm
- Kabellengte: 2.5 m
- KC-kenteken: KC-EMC
- Constructieve opbouw: T-vorm
- Corrosiebestendigheidsklasse KBK: 2 - matige corrosiebelasting
- Nominale draaddoorsnede: 0.14 mm2
- Kabeleigenschap: geschikt voor sleepkettingen
- Maximale zuigvolumestroom tegen atmosfeer: 17 l/min
- Maximaal vacuüm: 0,92
- Mediumtemperatuur: 0 - 50 °C.
- Meetprincipe: piëzoresistieve druksensor
- Nominale werkdruk: 4 bar
- Nominale breedte Lavalmondstuk: 0.7 mm
- Pneumatische aansluiting 1: voor slang buitendiameter 4 mm
- Pneumatische aansluiting 3: geluidsdemper open
- Productgewicht: 88 g
- Rastermaß: 15 mm
- Geluidsniveau bij nominale werkdruk: 61 dB(A)
- Beschermingsklasse: IP40
- Spoeleigenschappen: 24 V/DC: 1 W
- Tolerantie kabeldiameter: ± 0,1 mm
- Omgevingstemperatuur: 0 tot 50 °C
- Vacuümaansluiting: voor slang buitendiameter 4 mm
- Ventielfunctie: gesloten
- Materiaal aansluitschroefdraad: POM
- Materiaal afdichtingen: NBR
- Materiaal mondstuk: POM
- Materiaal filter: POM
- Materiaal behuizing: PA-versterkt
- Materiaal kabelmantel: PVC
- Materiaal regelschroef: staal
- Materiaal geluidsdemper: PE
- Materiaal schroeven: staal
- Materiaal straalmondstuk: aluminium kneedlegering
- Materiaalinformatie: conform RoHS
- Bedrijfsmedium
Perslucht conform ISO 8573-1:2010 [7:4:4]
- Soortnaam
Vacuümzuigmond
- Materiaal (behuizing)
PA
- Aansluiting
4 mm
- Operationele druk (max.)
7 bar
- Bedrijfstemperatuurbereik
0 °C (min)
- Min. bedrijfstemperatuur
0 °C
- Stroomverbruik
1 W
- Uitvoering
T-vorm
- Fabrikantnr.
8069568
- Werkingsdruk (min.)
2 bar
- Afdichtmateriaal
NBR
- Functie
Gesloten
- Gewicht
88 g
- Temperatuurbereik van het medium
0 tot 50 °C
- Max. medium temperatuur
50 °C
- Min. medium temperatuur
0 °C
- Medium
Perslucht
- Nominale breedte
0.7 mm
- Bijzonderheden
Elektrische bediening
IP40
- Max. omgevingstemperatuur
+50 °C
- Min. omgevingstemperatuur
0 °C
- Kabellengte
2.5 m
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2800187 FESTO Vacuümzuigmond OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3 8069568 4 mm Nominale breedte 0.7 mm Materiaal (behuizing) PA Afdi
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2800187 FESTO Vacuümzuigmond OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3 8069568 4 mm Nominale breedte 0.7 mm Materiaal (behuizing) PA Afdi
Omschrijving
Vacuümzuigmond OVEL-7-H-15-PQ-VQ4-UA-C-A-B2V-H3 nominale breedte Lavalmondstuk = 0,7 mm, rastermaat = 15 mm, type=geluiddemper open, inbouwpositie=willekeurig, ejectorkarakteristiek=(* hoog vacuüm, * Standaard)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
