Name: Gossen Metrawatt SC50-E 400/1A 0,5VA Kl.0,5 42 mm U142C Kabelombouw-stroomtransformator Primaire stroom 400 A Secundaire
Brand: Gossen Metrawatt
SKU: 1344461
Availability: BackOrder

Een zwarte elektrische stroomsensor in rechthoekige vorm met kabelaansluiting, doorgaans gebruikt voor stroommetingen.

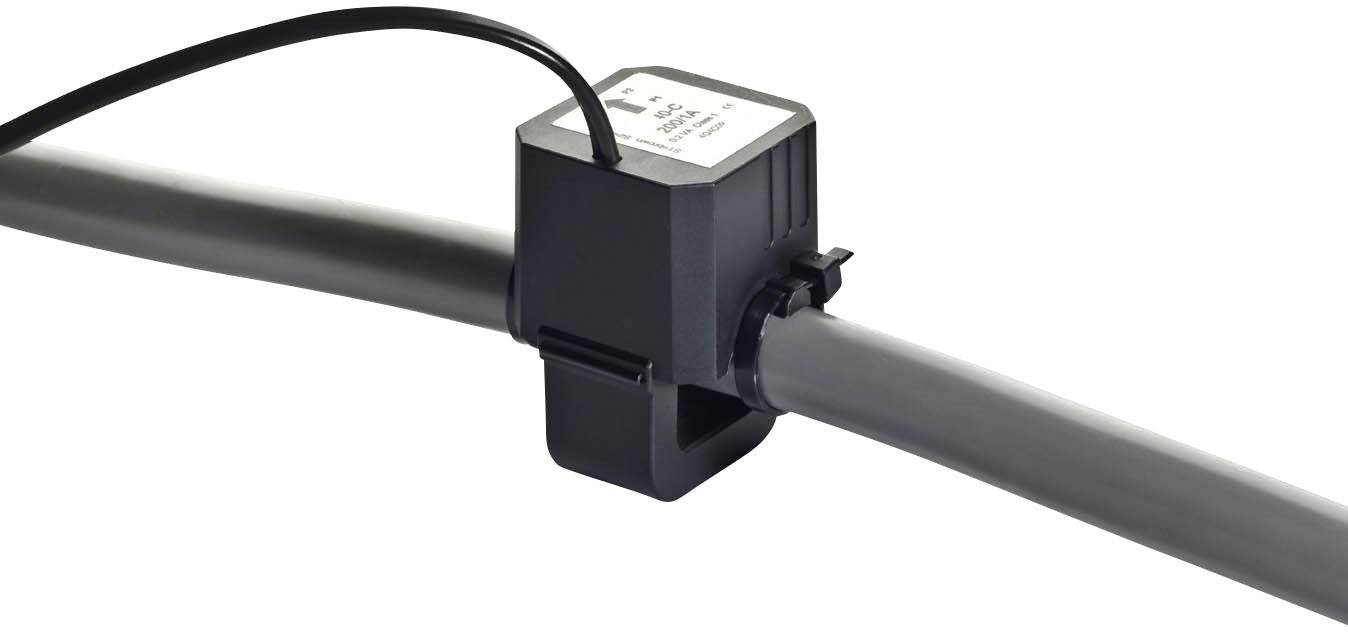

Een zwarte elektrische sensor die is geklemd rond een grijs kabel, vermoedelijk voor het meten van de stroomsterkte.

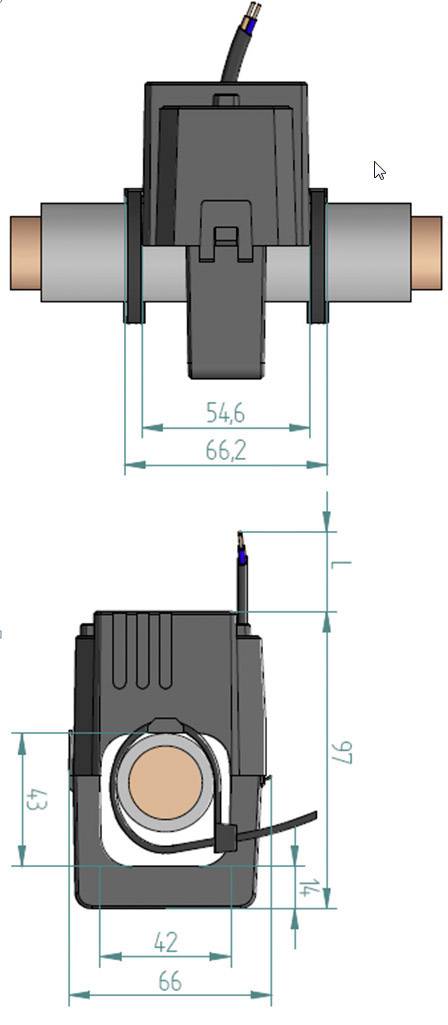

'Technische tekening van een onderdeel met afmetingen: breedte 66,2 mm, hoogte 97 mm, diepte 66 mm. Twee buizen zijn aan de zijkant bevestigd.'

1/3

Datasheet (PDF)

Leverbaar vr. 16 okt.

9 Stuk(s)

Bekijk alternatieven

Aantal

Stuk(s)

Totaal (€ 115,69 / Stuk)

€ 115,69

excl. btw

Gratis verzending*

Slechts 9 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

CT SC50-E 400 / 1A 0.5VA Kl.0,5 42 mm incl. Line

Eenvoudige en tijdbesparende montage door deelbaar kern helften
Bijzonder geschikt voor montage, aangezien de scheiding van de primaire geleider kan worden vermeden
Hiermee kan achteraf zonder onderbreking van de stroomvoorziening
Compacte ontwerp maakt gebruik op moeilijk bereikbare plaatsen waar de ruimte beperkt is
Ronde aders tot 42 mm
inclusief 5m aansluitkabel
met inbegrip van UV-bestendig kabelbinders voor eenvoudige installatie

Technische specificaties

400/1A
Primaire stroom 400 A
Secundaire stroom 1 A
Vermogen 0,5 VA
Aansluitkabel aansluiting
Nauwkeurigheidsklasse 0,5
Type SC50-E 400/1A 0,5VA kl0,5
Gewicht: 450 g
Breedte 54,6 mm
Hoogte 97 mm
Kabeldoorvoer Ø 42 mm

Soortnaam: Kabelombouw-stroomtransformator

Primaire stroom: 400 A

Secundaire stroom: 1 A

: 0.5 VA

Doorvoer (Ø): 42 mm

Type: SC50-E 400/1A 0,5VA Kl.0,5 42 mm

Afm.: (l x b x h) 66 x 54.6 x 97 mm

Gewicht: 450 g

Uitgangsstroomsterkte: 1 A

Ingangsstroomsterkte: 400 A

Breedte: 54.6 mm

Hoogte: 97 mm

: 66 mm

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Primaire stroom

Vermogen

Secundaire stroom

Soortnaam

Doorvoer (Ø)

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C Kabelombouw-stroomtransformator Primaire stroom 100 A Secundaire stroom 1 A Doorvoer (Ø):18 mm Klapmontage 1 stuk(s)

Artikelnummer:1344444

Leverbaar vr. 16 okt.

18 Stuk(s)Conrad Electronic

100 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D Kabelombouw-stroomtransformator Primaire stroom 125 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344445

Leverbaar vr. 16 okt.

6 Stuk(s)Conrad Electronic

125 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E Kabelombouw-stroomtransformator Primaire stroom 150 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344446

Leverbaar ma. 16 nov.

Conrad Electronic

150 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F Kabelombouw-stroomtransformator Primaire stroom 200 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344447

Leverbaar vr. 16 okt.

3 Stuk(s)Conrad Electronic

200 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G Kabelombouw-stroomtransformator Primaire stroom 250 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344448

Leverbaar vr. 16 okt.

9 Stuk(s)Conrad Electronic

250 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A Kabelombouw-stroomtransformator Primaire stroom 60 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344442

Leverbaar vr. 16 okt.

6 Stuk(s)Conrad Electronic

60 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B Kabelombouw-stroomtransformator Primaire stroom 75 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344443

Leverbaar ma. 16 nov.

Conrad Electronic

75 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H Kabelombouw-stroomtransformator Primaire stroom 100 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344449

Leverbaar vr. 16 okt.

10 Stuk(s)Conrad Electronic

100 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Gossen Metrawatt SC40-B 125/1A 0,2VA Kl.1 18 mm U118I Kabelombouw-stroomtransformator Primaire stroom 125 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344450

Leverbaar vr. 16 okt.

13 Stuk(s)Conrad Electronic

125 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm U118J Kabelombouw-stroomtransformator Primaire stroom 150 A Secundaire stroom 1 A Doorvoer (Ø):18 mm 1 stuk(s)

Artikelnummer:1344451

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

150 A

0.2 VA

1 A

Kabelombouw-stroomtransformator

18 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Documenten en downloads

Datablad

Datablad 1344461 Gossen Metrawatt SC50-E 400/1A 0,5VA Kl.0,5 42 mm U142C Kabelombouw-stroomtransformator Primaire stroom 400 A Secundaire

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1344461 Gossen Metrawatt SC50-E 400/1A 0,5VA Kl.0,5 42 mm U142C Kabelombouw-stroomtransformator Primaire stroom 400 A Secundaire

Omschrijving

De teksten voor dit artikel zijn een machinevertaling.

Dankzij het compacte ontwerp, de kern balans stroomtransformatoren zijn bijzonder geschikt voor gebruik op plaatsen waar de toegang is moeilijk en beperkte ruimte. De splitsing kerndelen verder de installatie op de kabel of de rail te vergemakkelijken. Waar een onderbreking van het stroompad problematisch of een meetinstrument gemakkelijk worden opgewaardeerd, kern saldo stroomtransformatoren de juiste keuze. De veilige installatie van de primaire kabel in de huidige transformator wordt structureel gegarandeerd en wordt bevestigd door een duidelijk hoorbare "klik" geluid. Twee meegeleverde UV-bestendig kabelbinders bevestig de converter bovendien.
Eisen aan de omgeving
binnenshuis fitting
Omgevingstemperaturen van -10 ° C ... + 55 ° C
Opslag -20 ° C ... + 70 ° C
Relatieve luchtvochtigheid 5% ... 85%, geen condensatie toegestaan
Vervuilingsgraad 2
IP20 bescherming
toepassingsvoorwaarden
IEC 61869-2: 2012
Thermische korte-time stroom (Ith) 60 x Ipr / 1s
Nominale continue thermische stroom (Icth) 100%
Beoordeeld isolatieniveau 0,72 / 3 / - kV
Nominale frequentie 50/60 Hz
Isolatie klasse E (120 ° C)
Materiaal behuizing PA 6.6, UL94: V2
