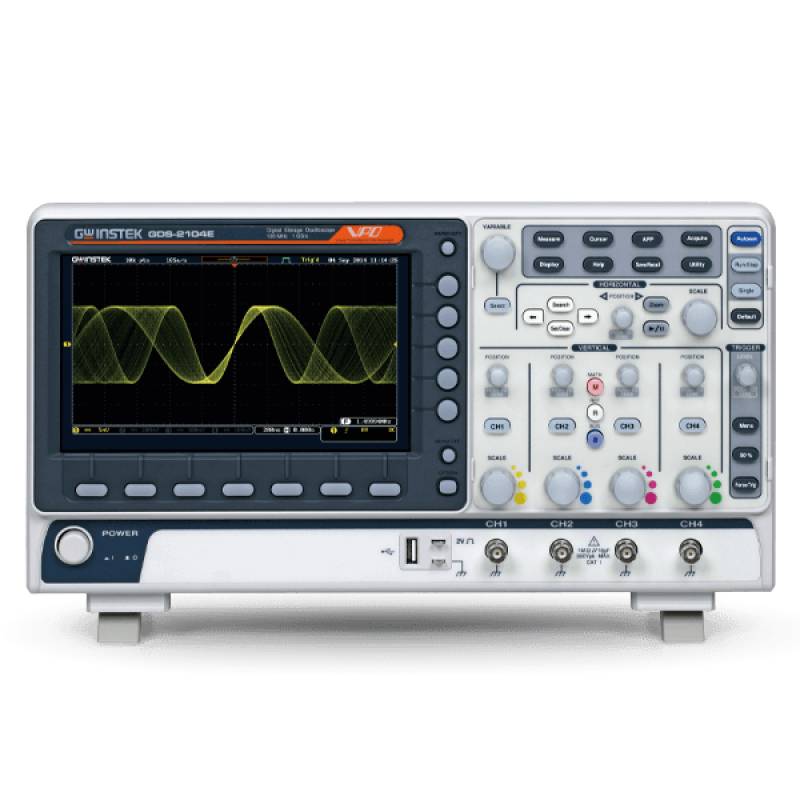

Afbeelding vergelijkbaar
GW Instek GDS-2202E Digitale oscilloscoop Kalibratie (DAkkS) 200 MHz 2-kanaals 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
GW Instek GDS-2202E digitale oscilloscoop 200 MHz
- 200 MHz
- Aantal analoge ingangen (max.): 2
Technische specificaties
- Opnamelengte: 10 Mpts
- Stijgtijd: ≤ 1,75 ns
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
200 MHz
- Samplingrate/kanaal
1 GSa/s
- Resolutie
8 Bit
- Beeldschermgrootte
20.32 cm
- Bijzonderheden
Digitaal geheugen (DSO)
- Tijdbasis
1 ns - 100 s/div
- Aantal analoge ingangen (max.)
2
DAkkS
- Meetcategorie
CAT I
- Ingangskoppeling
AC, DC, GND
- Ingangsspanning
300 V
- Voedingsspanning
100 V/AC, 240 V/AC
- Afm.
(l x b x h) 127.3 x 384 x 208 mm
- Gewicht
2.8 kg
- Scherm
800 pixels x 480 Pixel
- Breedte
384 mm
- Hoogte
208 mm
127.3 mm
- Interfaces
LAN
USB
- Geheugendiepte/kanaal
10 Mpts
- Type
GDS-2202E
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2468956 GW Instek GDS-2202E Digitale oscilloscoop Kalibratie (DAkkS) 200 MHz 2-kanaals 1 GSa/s 10 Mpts 8 Bit Digitaal geheugen (
Omschrijving
De digitale oscilloscoop GDS-2000E biedt een bandbreedte van 200 MHz, 100 MH en 70 MHz. Het tweekanaalse model biedt een real-time aftastfrequentie van 1 GSa/s voor elk kanaal. Het vierkanaalse model biedt een maximale real-time aftastfrequentie van 1 GSa/s. Met het 8” 800*480 TFT LCD-scherm en het minimale verticale bereik van 1 mV/div kan de GDS-2000E-serie complexe zwakke signalen meten en meetresultaten duidelijk weergeven.
Wat betreft geheugendiepte biedt de digitale oscilloscoop uit de GDS-2000E-serie een 10M groot geheugen voor gebruikers om golfvormen volledig op te vragen en te analyseren. Gebruikers kunnen afhankelijk van de eisen 1K, 10K, 100K, 1M of 10M geheugendiepte selecteren. Met een kleine geheugendiepte, die met een hoge sampling rate gepaard gaat, kunt u snel wisselende golfvormen bekijken. Een grote geheugendiepte is daarentegen optimaal voor continu veranderende golfvormen. De GDS-2000E-serie is voorzien van een golfvormzoekfunctie en gesegmenteerde opslagfuncties om de flexibele toepassingen van het 10M grote geheugen uit te breiden. Het gesegmenteerde geheugen kan maximaal in 29.000 secties voor gebruikers worden verdeeld om alle onbelangrijke golfvormen te omzeilen en snel alle noodzakelijke golfvormen te zoeken. Met de functie kunnen duidelijke golfvormen worden opgeslagen en doelgolfvormen snel worden weergegeven. Met de golfvormzoekfunctie kunnen gebruikers de gewenste golfvormen snel volgens de benodigde activeringsvoorwaarden doorzoeken.
De teksten voor dit artikel zijn automatisch vertaald.
Wat betreft geheugendiepte biedt de digitale oscilloscoop uit de GDS-2000E-serie een 10M groot geheugen voor gebruikers om golfvormen volledig op te vragen en te analyseren. Gebruikers kunnen afhankelijk van de eisen 1K, 10K, 100K, 1M of 10M geheugendiepte selecteren. Met een kleine geheugendiepte, die met een hoge sampling rate gepaard gaat, kunt u snel wisselende golfvormen bekijken. Een grote geheugendiepte is daarentegen optimaal voor continu veranderende golfvormen. De GDS-2000E-serie is voorzien van een golfvormzoekfunctie en gesegmenteerde opslagfuncties om de flexibele toepassingen van het 10M grote geheugen uit te breiden. Het gesegmenteerde geheugen kan maximaal in 29.000 secties voor gebruikers worden verdeeld om alle onbelangrijke golfvormen te omzeilen en snel alle noodzakelijke golfvormen te zoeken. Met de functie kunnen duidelijke golfvormen worden opgeslagen en doelgolfvormen snel worden weergegeven. Met de golfvormzoekfunctie kunnen gebruikers de gewenste golfvormen snel volgens de benodigde activeringsvoorwaarden doorzoeken.
De teksten voor dit artikel zijn automatisch vertaald.
