Name: HARTING 09 55 166 6822 333 09551666822333 Connector Aantal polen: 9 SMT 1 stuk(s) Piece
Brand: HARTING
SKU: 3004524
Availability: BackOrder

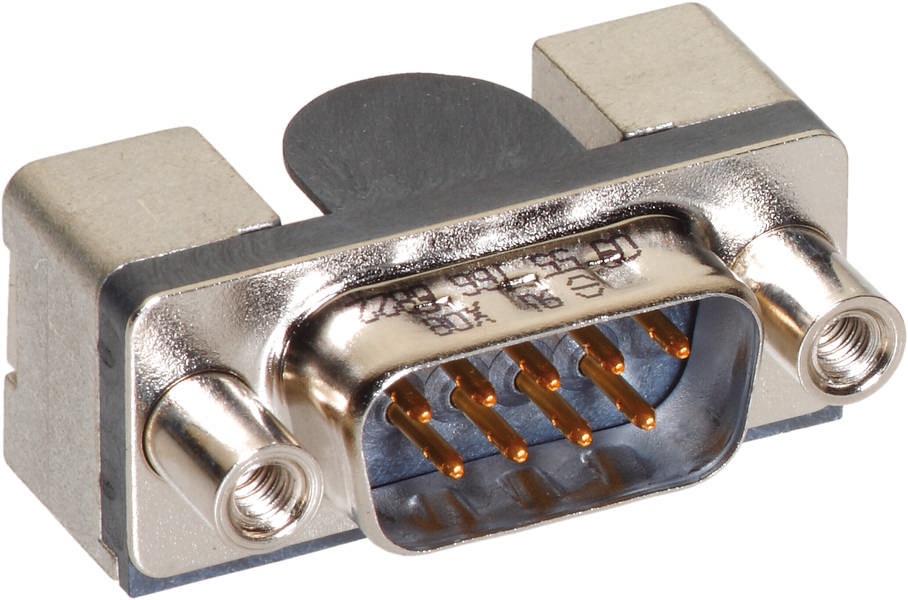

Close-up van een metalen D-Sub-connector met 9 gouden pinnen, geschikt voor elektronische apparaten of computerverbindingen.

Verpakkingswijze

Piece

Soortnaam

Connector

Bouwtype

Stekker, haaks

Aantal polen

Aansluiting

SMT

Datasheet (PDF)

Leverbaar wo. 13 jan 2027

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 15,69 / Stuk)

€ 15,69

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Connector 1 stuk(s)

Connector
Aantal polen: 9

Technische specificaties

Serie: D-sub
Component: Connector
Contactbeschrijving: Gestanst;haaks
Aansluitmethode: Reflow soldeeraansluiting (SMT)
Soort verbinding: Moederbord to daughtercard
Aantal contacten: 9
Vergrendelingstype: flens met gemonteerde schroefbout 4-40 UNC
Raster, aansluitzijde: 2,76 mm
Nominale stroom: 1,5 A.
Isolatieweerstand: > 5 x 109 Ω
Doorgangsweerstand: ≤ 25 mΩ
Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 30 s)
Insteekcycli: ≥ 250
Testspanning Ueff: 1 kV
Isolatiegroep: III a (175 ≤ CTI < 400)
Materiaal gebruik: Liquid-crystal polymeer (LCP);Shell: Staal, vernikkeld
Kleur inzet: zwart
Materiaal contacten: Koperlegering;massa: Spuitgietzink
Contactoppervlak: Edelmetaal via Ni
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: DIN 41652
Nettogewicht: 16,4 g
Aanduiding: Standaard
Slagwijdte: ≥ 1 mm
Kruipafstand: ≥ 1 mm
Moisture Sensitivity Level (MSL): 1 conform ECA/IPC/JEDEC J-STD-020D
Procesgevoeligheid niveau (PSL): R0 conform ECA/IPC/JEDEC J-STD-020D
Hot plugging: nee
Printplaatdikte: ≥ 1,6 mm
Steekkracht: ≤ 30 N
Trekkracht: ≥ 3,3 N; ≤ 20 N
Geslacht: pen
Aanhaalmoment: ≤ 0,4 Nm vergrendelingsschroef
Maat: D-Sub 1
Inbouwhoogte: 7,3 mm

: Piece

Type: D-Sub

Soortnaam: Connector

Bouwtype: Stekker, haaks

Aantal polen: 9

Aansluiting: SMT

Inhoud: 1 stuk(s)

Insteekcycli: ≥ 250

Fabrikantnr.: 09551666822333

Kleur (specifiek): Zwart

Contactwijze: Gestanste contacten

Contactmateriaal: Koperlegering

Contactoppervlakte: Edelmetaal

Rastermaat (RM): 2.76 mm

Bijzonderheden: Voor solderen in gedrukte bedrading

Type: 09 55 166 6822 333

: Plug/bus

: 9

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Bouwtype

Inhoud

Aantal polen

HARTING 09 55 115 6611 741 09551156611741 Connector Aantal polen: 9 SMT 140 stuk(s) Piece

Artikelnummer:3004434

Leverbaar vr. 15 jan 2027

Conrad Electronic

Bus, recht

140 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 475,21^*

HARTING 09 55 115 6612 333 09551156612333 Connector Aantal polen: 9 SMT 1 stuk(s) Piece

Artikelnummer:3004435

Leverbaar wo. 13 jan 2027

Conrad Electronic

Bus, recht

1 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

HARTING 09 55 115 6612 741 09551156612741 Connector Aantal polen: 9 SMT 140 stuk(s) Piece

Artikelnummer:3004454

Leverbaar di. 19 jan 2027

Conrad Electronic

Bus, recht

140 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

HARTING 09 55 115 6621 741 09551156621741 Connector Aantal polen: 9 SMT 140 stuk(s)

Artikelnummer:3004436

Leverbaar vr. 15 jan 2027

Conrad Electronic

Bus, recht

140 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 495,04^*

HARTING 09 55 115 6622 333 09551156622333 Connector Aantal polen: 9 SMT 1 stuk(s) Piece

Artikelnummer:3004437

Leverbaar wo. 13 jan 2027

Conrad Electronic

Bus, recht

1 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

HARTING 09 55 115 6622 741 09551156622741 Connector Aantal polen: 9 SMT 140 stuk(s)

Artikelnummer:3004433

Leverbaar do. 15 okt.

40 Set(s)Conrad Electronic

Bus, recht

140 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 483,47^*

HARTING 09 55 115 7611 741 09551157611741 Connector Aantal polen: 9 SMT 140 stuk(s) Piece

Artikelnummer:3004438

Leverbaar wo. 13 jan 2027

Conrad Electronic

Bus, recht

140 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 458,68^*

HARTING 09 55 115 7612 741 09551157612741 Connector Aantal polen: 9 SMT 140 stuk(s)

Artikelnummer:3004457

Leverbaar wo. 13 jan 2027

Conrad Electronic

Bus, recht

140 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 445,45^*

HARTING 09 55 115 7621 741 09551157621741 Connector Aantal polen: 9 SMT 140 stuk(s) Piece

Artikelnummer:3004439

Leverbaar wo. 13 jan 2027

Conrad Electronic

Bus, recht

140 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 483,47^*

HARTING 09 55 115 7622 741 09551157622741 Connector Aantal polen: 9 SMT 140 stuk(s)

Artikelnummer:3004440

Leverbaar wo. 13 jan 2027

Conrad Electronic

Bus, recht

140 stuk(s)

Stuk(s)

Min.: 1

Meervoud: 1

€ 466,94^*

Documenten en downloads

Datablad

Datablad 3004524 HARTING 09 55 166 6822 333 09551666822333 Connector Aantal polen: 9 SMT 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3004524 HARTING 09 55 166 6822 333 09551666822333 Connector Aantal polen: 9 SMT 1 stuk(s) Piece

Omschrijving

Connector, reflow soldeeraansluiting (SMT), nominale stroom: 5 A, pen, formaat: D-Sub 1, Liquid-crystal polymeer (LCP), Shell: staal, vernikkeld

De teksten voor dit artikel zijn automatisch vertaald.
