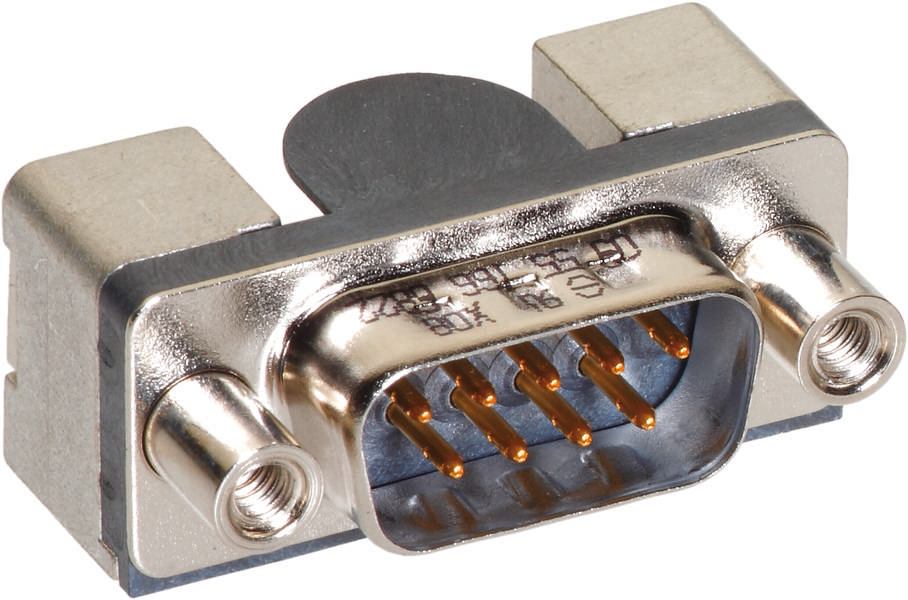

HARTING 09 55 166 6822 741 09551666822741 Connector Aantal polen: 9 SMT 140 stuk(s) Piece
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Connector
Bouwtype
Stekker, haaks
Aantal polen
9
Aansluiting
SMT
Datasheet (PDF)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 549,59
3
2% = € 40,26
€ 536,17
5
3% = € 93,75
€ 530,84
10
4% = € 223,20
€ 527,27
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 140 stuk(s))
Totaal (€ 549,59 / Stuk)
€ 549,59
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Connector 140 stuk(s)
- Connector
- Aantal polen: 9
Technische specificaties
- Serie: D-sub
- Component: Connector
- Contactbeschrijving: Gestanst;haaks
- Aansluitmethode: Reflow soldeeraansluiting (SMT)
- Soort verbinding: Moederbord to daughtercard
- Aantal contacten: 9
- Vergrendelingstype: flens met gemonteerde schroefbout 4-40 UNC
- Raster, aansluitzijde: 2,76 mm
- Nominale stroom: 1,5 A.
- Isolatieweerstand: > 5 x 109 Ω
- Doorgangsweerstand: ≤ 25 mΩ
- Grenstemperatuur: -55 ... +125 °C (bij reflow solderen max. +240 °C gedurende 30 s)
- Insteekcycli: ≥ 250
- Testspanning Ueff: 1 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Liquid-crystal polymeer (LCP);Shell: Staal, vernikkeld
- Kleur inzet: zwart
- Materiaal contacten: Koperlegering;massa: Spuitgietzink
- Contactoppervlak: Edelmetaal via Ni
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: DIN 41652
- Nettogewicht: 2.481 g
- Aanduiding: Standaard
- Slagwijdte: ≥ 1 mm
- Kruipafstand: ≥ 1 mm
- Moisture Sensitivity Level (MSL): 1 conform ECA/IPC/JEDEC J-STD-020D
- Procesgevoeligheid niveau (PSL): R0 conform ECA/IPC/JEDEC J-STD-020D
- Hot plugging: nee
- Printplaatdikte: ≥ 1,6 mm
- Steekkracht: ≤ 30 N
- Trekkracht: ≥ 3,3 N; ≤ 20 N
- Geslacht: pen
- Aanhaalmoment: ≤ 0,4 Nm vergrendelingsschroef
- Maat: D-Sub 1
- Inbouwhoogte: 7,3 mm
Piece
- Type
D-Sub
- Soortnaam
Connector
- Bouwtype
Stekker, haaks
- Aantal polen
9
- Aansluiting
SMT
- Inhoud
140 stuk(s)
- Insteekcycli
≥ 250
- Fabrikantnr.
09551666822741
- Kleur (specifiek)
Zwart
- Contactwijze
Gestanste contacten
- Contactmateriaal
Koperlegering
- Contactoppervlakte
Edelmetaal
- Rastermaat (RM)
2.76 mm
- Bijzonderheden
Voor reflow-proces
- Type
09 55 166 6822 741
Plug/bus
9
Documenten en downloads
Datablad
Datablad 3004515 HARTING 09 55 166 6822 741 09551666822741 Connector Aantal polen: 9 SMT 140 stuk(s) Piece
Datablad 3004515 HARTING 09 55 166 6822 741 09551666822741 Connector Aantal polen: 9 SMT 140 stuk(s) Piece
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3004515 HARTING 09 55 166 6822 741 09551666822741 Connector Aantal polen: 9 SMT 140 stuk(s) Piece
Omschrijving
Connector, reflow soldeeraansluiting (SMT), nominale stroom: 5 A, pen, formaat: D-Sub 1, Liquid-crystal polymeer (LCP), Shell: staal, vernikkeld
