Name: HARTING 09452812561 Printplaatconnector Totaal aantal polen: 8 1 stuk(s)
Brand: HARTING
SKU: 3008703
Availability: InStock

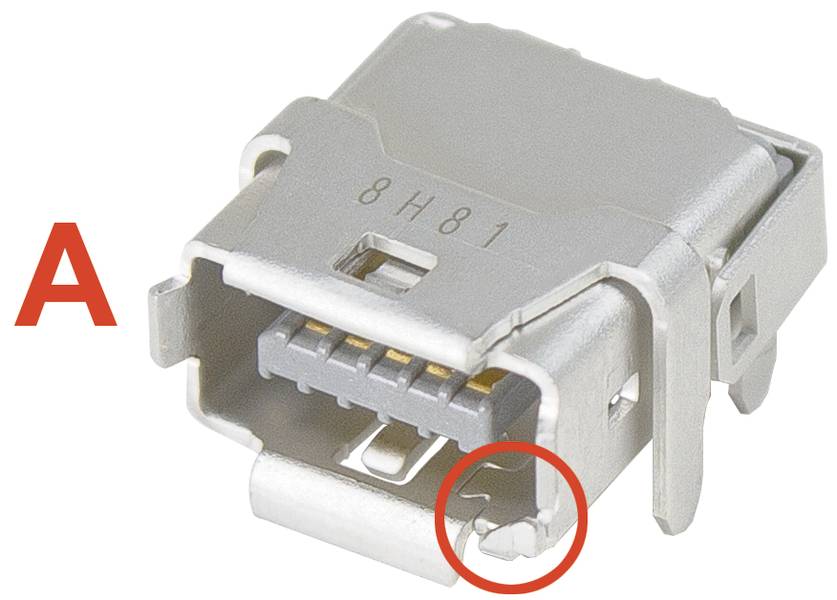

Een USB-connector met een close-up weergave, waarbij een speciale inkeping of markering wordt geaccentueerd in een rode cirkel. Letter 'A' links.

Soortnaam

Printplaatconnector

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Nominale stroom (afgerond)

3 A

Datasheet (PDF)

Leverbaar vr. 16 okt.

446 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 5,36 / Stuk)

€ 5,36

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Serie: Harting ix Industrial ®
Component: Connectoren voor printplaten
Aansluitmethode: Soldeeraansluiting
Aantal contacten: 8
Nominale stroom: 3 A bij gebruik met 4 contacten (1,2,6,7)
Isolatieweerstand: >500 MΩ
Doorgangsweerstand: ≤ 30 mΩ
Grenstemperatuur: -40 ... +85 °C
Insteekcycli: ≥ 5.000
Testspanning Ueff: 0,5 kV
Materiaal gebruik: Liquid-crystal polymeer (LCP)
Kleur inzet: Grijs
Materiaal contacten: Koperlegering
Contactoppervlak: AU ≥ 0,2 μm via Ni ≥ 2 μm insteekzijde; AU ≥ 0,03 μm via Ni ≥ 2 μm aansluitzijde
Materiaalbrandbaarheidsklasse conform UL 94: V-0
Normen: IEC 61076-3-124;en 45545-2
Nettogewicht: 1,52 g
Aanduiding: Data
NOMINALE SPANNING: WISSEL50 V AC; WISSEL60 V DC
Codering: Type A
Steekkracht: ≤ 25 N
Uittrekkracht: ≤ 25 N
Gegevenssnelheid: 64 Mbit/s; 64 Mbit/s; 64 Mbit/s; 64; 64 Gbit/s; 64 Gbit/s; 64 Gbit/s; 10 Gbit/s
Beschrijving: Horizontaal
Afscherming: Volledig afgeschermd, 360° afschermingscontact
Overige contacten: + 2x GND
Overdrachtseigenschappen: Cat. 6A klasse EA tot 500 MHz
Schermweerstand: ≤ 100 mΩ
Opslagtemperatuur: -30 tot +60 °C
Relatieve luchtvochtigheid: 95% niet condenserend (bedrijf); 95% niet condenserend (opslag/transport)
Beschermingsklasse conform IEC 60529: IP20
Materiaal afscherming: Roestvrij staal;SN ≥ 1 μm via Ni ≥ 0,2 μm insteekzijde, afscherming
PROFINET: Ja

Type: 09 45 281 2561

Soortnaam: Printplaatconnector

Totaal aantal polen: 8

Aansluiting: Solderen

Kleur (specifiek): Grijs

Inhoud: 1 stuk(s)

Nominale stroom: 3 A

Nominale stroom (afgerond): 3 A

Nominale spanning: 50 V/AC
60 V/DC

Contactmateriaal: Koperlegering

Fabrikantnr.: 09452812561

Aantal polen: 8

: IP20

: Other

: 8

: Other

: -40-85 °C

: Other

: Soldering connection

: Nickel/gold

: Liquid crystal polymer

: Other

: Other

: 1.5 A

Documenten en downloads

Datablad

Datablad 3008703 HARTING 09452812561 Printplaatconnector Totaal aantal polen: 8 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3008703 HARTING 09452812561 Printplaatconnector Totaal aantal polen: 8 1 stuk(s)

Omschrijving

Connectoren voor printplaten, horizontaal, soldeeraansluiting, nominale stroom: 1,5 A, contacten: 8 + 2x GND, koperlegering

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Connectoren voor printplaten, horizontaal, soldeeraansluiting, nominale stroom: 1,5 A, contacten: 8 + 2x GND, koperlegering
