Name: HARTING 09692825821 09 69 282 5821 Krimpcontact AWG (min.): 14 AWG (max.): 12 Koperlegering 20 A 1 stuk(s) Piece
Brand: HARTING
SKU: 3001768
Availability: BackOrder

Een gouden bananenstekker toont details van de aansluiting met een metalen gedeelte en een geel, rond behuizing.

Verpakkingswijze

Piece

Soortnaam

Krimpcontact

AWG (max.)

Contactmateriaal

Koperlegering

Inhoud

1 stuk(s)

Datasheet (PDF)

Onbekende levertijd

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 4,54 / Stuk)

€ 4,54

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Serie: D-sub
Contactbeschrijving: Recht;korte uitvoering
Aansluitmethode: Krimpaansluiting
Nominale stroom: ≤ 20 A.
Doorgangsweerstand: ≤ 1 mΩ
Grenstemperatuur: -55 ... +155 °C
Insteekcycli: ≥ 500
Materiaal contacten: Koperlegering
Contactoppervlak: Edelmetaal via Ni
Nettogewicht: 1,97 g
Laagdikte: ≥ 30 micron
Aanduiding: Mixed
Kenmerken: Gereedschapsinstelling: 5 voor AWG 12 en 4 voor AWG 14
Steekkracht: ≤ 7 N
Uittrekkracht: ≤ 5 N
Contacttype: krimpcontact
Geslacht: pen
Productieproces: Gedraaide contacten
Kabeldoorsnede: AWG 14... AWG 12
Isoleerlengte: 4,5 mm
Materiaal vergrendeling: koperlegering

: Piece

Soortnaam: Krimpcontact

AWG (max.): 12

Contactmateriaal: Koperlegering

Inhoud: 1 stuk(s)

AWG (min.): 14

Aansluiting: Crimpen

Insteekcycli: 500

Fabrikantnr.: 09692825821

Contactwijze: Gedraaide contacten

Contactoppervlakte: Edelmetaal

Nominale stroom: 20 A

Type: 09 69 282 5821

: Pin

: -55-155 °C

: Other

: Other

: 4.5 mm

: 2.5-4 mm²

: 2.5-4 mm²

: 20 A

: Other copper alloys

: 500

: Turned (lathe)

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

AWG (max.)

Verpakkingswijze

HARTING 09692825821 09 69 282 5821 Krimpcontact AWG (min.): 14 AWG (max.): 12 Koperlegering 20 A 1 stuk(s) Piece

Artikelnummer:3001768

Onbekende levertijd

Conrad Electronic

Dit product

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 4,54^*

HARTING 09692822550 09 69 282 2550 Krimpcontact Koperlegering 10 A 1 stuk(s)

Artikelnummer:3001749

Onbekende levertijd

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 14,04^*

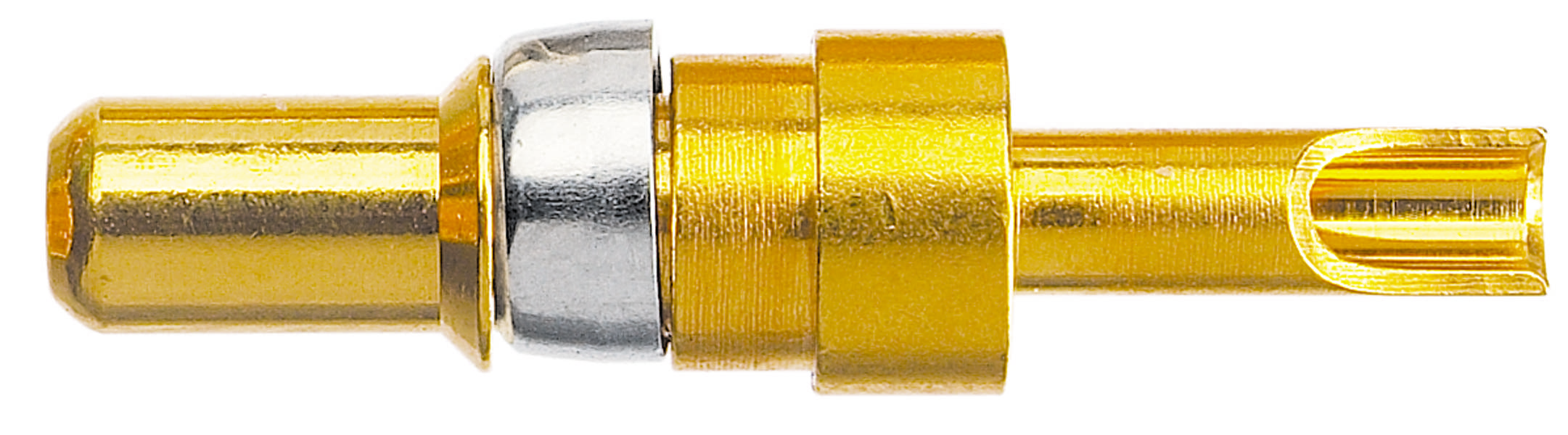

HARTING 09692825420 09 69 282 5420 Krimpcontact AWG (min.): 20 AWG (max.): 16 Koperlegering 10 A 1 stuk(s) Piece

Artikelnummer:3001750

Onbekende levertijd

Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 3,71^*

HARTING 09692825421 09 69 282 5421 Krimpcontact Koperlegering 20 A 1 stuk(s)

Artikelnummer:3001756

Onbekende levertijd

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,36^*

HARTING 09692825422 09 69 282 5422 Krimpcontact AWG (min.): 12 AWG (max.): 10 Koperlegering 30 A 1 stuk(s) Piece

Artikelnummer:3001760

Leverbaar vr. 19 mrt 2027

Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 6,60^*

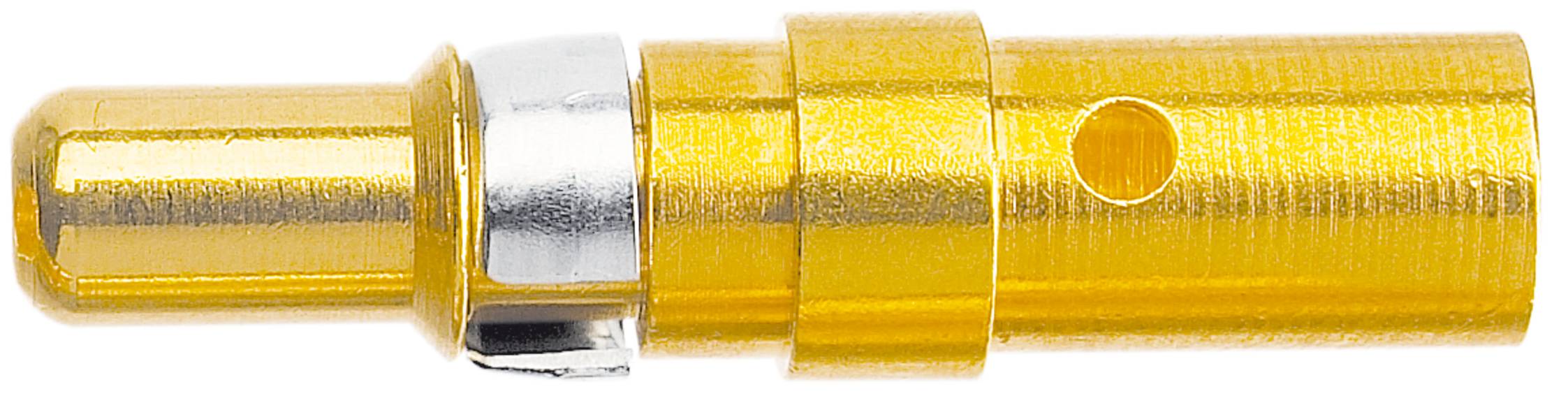

HARTING 09692825423 09 69 282 5423 Krimpcontact AWG (min.): 10 AWG (max.): 8 Koperlegering 40 A 1 stuk(s) Piece

Artikelnummer:3007604

Leverbaar vr. 19 mrt 2027

Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 3,96^*

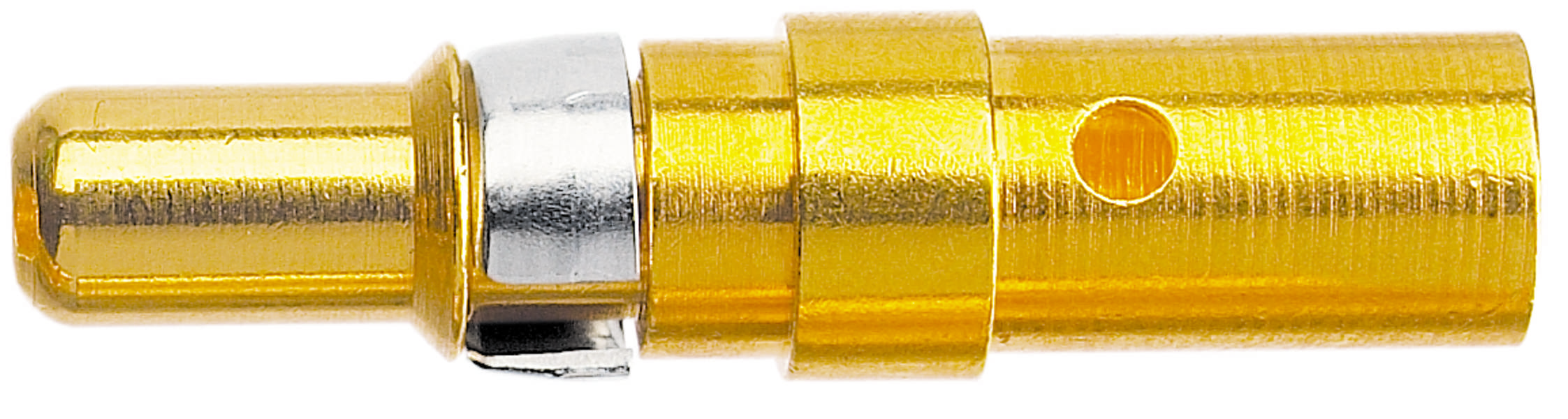

HARTING 09692825823 09 69 282 5823 Krimpcontact AWG (min.): 8 AWG (max.): 10 Koperlegering 40 A 1 stuk(s) Piece

Artikelnummer:3001771

Onbekende levertijd

Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 5,78^*

HARTING 09692827420 09 69 282 7420 Krimpcontact AWG (min.): 20 AWG (max.): 16 Koperlegering 10 A 1 stuk(s) Piece

Artikelnummer:3001748

Onbekende levertijd

Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 3,71^*

HARTING 09692827421 09 69 282 7421 Krimpcontact AWG (min.): 14 AWG (max.): 12 Koperlegering 20 A 1 stuk(s) Piece

Artikelnummer:3001755

Onbekende levertijd

Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 3,30^*

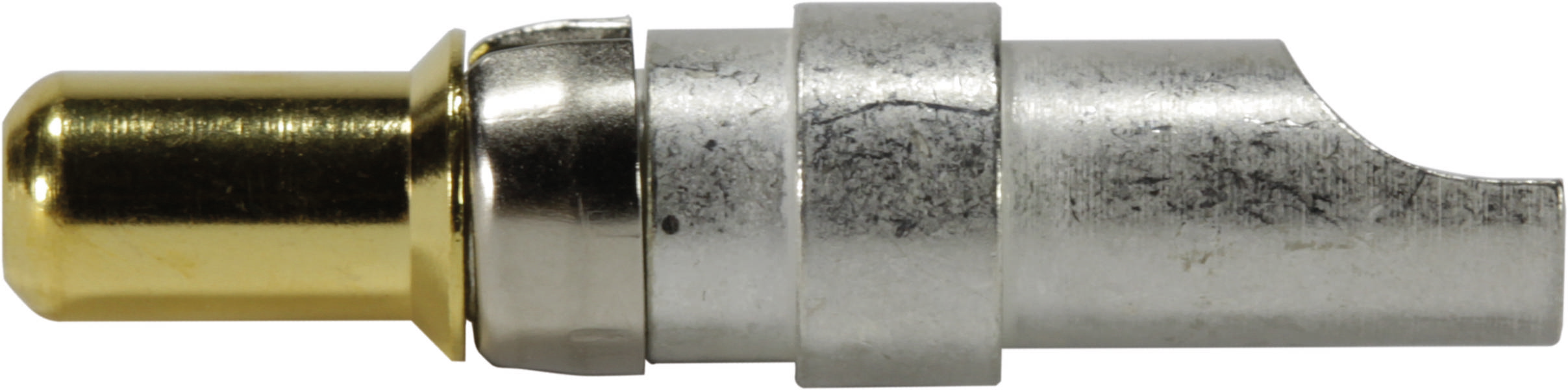

HARTING 09692827422 09 69 282 7422 Krimpcontact AWG (min.): 10 AWG (max.): 12 Koperlegering 30 A 1 stuk(s) Piece

Artikelnummer:3001759

Leverbaar vr. 19 mrt 2027

Conrad Electronic

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 4,95^*

Documenten en downloads

Datablad

Datablad 3001768 HARTING 09692825821 09 69 282 5821 Krimpcontact AWG (min.): 14 AWG (max.): 12 Koperlegering 20 A 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3001768 HARTING 09692825821 09 69 282 5821 Krimpcontact AWG (min.): 14 AWG (max.): 12 Koperlegering 20 A 1 stuk(s) Piece

Omschrijving

Krimpcontact, recht, korte uitvoering, bedrijfsstroom: 20 A, pen, koperlegering, edelmetaal via Ni, kabeldoorsnede: 2,5...4 mmm

De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Krimpcontact, recht, korte uitvoering, bedrijfsstroom: 20 A, pen, koperlegering, edelmetaal via Ni, kabeldoorsnede: 2,5...4 mmm

De teksten voor dit artikel zijn automatisch vertaald.
