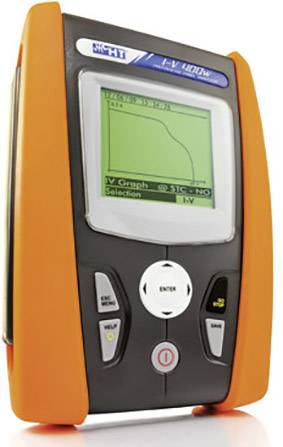

HT Instruments I-V500w Fotovoltaïsche multimeter Digitaal Grafisch display

Bepaling van de stroomspanningskarakteristiek van afzonderlijke fotovoltaïsche modules en van een modulestring tot maximaal 1500 V en maximaal 15 A. Door een eenvoudige druk op de knop worden in enkele seconden het actuele vermogen (Mpp), het piekvermogen, de kortsluitstroom en de nullastspanning op het grafische display weergegeven en automatisch omgezet naar standaardtestcondities (STC).

Ook de gemeten en naar STC omgezette karakteristieken worden weergegeven en met de door de fabrikant opgegeven karakteristieken vergeleken. Zo kunnen direct conclusies worden getrokken over de actuele kwaliteitsstatus van de PV-modules. De meetgegevens en de karakteristieken kunnen na de meting met 3 referentienummers (installatie, string, modulenummer) en aanvullend commentaar op de I-V500w worden opgeslagen en via de optisch geïsoleerde interface of WiFi naar de PC of iPad/tablet worden overgedragen en voor verdere bewerking (protocol) worden geanalyseerd.

Een database met de kenmerken van de meest gangbare PV-modules kan op elk moment door de gebruiker direct of via de PC-interface met de Topview software worden uitgebreid of bijgewerkt.

De volgende meetwaarden worden direct op het scherm van de I-V500w weergegeven:
- Piekvermogen (bij STC) en het actueel gemeten vermogen (MPP)
- Kortsluitstroom Isc, nullastspanning Uoc, Impp en Umpp
- Vulfactor FF in %
- Een grafische weergave van de I-U- en PWR-karakteristiek bij OPC en STC
- Het totale resultaat van de test OK/NOK.
