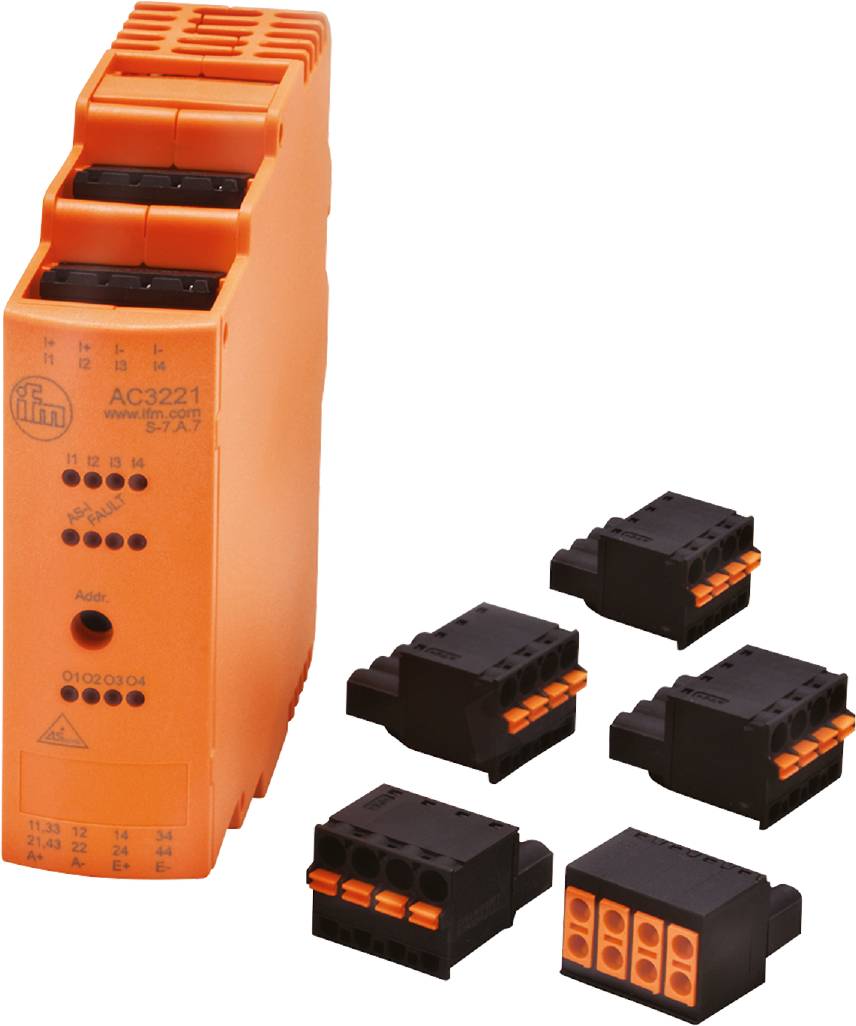

ifm Electronic AC3221 AC3221 I/O-module Klemstrook Aantal digitale ingangen: 4 Aantal relaisuitgangen: 4
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
I/O-module
Interfaces
Klemstrook
Aantal relaisuitgangen
4
Type
AC3221
Aantal digitale ingangen
4
Datasheet (PDF)
Aantal
Totaal (€ 198,34 / Stuk)
€ 227,27
-13 %
€ 198,34
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm AC3221 AS-i ingangs-/uitgangsmodule
- Voor gebruik in schakelkasten
- eenvoudige en snelle bedrading door middel van veerklemmen
- bijzonder ruimtebesparend model
- dubbele klemmen voor het doorlussen van de voedingsspanning
- goed zichtbare heldere LED's voor weergave van werking, schakeltoestand en functie
Technische specificaties
- Aantal digitale ingangen: 4
- Aantal in- en uitgangen: Aantal digitale ingangen: 4; aantal relaisuitgangen: 4
- Aantal relaisuitgangen: 4
- Weergave: Schakeltoestand: LED, geel I1...I4, O1...O4; werking: LED, groen AS-i, AUX; fout: LED, rood
- Galvanisch ontkoppelde digitale uitgang: Ja
- Omgevingstemperatuur-1 [°C]: -25...65
- Applicatie: Inbouw schakelkast
- As-i adressering: Adresseringsbus
- As-i I I I I/O-configuratie [hex]: 7
- As-i ID1-code [hex]: 7; (vast ingesteld)
- As-i ID-code [hex]: A.7
- As-i profiel: M4
- As-i profiel: S-7.A.7
- As-i versie: 3.0
- As-i certificaat: 124301
- Uitvoering: Alleen voor gebruik met AS-i Master Profil M4
- Bedrijfsspanning [V]: 18...31,6 DC
- Ingangsschakeling digitale ingangen: PNP; (type 2 conform IEC 61131-2)
- Ingangsstroom High [mA]: 6...10
- Ingangsstroom low [mA]: 0...2
- Uitgebreide adresmodus: Ja
- Gewicht [g]: 203.350
- Opmerkingen: Het apparaat moet van een galvanisch gescheiden spanningsbron worden voorzien. Deze spanningsbron moet secundair over een UL-goedgekeurde zekering beschikken (zie bijblad). Als alternatief kan ook een Class 2-netvoeding voor de voeding van AUX worden gebruikt.
- Aanpasbare aansluiting / klemmen: Male connectoren: 4 x; rastermaat: 5,0 mm
- Beveiligd tegen kortsluiting: nee
- Kortsluitvastheid digitale ingangen: Ja
- Opslagtemperatuur [°C]: -25...75
- Max. Hoogte boven NN [m]: 2000
- Max. Stroomverbruik uit AS-i [mA]: 30
- Max. Stroomverbruik uit extra voeding [mA]: 1100; (AUX)
- max. Stroombelastbaarheid ingangen totaal [mA]: 1000
- Max. Toelaatbare relatieve luchtvochtigheid [%]: 90; (niet condenserend)
- Montagemethode: Montage van draagrails
- TTF: 248
- Schakelniveau High [V]: > 11
- Beschermingsklasse: IP 20
- Beschermingsklasse klemmen: IP 20
- Sensorvoeding van de ingangen: AUX
- Spanningsbereik AC [V]: 10...240; (de uitgangen O1 + O3 en O2 + O4 moeten paarsgewijs van dezelfde spanning worden voorzien. 2x 240 AC)
- Spanningsbereik DC [V]: 24; (AUX; de uitgangen O1 + O3 en O2 + O4 moeten paarsgewijs van dezelfde spanning worden voorzien. 2x 24 DC)
- VOEDINGSSPANNING [V]: 18...30; (DC AUX)
- Stroombelastbaarheid uitgangen totaal [A]: 6; (ohmse belasting)
- Stroombelastbaarheid per uitgang [mA]: 6000; (ohmse belasting)
- Verontreinigingsgraad: 2
- Watchdog geïntegreerd: Ja
- Extra voeding [V]: 20...30 DC; (AUX)
- Soortnaam
I/O-module
- Interfaces
Klemstrook
- Type
AC3221
- Aantal digitale ingangen
4
- Aantal relaisuitgangen
4
- Controle-LED's
Ja
- Fabrikantnr.
AC3221
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3320212 ifm Electronic AC3221 AC3221 I/O-module Klemstrook Aantal digitale ingangen: 4 Aantal relaisuitgangen: 4
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3320212 ifm Electronic AC3221 AC3221 I/O-module Klemstrook Aantal digitale ingangen: 4 Aantal relaisuitgangen: 4
Omschrijving
ifm AC3221 AS-i ingangs-/uitgangsmodule
